實作vSphere 6.7最佳化　高效與高安全性兼備

雖然企業和組織已經將內部資料中心上雲，並且採取搭配多個雲端供應商的策略，為企業營運服務提供最佳的可用性。

然而，在企業內部的資料中心內，或多或少仍有工作負載運作在虛擬環境上，或是尚未上雲的企業在內部的工作負載大多運作在虛擬化環境中。

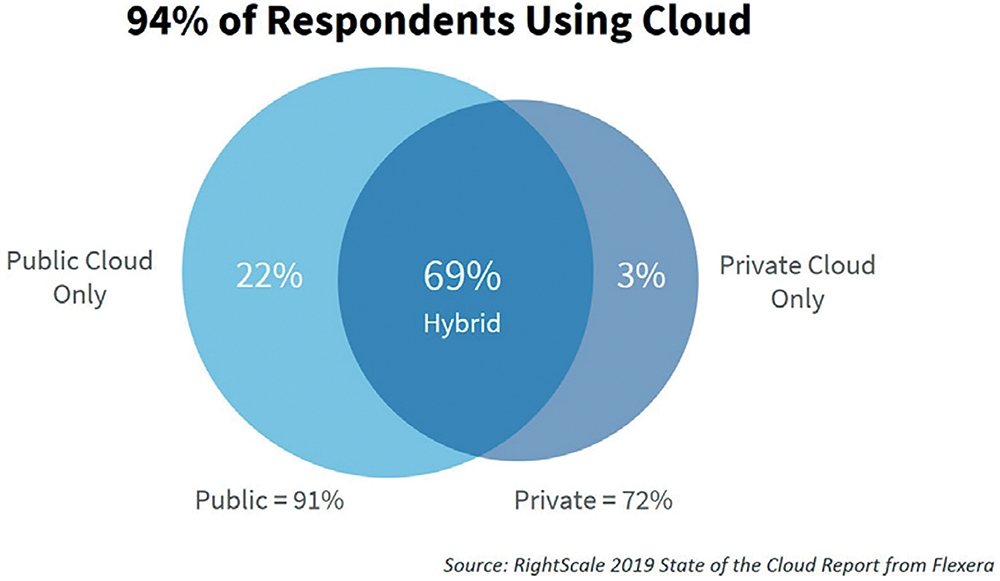

根據Flexera最新的2019 State of the Cloud Report市調結果顯示，企業和組織已經有高達94%的比例使用相關雲端技術，其中高達91%的比例為採用公有雲，而採用私有雲的企業和組織也仍然有72%比例之多，如圖1所示。

從調查結果可知，仍然有許多企業和組織在內部資料中心，透過虛擬化技術運作各種營運服務的工作負載。然而，虛擬化環境是否最佳化，將會大大影響運作於其上的VM虛擬主機，以及VM虛擬主機內執行的應用程式效能和回應速度。

因此，本文將針對目前企業組織中主流使用的VMware虛擬化環境，提供多種最佳化使用技巧，除了確保營運服務能夠提供高效能外，更能因此在虛擬化環境中運作更多的工作負載。

BIOS組態設定最佳化

首先，在硬體伺服器的BIOS組態設定方面，建議依照下列組態設定值，以確保安裝ESXi虛擬化平台的硬體伺服器，在運作效能方面能夠保持最佳化。舉例來說，在硬體伺服器的BIOS層級上，便將C States和C1E等節省電源的組態設定停用，避免無謂的省電措施影響屆時VM虛擬主機的運作效能和回應速度。

‧Power Management：建議調整為OS Controlled或High Performance。

‧Hyperthreading：建議調整為Enabled。

‧Turbo Boost：建議調整為Enabled。

‧C States：建議調整為Disabled。

‧C1E：建議調整為Disabled。

‧Intel VT Technology：建議調整為Enabled。

‧QPI Power Management：建議調整為Disabled。

‧Execute Disable Bit：建議調整為Enabled。

‧Node Interleaving：建議調整為Disabled。

ESXi主機網路組態設定最佳化

針對ESXi主機網路組態設定，將會採用esxcli（vSphere Command-line Interface）管理指令，進行ESXi主機網路組態設定最佳化的工作任務。

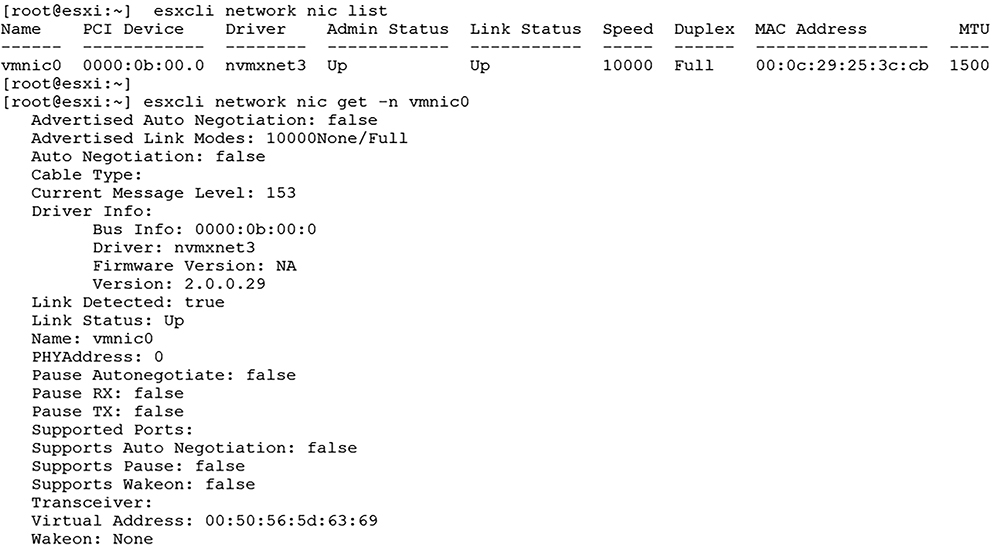

首先，透過「esxcli network nic list」指令，確認目前ESXi主機中實體網路卡數量以及相關資訊，例如MTU為標準的1500或是已開啟Jumbo Frame的9000。接著，執行「esxcli network nic get -n vmnic0」指令，查詢指定實體網路卡名稱的詳細組態設定內容，如圖2所示。

啟用TSO卸載功能

啟用實體網路卡卸載功能，除了最大化網路傳輸效能外，也能避免ESXi主機的CPU運算資源無謂的開銷，確保屆時營運服務能夠獲得最充足的CPU運算資源。

首先，為ESXi主機的VMkernel啟用TSO（TCP Segmentation Offload）網路卸載功能，確保網路卡能夠以較大的網路封包（最大至64KB）進行傳送，以減少ESXi主機處理TCP/IP網路封包的CPU工作負載。

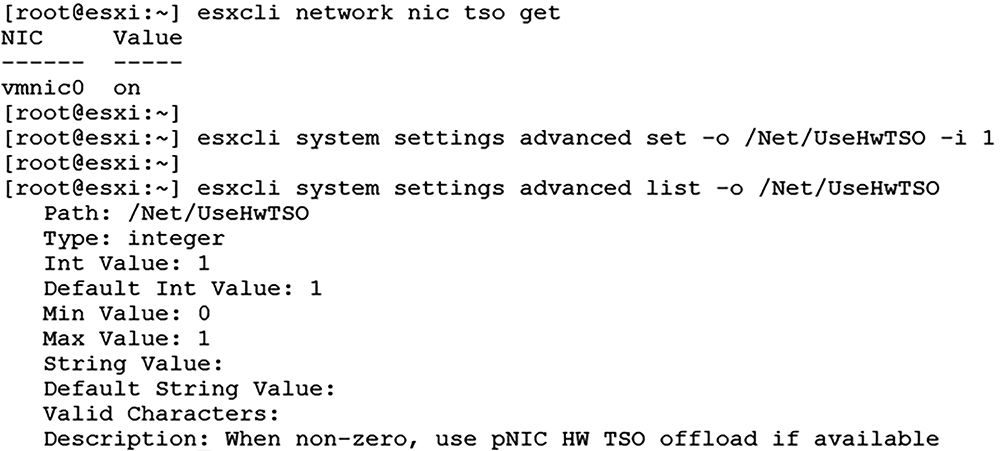

然後，執行「esxcli network nic tso get」指令，確認ESXi主機的實體網路卡支援TSO卸載功能，接著執行「esxcli system settings advanced set -o /Net/UseHwTSO -i 1」指令，在ESXi kernel進階組態設定中將TSO卸載功能組態設定為啟用，隨後執行「esxcli system settings advanced list -o /Net/UseHwTSO」指令，如圖3所示，確保Int Value欄位值為「1」，這表示啟用TSO卸載成功。

啟用CSO總和檢查碼卸載功能

在網路封包TCP Header中包含16位元（bit）的總和檢查碼機制，以便驗證網路封包的完整性，透過啟用CSO（Checksum Segment Offload）網路卸載機制，可以讓計算和驗證網路封包完整性的工作任務，由實體網路卡處理以減少ESXi主機的CPU工作負載。

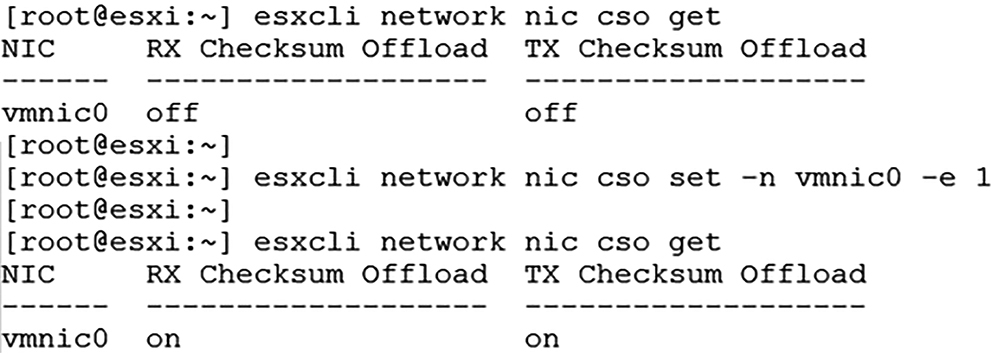

使用「esxcli network nic cso set -n vmnic0 -e 1」指令，為ESXi主機的實體網路卡啟用CSO網路卸載機制。然後，如圖4所示執行「esxcli network nic cso get」指令，以確保指定的實體網路卡是否已經啟用CSO網路卸載機制。

停用LRO大型接收卸載功能

雖然透過LRO（Large Receive Offload）網路卸載機制，可以先將接收的網路封包重新組合為更大的緩衝區，再把大型且數量較少的網路封包進行傳送，以達到減少ESXi主機CPU工作負載的好處。然而，對於「網路延遲敏感」（Network Latency-Sensitive）的營運服務來說，會有回應速度變慢的情況，針對這類型的營運服務，建議停用LRO網路卸載機制。

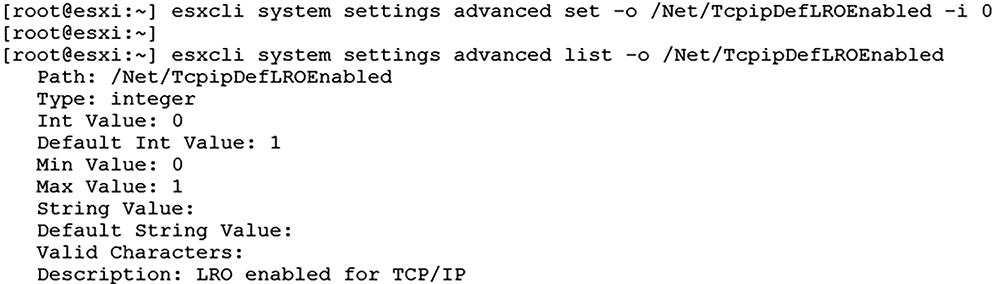

先透過「esxcli system settings advanced set -o /Net/TcpipDefLROEnabled -i 0」指令，為ESXi主機的實體網路卡停用LRO網路卸載機制，再執行「esxcli system settings advanced list -o /Net/TcpipDefLROEnabled」指令，確認指定的實體網路卡是否已經停用LRO網路卸載機制，如圖5所示。

新增SCAv2調度選項 有效改善執行效能

在最新VMware vSphere 6.7 U2版本中，新增不同的「調度選項」（Scheduler Options），除了能夠保護VM虛擬主機免於遭受採用Intel處理器的L1TF漏洞攻擊之外，新的工作負載調度選項能夠針對不同的工作負載，在避免安全性攻擊的同時，維持過往高運作效能的表現。

主要原因在於，在新的調度選項尚未發佈之前，依照VMware安全建議內的修補程序進行調整後，將會採用「SCAv1」（Side-Channel Aware Scheduler）調度機制，避免VM虛擬主機受到L1TF漏洞的影響產生安全性疑慮。

然而，啟用SCAv1運作機制後，每個CPU處理器的實體核心將僅能處理「一個執行緒」而已，雖然能夠解決L1TF漏洞產生的安全性疑慮，卻導致vSphere ESXi虛擬化平台的運作效能「下降30%」。因此，在最新VMware vSphere 6.7 U2版本中，推出新的「SCAv2」調度選項，允許同時處理多個執行緒，讓VM虛擬主機的工作負載效能提升。

如圖6所示，在上半部圖中可以看到當單台VM虛擬主機運作時，無論採用舊有SCAv1或新式SCAv2調度選項，都會在分配單一vCPU至底層CPU處理器的實體核心上。

然而，在下半部圖中可以看到，當多台VM虛擬主機同時運作的情況下，採用預設未修補的調度選項，可能會讓同一個底層CPU處理器的實體核心，運作來自不同台VM虛擬主機的vCPU，而遭受L1TF漏洞攻擊。採用「舊式的SCAv1」調度選項時，雖然可以確保同一個底層CPU處理器的實體核心，僅會運作來自同一個VM虛擬主機的vCPU，但是只能處理「一個執行緒」。而採用「新式的SCAv2」調度選項時，除了兼顧VM虛擬主機安全性之外，更可以處理多個執行緒有效提升VM虛擬主機運作效能。

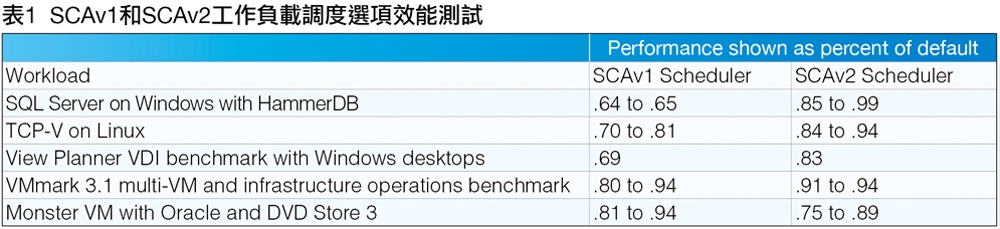

那麼舊式的SCAv1和新式的SCAv2工作負載調度選項，在各種不同的工作負載中效能表現的差異究竟有多少？從VMware的測試結果中可以看到，以SQL Server on Windows with HammerDB項目來說，相較於舊式的SCAv1工作負載調度選項，新式的SCAv2提升了32%～54%的運作效能，如表1所示。

阻擋L1TG漏洞的安全性邊界防護機制

事實上，由於L1TF漏洞是落在底層的CPU處理器層級，因此在vSphere虛擬化平台以及其上運作的VM虛擬主機，必須針對不同的層級進行防護，才能有效確保VM虛擬主機的機敏資料不會外洩。整體來說，針對L1TF漏洞的防護層級有三個安全性邊界的部分，分別是ESXi主機、VM虛擬主機、vCPU處理器。

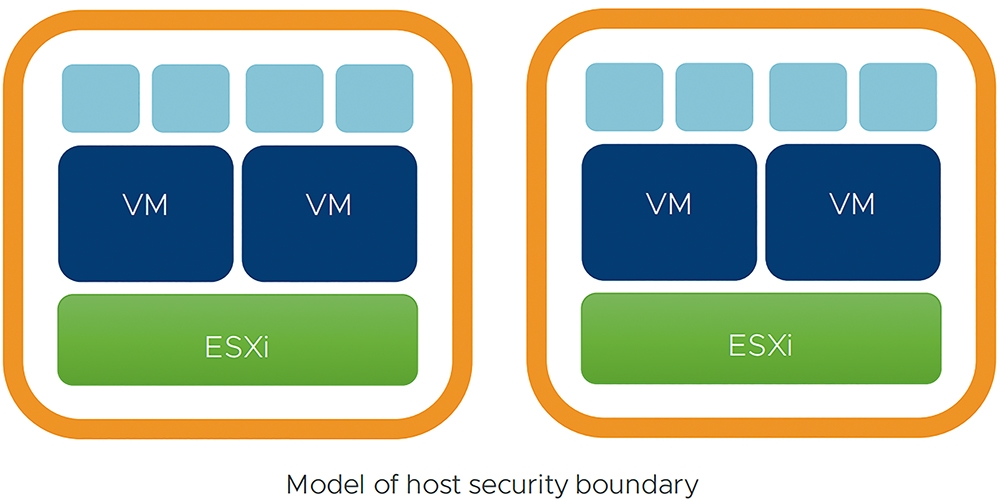

首先，針對vSphere ESXi虛擬化平台提供「主機安全性邊界」（Host Security Boundary）防護機制，如圖7所示，可以針對ESXi虛擬化平台和其上運作的VM虛擬主機，視為整個安全性邊界進行防護。

然而，僅採用主機安全性邊界防護機制時，倘若ESXi主機被感染而遭受L1TF漏洞時，那麼攻擊者將可以透過被感染的ESXi主機，獲得其上運作所有VM虛擬主機的機敏資訊，包括網域憑證、加密金鑰等等。

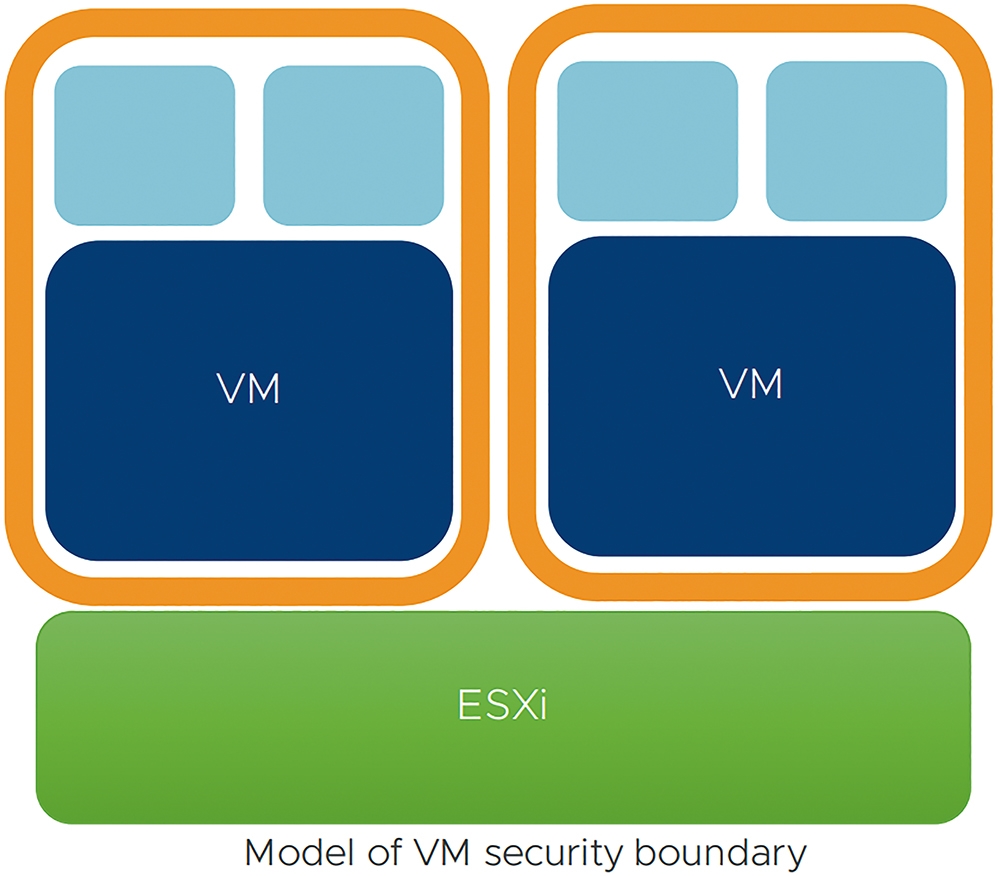

接著，針對VM虛擬主機提供「VM虛擬主機安全性邊界」（VM Security Boundary）防護機制，如圖8所示，可以針對同一台ESXi虛擬化平台上，不同的兩台VM虛擬主機之間提供攻擊防護。當ESXi主機的工作負載調度選項，組態設定為「hyperthreadingMitigation=TRUE」和「hyperthreadingMitigationIntraVM=FALSE」時，便是啟用VM虛擬主機安全性邊界防護機制。簡單來說，採用VM虛擬主機安全性邊界防護機制後，除了獲得主要的安全性防護功能外，更兼顧運作效能。

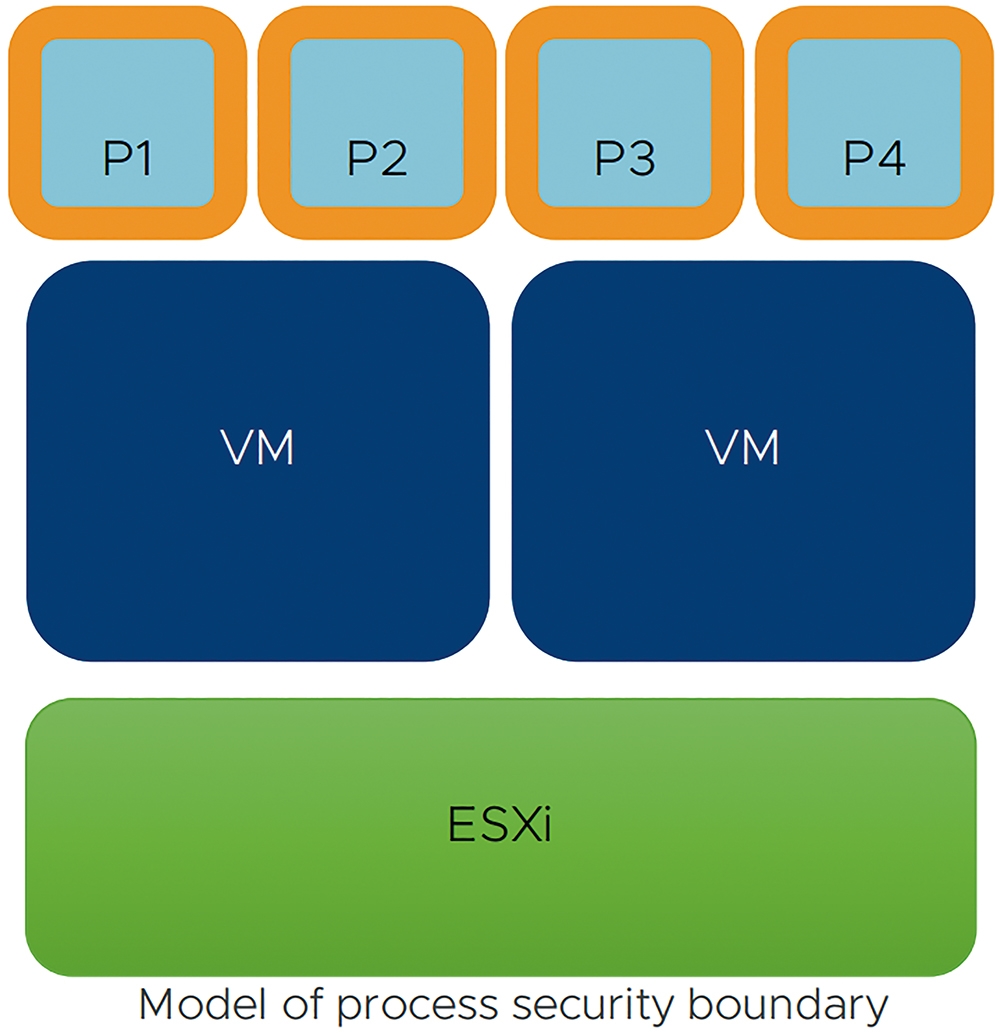

最後，管理人員可以針對VM虛擬主機中，運作的執行程序提供「執行程序安全性邊界」（VM Security Boundary）防護機制，如圖9所示，當ESXi主機的工作負載調度選項，組態設定為「hyperthreadingMitigation=TRUE」以及「hyperthreadingMitigationIntraVM= TRUE」時，便會啟用執行程序安全性邊界防護機制。換言之，採用執行程序安全性邊界防護機制後，可以為VM虛擬主機提供最高的安全性等級，但必須犧牲VM虛擬主機大量的運作效能來換取最佳安全性。

採用新式SCAv2調度程序

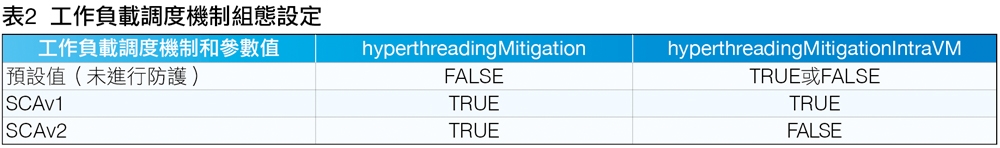

那麼管理人員應該如何組態設定ESXi主機的工作負載調度機制？採用新版vSphere 6.7 U2才開始支援的SCAv2工作負載調度選項，以便兼顧VM虛擬主機的安全性和運作效能。在表2中，整理了工作負載調度機制組態設定一覽表。

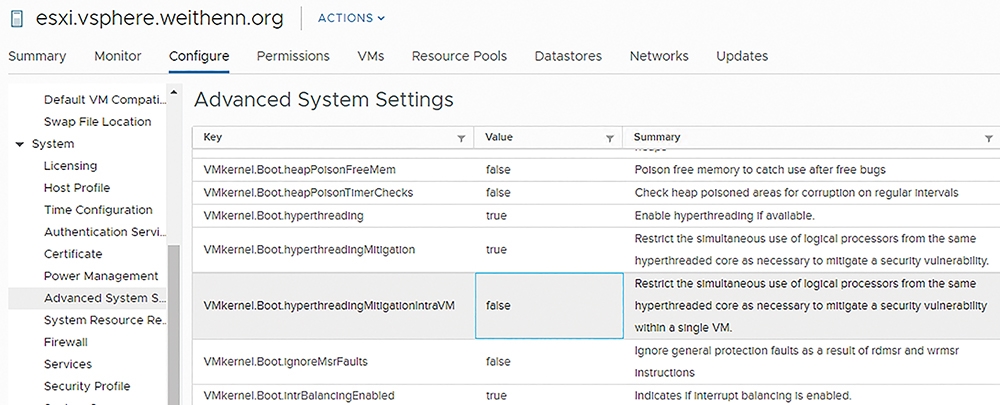

管理人員可以登入vCenter Server管理介面，再依序點選「Datacenter > Cluster > ESXi Host > Configure > System > Advanced System Settings」項目，組態設定「VMkernel.Boot.hyperthreadingMitigation=true」和「VMkernel.Boot.hyperthreadingMitigationIntraVM=false」，如圖10所示，重新啟動該台ESXi主機以便套用生效，採用新式的SCAv2工作負載調度選項。

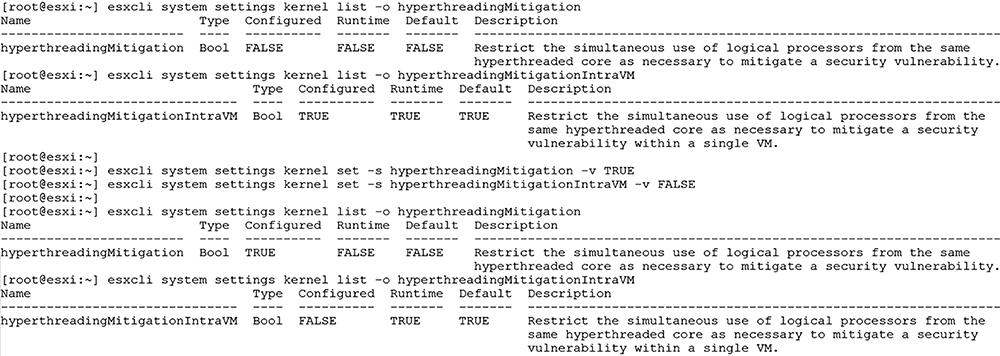

如果管理人員習慣使用指令管理ESXi主機組態設定，則採用類似的「esxcli system settings kernel 」指令，如圖11所示，組態設定ESXi主機採用新式的SCAv2工作負載調度選項，並在確認組態設定值無誤之後，重新啟動以便套用生效。

增強DRS調度工作負載

事實上，從新版的vSphere 6.7開始，在DRS（Distributed Resource Scheduler）部分便增強了原有的機制，讓DRS在調度VM虛擬主機工作負載方面能夠更具彈性更靈活。

增強初始化放置機制

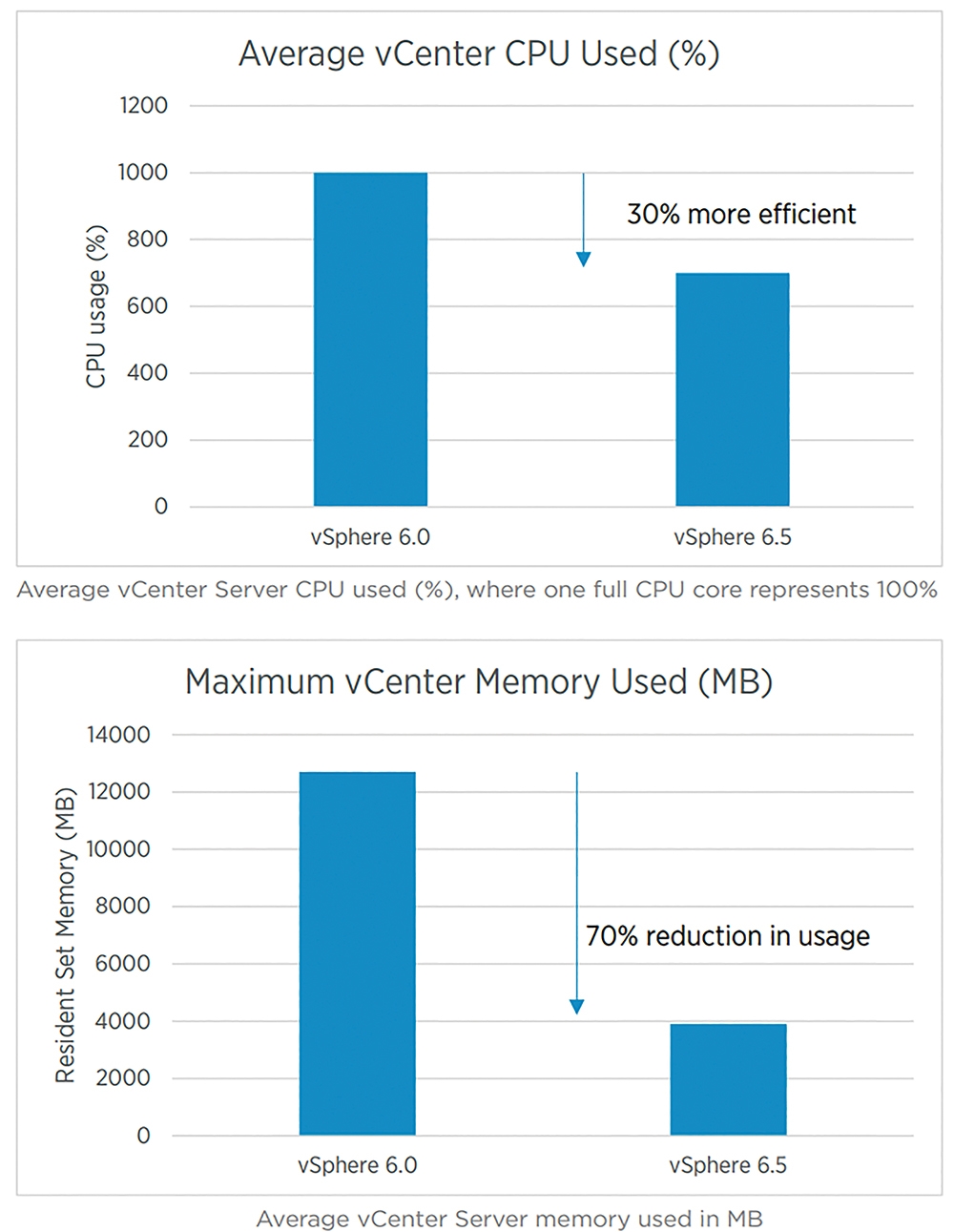

在過去的vSphere版本中，當vSphere Cluster啟動DRS分佈式資源調度機制之後，除了可能耗用更多的vCenter Server硬體資源外，如圖12所示，在某些情況下也無法快速地啟動和放置VM虛擬主機。例如，在多個同時併發的高工作負載運作環境下，新版vSphere 6.7的DRS運作環境將能更快地啟動VM虛擬主機，並且更平均地擺放VM虛擬主機至每台ESXi叢集節點主機中。

增強主機維護模式

在vSphere虛擬化環境中，當管理人員透過vUM更新管理機制結合DRS進行版本升級作業時，必須依靠DRS智慧演算法，建議可以進入維護模式的ESXi節點主機，並且將其上運作的VM虛擬主機，透過vMotion線上遷移機制進行工作負載疏散的動作。

在過去的DRS版本中，會「同時」對所有運作中的VM虛擬主機進行vMotion線上遷移作業，而造成大量併發的vMotion網路流量，有可能產生無法預期的錯誤和隱憂。現在，DRS透過增強的主機維護模式，會針對VM虛擬主機進行分批遷移的動作（每次僅遷移8台VM虛擬主機），同時受惠於分批遷移機制讓遷移後的VM虛擬主機，能夠更平均地分佈於Cluster當中的每台ESXi叢集主機上繼續運作。

支援採用vPMem和vPMemDisk的虛擬主機

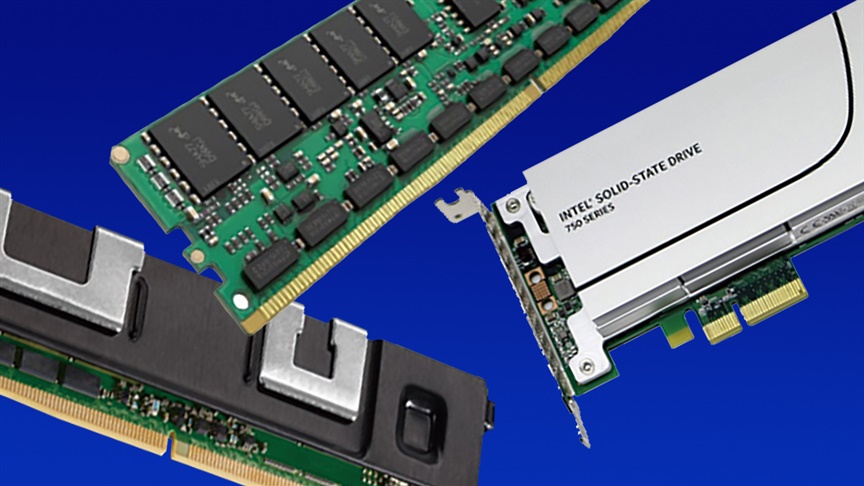

新一代的NVM（Non-Volatile Memory）持續性記憶體儲存裝置，由於提供類似DRAM的超低延遲時間和極大傳輸頻寬，而被企業組織開始應用於關鍵性的營運服務中。

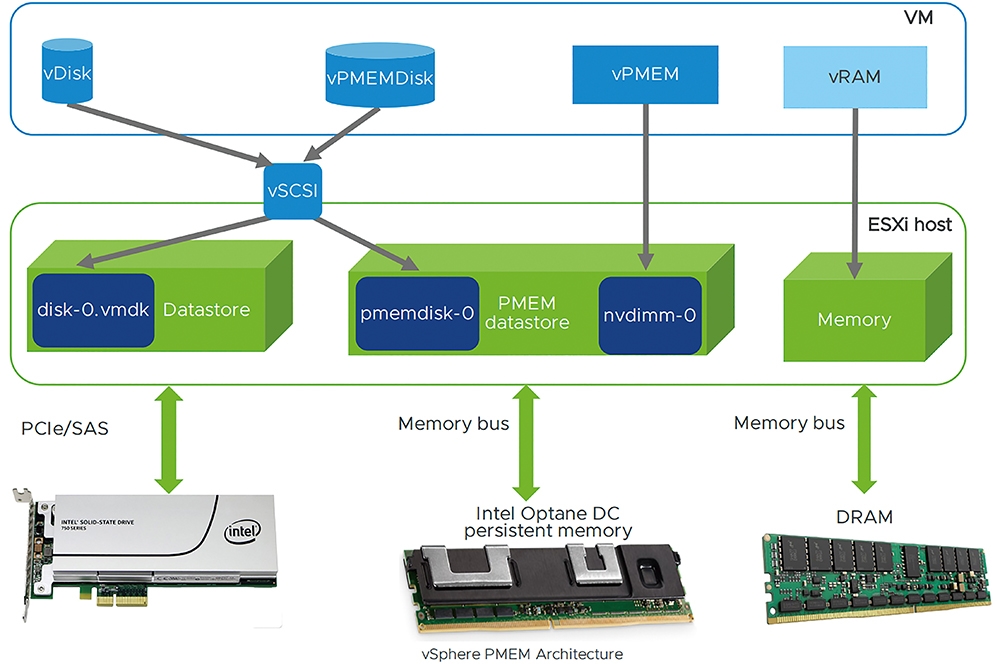

當ESXi虛擬化平台配置PMEM（Persistent Memory）儲存裝置時，支援下列兩種VM虛擬主機掛載應用方式，如圖13所示：

‧vPMemDisk：透過此種運作模式，可以將PEME儲存資源掛載至VM虛擬主機成為vDisk虛擬磁碟。因此，VM虛擬主機內的作業系統和應用程式無須進行任何的修改，即可使用PMEM儲存資源。

‧vPMem：將PMEM儲存資源以NVDIMM儲存裝置提供給VM虛擬主機，大部分新版的作業系統，例如Windows Server 2016、RHEL 7.4等等，皆支援NVDIMM儲存裝置。

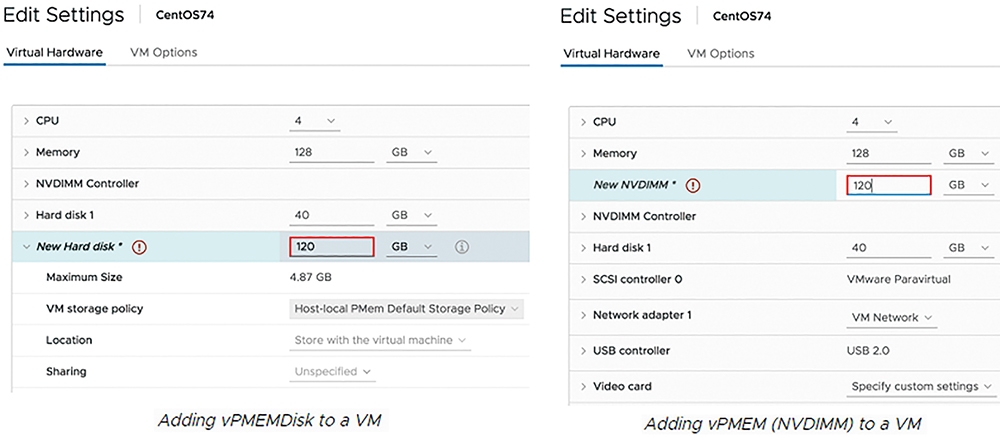

值得注意的是，當管理人員為VM虛擬主機掛載使用vPMemDisk時，在VM虛擬主機組態設定上，確保該vDisk虛擬磁碟中的VM Storage Policy必須設定為「Host-local PMem Default Storage Policy」，當VM虛擬主機掛載使用vPMem時，則必須先新增NVDIMM儲存控制器，再新增「NVDIMM儲存裝置」，如圖14所示。

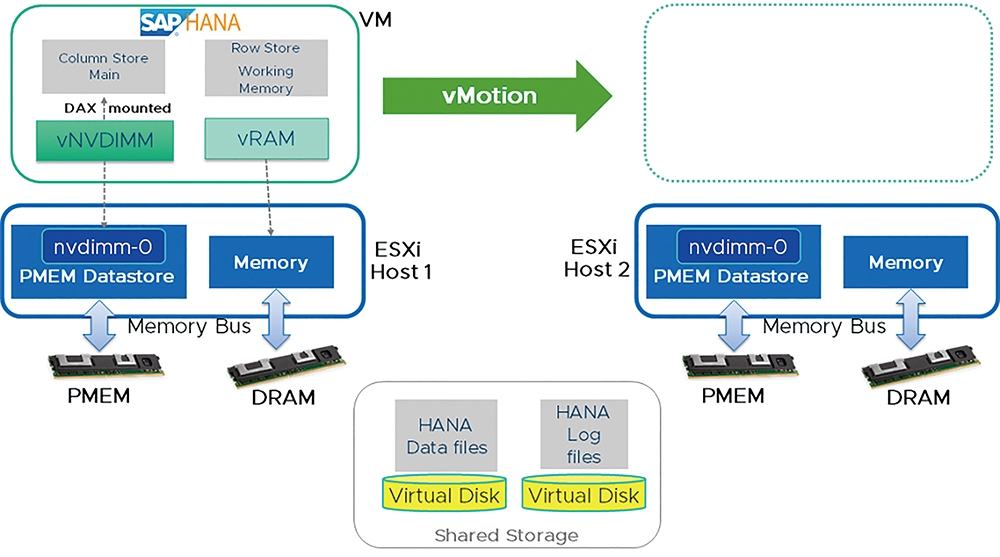

了解vMotion線上遷移機制的管理人員應該了解，當VM虛擬主機採用標示為本地端的儲存資源時，必須搭配採用Storage vMotion機制才能夠遷移VM虛擬主機。而新版DRS分佈式資源調度機制，已經直接支援掛載使用這些新式儲存裝置的VM虛擬主機，因此無論是VM虛擬主機的自動化vMotion線上遷移，進行ESXi節點主機工作負載平衡，或是VM虛擬主機啟動時的自動放置作業等，都能夠完全支援，如圖15所示。

增強資源集區預留機制

在新版DRS分佈式資源調度機制中，採用新的「兩階段演算法」（Two-Pass Algorithm），來處理「資源集區」（Resource Pool）分配資源給VM虛擬主機的部分。

簡單來說，新的演算法在第一階段時，先在資源集區中根據VM虛擬主機的需求分配資源，在第二階段則依據預留和限制等組態設定值，分配相對應的資源給VM虛擬主機。

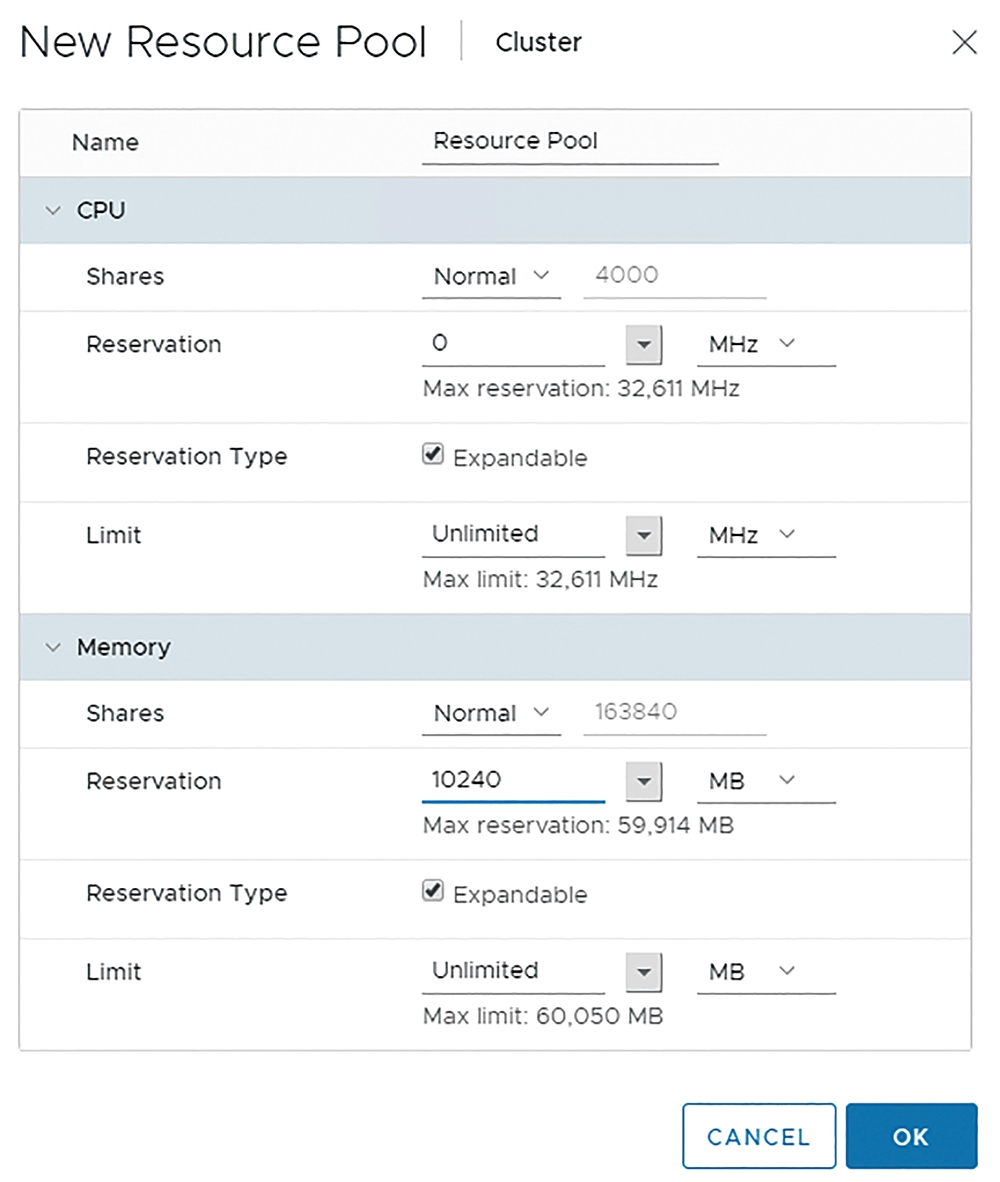

舉例來說，在新舊版本的DRS分佈式資源調度機制中，建立一個資源集區並指派4台VM虛擬主機於其中，同時，如圖16所示在資源集區中記憶體的部分組態設定預留10GB。

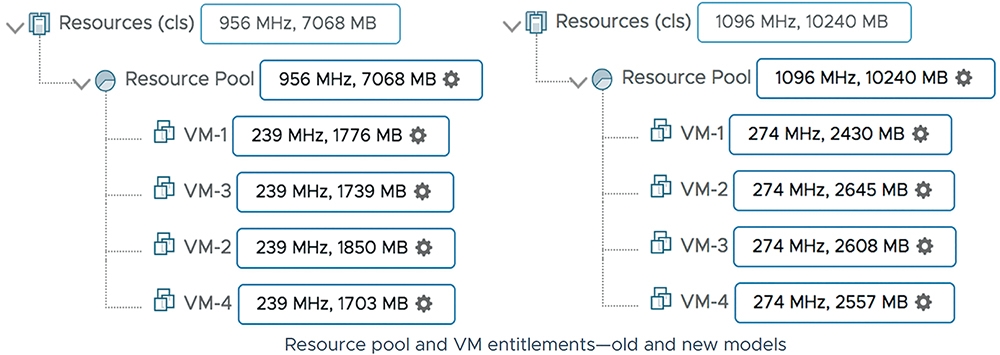

舊版的DRS分佈式資源調度機制，因為會根據需求將資源集區預留給子項目，所以VM虛擬主機能夠從資源集區中獲得的資源較少，而新式DRS分佈式資源調度機制中的VM虛擬主機，則能夠充分獲得資源集區中所有分配的硬體資源，如圖17所示。

結語

透過本文的深入剖析和實際進行最佳化組態設定，相信大家已經了解從一開始硬體伺服器的BIOS組態設定，到ESXi主機網路組態設定最佳化，並且採用新版vSphere 6.7 U2才支援的SCAv2調度選項，為何能夠確保企業和組織的vSphere虛擬化資料中心，在擁有高安全性環境的同時仍然保有極佳的運作效能。
