詳解實體／虛擬網路架構 完美實作VSAN環境

在舊版vSphere 5.5時，VMkernel Port網路流量類型只有四種。在新版vSphere 6.0運作環境中，VMkernel Port網路流量則細分為七種，其實是將原本歸納於管理流量的相關網路流量，再細分並拆出來成為獨立的網路流量，分別是佈建流量、vSphere Replication流量以及vSphere Replication NFC流量。

其中，「佈建流量」負責處理VM虛擬主機「複製」（Cloning）、「冷遷移」（Cold Migration）以及建立「快照」（Snapshot）時所產生的網路流量，同時當採用的儲存資源並未支援VAAI（VMware vSphere Storage APIs Array Integration）硬體卸載功能的時候，產生的佈建網路流量將會更為明顯。

「vSphere複寫流量」項目是在負責處理ESXi主機傳輸複寫資料至vSphere Replication虛擬設備時所使用的，而「vSphere複寫NFC流量」項目負責處理vSphere Replication虛擬設備從網路環境複製檔案至ESXi主機Datastore儲存資源之間的網路流量。

依序執行下列操作步驟，即可透過vSphere Web Client管理工具建立VMkernel Port，並加入至現有的vSwitch虛擬網路交換器之中：

在本文實作環境中，開啟瀏覽器鍵入網址「https://vcenter.vdi.weithenn.org:9443/vsphere-client」並輸入管理者帳號密碼後，便能透過vSphere Web Client管理工具，連接至vCenter Server執行個體。

依序點選「首頁 > 主機和叢集」項目後，點選準備建立VMkernel Port的ESXi主機。

依序點選「管理 > 網路功能 > VMkernel介面卡」項目，並按下「新增網路」圖示。此時，管理畫面將會彈出新增網路精靈視窗。

在「選取連線類型」視窗中，點選「VMkernel網路介面卡」項目，然後按下〔下一步〕按鈕。

本次實作環境要將VSAN用途的VMkernel Port加入至現有的vDS分散式交換器中，因此選擇「選取現有網路」項目後按下〔瀏覽〕按鈕，選擇要將VMkernel Port加入至哪個連接埠群組內（在此實作環境中，vDS分散式交換器名稱是「Dswitch」，而連接埠群組名稱為「DPortGroup」），請按下〔下一步〕按鈕繼續組態設定程序。

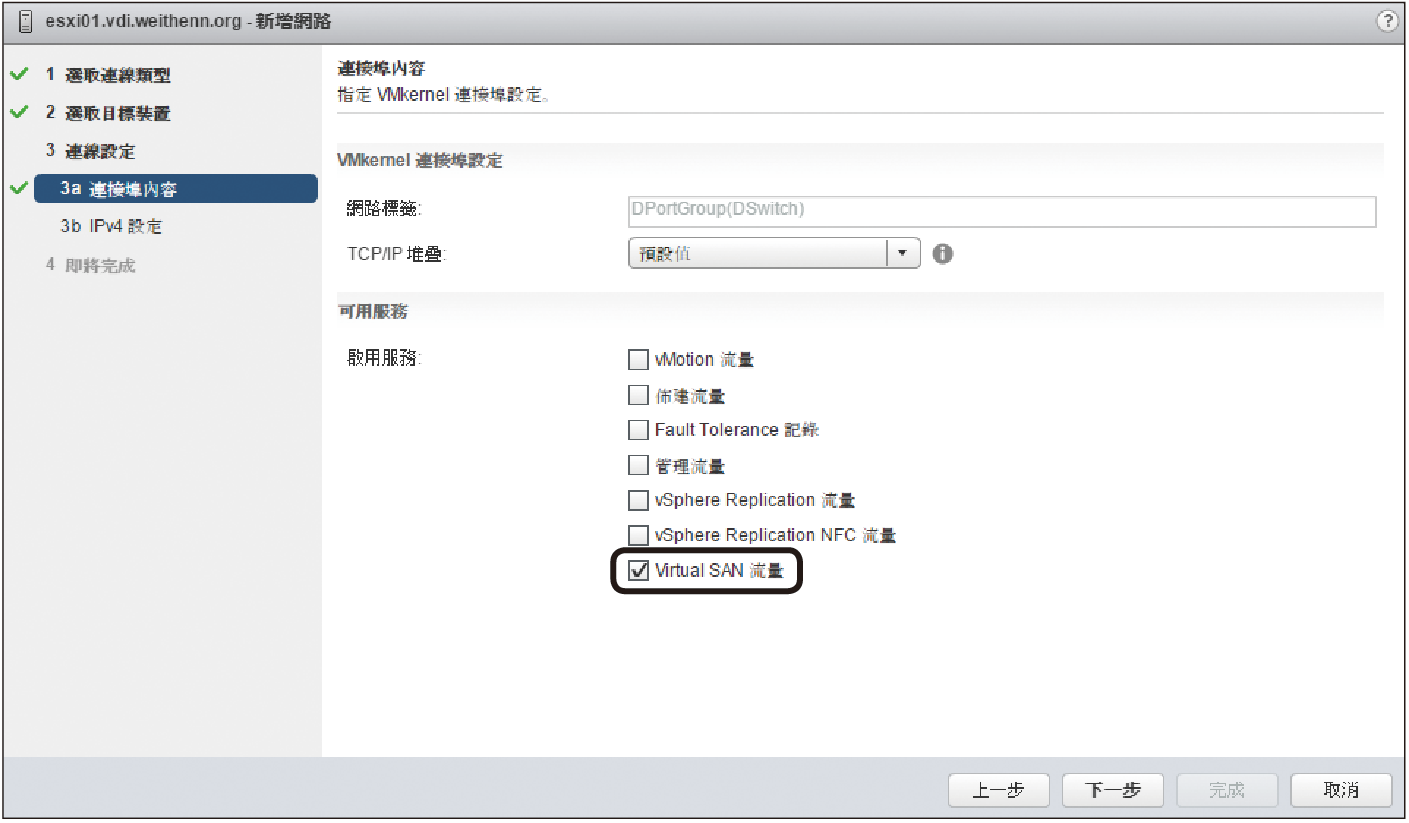

在連接埠內容頁面內，於啟用服務設定區塊中勾選「Virtual SAN流量」項目，以便為此VMkernel Port啟用VSAN儲存流量，然後按下〔下一步〕按鈕繼續組態設定程序，如圖12所示。

▲圖12 建立VSAN用途的VMkernel Port並勾選啟用VSAN流量項目。

在IPv4設定頁面內，為VMkernel Port指定採用DHCP動態取得IPv4位址，或選擇採用靜態IPv4設定，手動為VMkernel Port指定IP位址和子網路遮罩等網路資訊。建議為每一台VSAN叢集節點主機設定固定的IPv4位址，然後按下〔下一步〕按鈕。

在即將完成頁面中，檢視VMkernel Port組態設定內容正確無誤後按下〔完成〕按鈕，系統便會立即於剛才選定的vDS分散式交換器，以及所屬的連接埠群組中建立VMkernel Port並啟用VSAN儲存流量功能。

停用流量管控機制

在VMware VSAN軟體定義儲存的網路環境中，VSAN不管採用vSS標準型交換器或vDS分散式交換器，都必須與ESXi主機的實體網路卡（在vSphere環境中稱為Uplink）進行關聯，以便屆時其上運作的VM虛擬主機能夠透過Uplink與實體網路環境溝通。

在預設情況下，vSphere虛擬化環境中所有的Uplink都會啟用「流量管控」（Flow Control）機制。因為，在乙太網路運作架構中，倘若ESXi主機不堪網路流量沈重的工作負載時，將會送出「暫停封包」（Pause Frames），以便通知在網路流量發送端暫時停止網路傳輸。

但是，在VSAN運作環境中已經內建「壅塞管理」（Congestion Management）機制，能夠有效地防止因為網路流量爆發而產生壅塞的情況，或是因為快取及緩衝機制所導致的壅塞。

因此，VMware官方最佳作法為建議將VSAN叢集中所有ESXi成員主機，組態設定VSAN用途的VMkernel Port「停用」（Disable）Flow Control機制，以避免與內建的壅塞管理機制互相干擾。

NIC Teaming

在VSAN運作架構中啟用NIC Teaming功能後，若採用「Port ID」、「Source MAC」、「IP Hash」等原則時，其實僅具備高可用性（容錯移轉）特色並沒有負載平衡功能。
