架設SIP Proxy打造免費專屬VoIP系統

Voice Gateway相關設定

Voice Gateway在此次的架構中扮演著重要的角色；它不僅必須向SIP Proxy註冊，並且也銜接辦公室既有的交換機。因此在設定部分也包含了介接交換機。

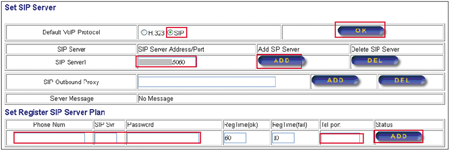

登入設備後，先將「Default VoIP Product」設定為SIP，再按下〔OK〕。設定完成後，必須存檔並重新開機。

接著，在「SIP Server1」（此設備同樣可以向兩台SIP Proxy註冊）部分輸入pfSense的WAN IP和Port，格式為X.X.X.X/5060，再按下〔ADD〕按鈕。

最後設定「Set Register SIP Server Plan」，在「Phone Num」輸入102，「SIP Svr」輸入1（代表使用第一台Server），「Password」請比照siproxd上面的設定，「Tel Port」則輸入3（在此架構中，Voice Gateway的第3個Port直接接電話，屬於FXS Port），最後按下〔ADD〕按鈕完成此次的設定。

緊接著，同樣完成Phone Num 103的相關設定，在這裡的規劃中，Voice Gateway的第2個Port（屬於FXO Port）介接交換機，因此「Tel port」部分輸入2。設定方式如圖13所示。

▲圖13 Voice Gateway SIP相關設定。

設定完成後，檢查一下註冊的狀況。在「Status」部分，可以看到「Reg OK」訊息。如此一來，就完成Voice Gateway相關設定，如圖14所示。

▲圖14 Voice Gateway向SIP Proxy註冊成功。

檢查SIP Proxy註冊狀態

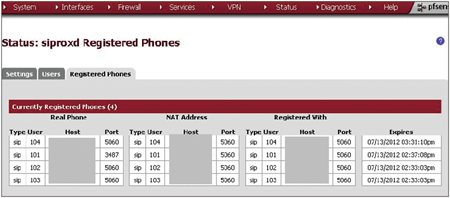

在Smart Phone、IP Phone及Voice Gateway的設定步驟都完成後，回到pfSense Services頁面，並點選siproxd的Registered Phones來查看各設備的註冊情形。

由此可以看出，101、102、103、104都已註冊完成（IP部分已用灰色方塊遮住）。Real Phone Host代表的是這些設備對外的Public IP。

如果是在NAT環境下的設備，在NAT Address Host欄位內可以看見其IP位址，最後是Registered With Host欄位，將會顯示pfSense的WAN IP位址，如圖15所示。

▲圖15 查看設備是否有註冊上siproxd。

網內互撥及下車測試

接下來進行測試。先測試網內互撥的部分，在Smart Phone（101），撥打102及104的號碼都能順利接通。

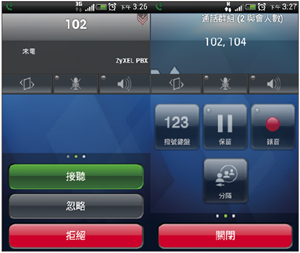

同樣地，用IP Phone（104）撥打101、102，及使用辦公室電話（102）撥打101、104也能順利撥通。圖16是測試的結果。左邊圖例是102撥打101時的擷取畫面，右邊的圖例則是三方通話的擷取畫面。

▲圖16 網內互撥測試結果。

然後，測試103的部分。這裡主要的目的是測試能否透過103來撥打市內電話或手機門號。首先，透過101或104來撥打103，撥通後會聽到撥號音（Dial Tone），這個撥號音已經是由交換機所提供的，代表已經透過Voice Gateway（103）撥入了交換機。

跟著做下車的動作（透過交換機撥打市話或手機），以筆者所在的公司為例：平常要打外線之後要先撥0，接著撥對方的號碼。因此同樣先撥0，之後會聽到不一樣的撥號音（也有可能是相同的撥號音，端賴交換機的設定），接著輸入要撥打的市內電話或手機號碼，完成下車的動作。

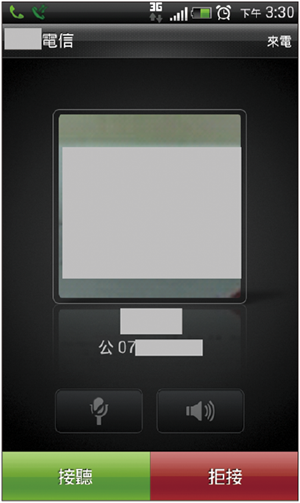

此時，若從對方的手機查看，撥入的號碼可能是公司交換機對外的代表號或是對外的專線號碼（同樣會依交換機的規劃而有所不同）。圖17是下車撥打手機時的擷取畫面。

▲圖17 下車後撥打手機。

如此一來，不管是在外面的業務員（101），或者在外地的辦公室（104），都可以透過總公司的交換機來撥打市內電話或手機號碼，也可以進行群組會議。公司的IT人員也可以藉此達到通話節費或控制撥號的目的。

結語

現今VoIP的技術已相當成熟。其中SIP的產品在這幾年成為主流，不管是Smart Phone、IP Phone、Voice Gateway的品質及價格都已經到了可以輕鬆入手並且便利使用的程度。網內互打、節費電話、群組通話的應用，目前已經是每一間企業日常維運不可或缺的一部分。

筆者用一個簡單的範例來示範如何安裝、架設及設定SIP Proxy及相關設備，安裝和設定的過程相信都會讓人覺得十分地簡單。雖然安裝和設定都不困難，但筆者希望能用最簡單的架構來啟迪企業的IT人員的思維，進而達到更周密的管理並創造出更有創意的應用。
