架通用分散式防火牆　東西向微分段集中防護

請大家思考，如果要設計一個二層業務網路連通，虛機可以飛來飛去或是備援的跨中心方案，前面文章都著重在二層三層網路面的討論，但在安全方面，如果仍然採用傳統的實體安全設備，此時幾個問題絕對會浮出，以下就這些問題加以討論。

可能面臨的諸多問題

首先，防火牆等安全設備是具備連線狀態（Stateful）的，這代表業務進出的連線都必須要持續通過同一台實體設備，不能左去右回。此時，跨中心的架構設計會變成相當複雜，不然就是不優化。

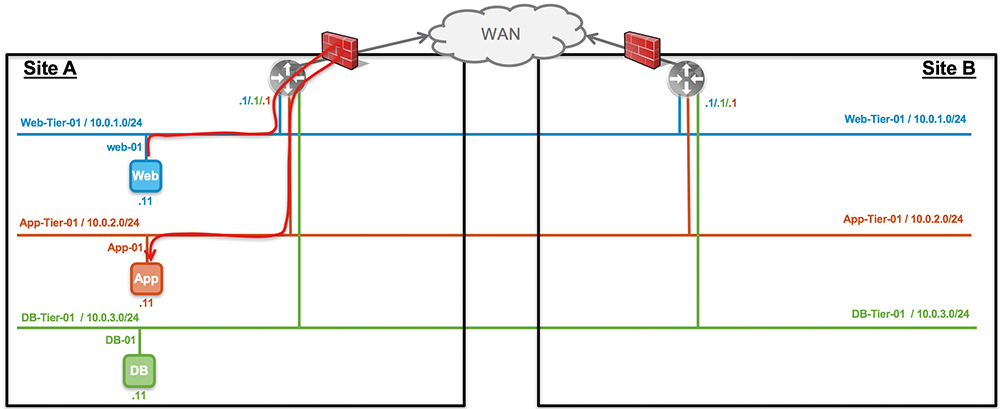

以圖1為例，原本Site A內的Web、AP、DB之間安全防護可以透過左邊的防火牆進行。

▲圖1 Site A內的Web、AP和DB之間安全防護可以透過左邊的防火牆進行。

如果把整個業務遷移到右邊，而且整個業務連線要Online不要中斷，則此時架構內的唯一選擇，是讓業務間的連線繼續通過左邊的防火牆。

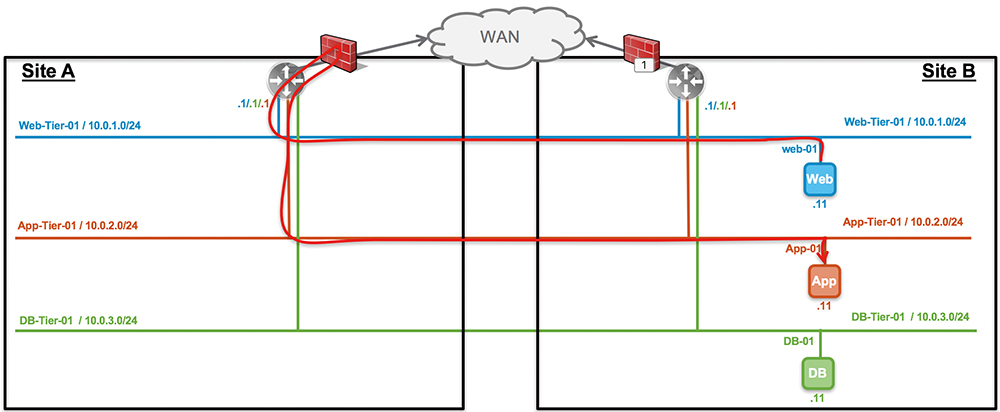

走右邊防火牆的話，將是一個全新的連線，業務間網路會中斷。也就是說，虛機飄移時，要不網路流不優化，如圖2所示，要不然業務會斷線，管理者僅能採用Offline遷移。

▲圖2 讓業務間的連線繼續過左邊的防火牆，若走右邊防火牆，將是一個全新的連線。

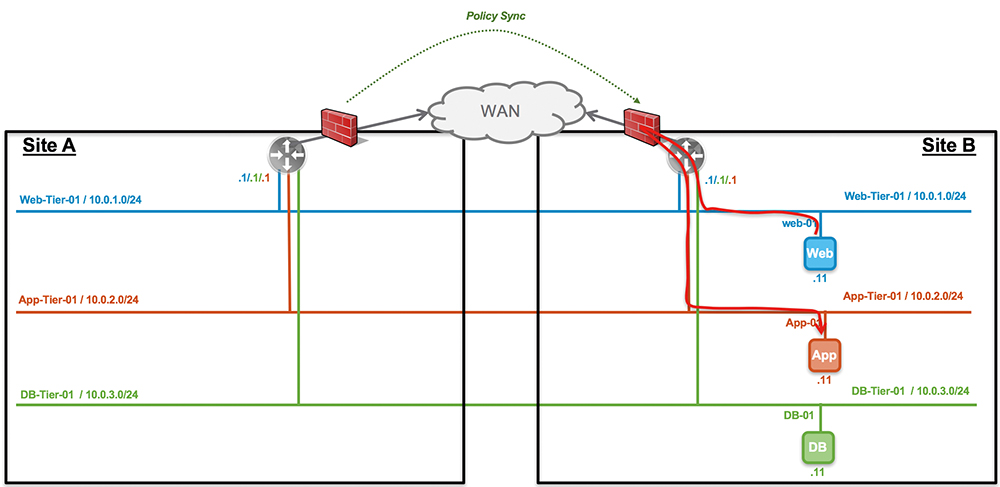

那就決定改用Offline的方式好了，譬如災備發生的時候，再來搭配SRM進行業務備援重啟。但也沒有這麼單純，因為如果業務可能在左邊跑，也可能到右邊跑，那兩邊的防火牆規則（Policy）是不是必須要一模一樣？此時，原本資安團隊管左邊的防火牆可能已經很累了，任何的業務異動時，還要考慮其他資料中心的防火牆政策也要同時更改，就像圖3這樣。

▲圖3 網路架構範例。

上面的示意圖很單純，實際多中心的實體安全設計會更複雜，但相信大家能夠理解這裡所要表達的意思。因此，如果已經熟悉了NSX的微分段技術，當可以在Cross-VC NSX架構內採用分散式防火牆的時候，管理者將能夠取得下列幾項的效益：

1. 跨中心的業務網路東西向（想要的話，也可以南北向）微分段防護。

2. 防火牆政策及連線表跟隨虛機飄移，虛機vMotion、HA、DRS等狀況不影響安全防護。管理者不必一直考慮「如果我的虛機飄到哪邊，網路流要怎麼導到安全設備上」這個問題。

3. 防火牆政策跨vCenter集中管理，多資料中心環境安全防護政策自行同步。

以上談到的好處，是不是直接對應到原本實體架構不容易做到的缺陷呢？在一個高度虛擬化的跨中心方案內，衷心推薦大家考慮導入這個機制來進行虛機間安全防護。

配置Universal Distributed FW Rule

要配置Universal Distributed FW Rule的方式很簡單，管理者只要先在防火牆介面內，建立一個到多個的Universal DFW Section。這些防火牆Section一定位於整個防火牆配置的最前面優先進行比對。
