在核心的Web應用之前採用網頁應用防火牆（Web Application Firewall，WAF）是必要的基礎安全需求，在NSX ALB方案中，若購買了需求的Service Core授權，WAF功能可以直接使用。對此，本文將簡單介紹NSX ALB的Web Application Firewall相關功能。
在本文撰寫的此時，台灣已經有多個包含政府、製造、教育、電信的客戶開始在生產環境內使用NSX Advanced Load Balancer（NSX ALB），而且不僅止於標準的負載平衡功能，數個客戶直接把網頁應用防火牆（Web Application Firewall，WAF）開起來用。
這十年來，許多台灣的客戶都意識到在核心的Web應用之前採用WAF是必需的基礎安全需求，不同的應用遞送服務廠商也或多或少有提供WAF功能，只是通常需要額外的授權∕購買成本。
但在NSX ALB方案內，當客戶購買了需求的Service Core授權，WAF功能是可以直接使用的。在本系列中，想和大家簡單介紹NSX ALB的Web Application Firewall相關功能。
但進入正題之前，先很快回顧NSX Advanced Load Balancer方案的優勢。各位若有閱讀過前面數期投稿（2020年7月至12月）的NSX ALB介紹，就會知道NSX ALB方案是：
‧應用遞送方案，提供本地L4/L7負載均衡、Global Load Balancing、網頁應用防火牆等資料中心需求的應用遞送功能。
‧軟體定義架構，控制層及轉發層分離，管理者可透過UI/API或以自動化工具集中進行應用遞送需求配置與編程。
‧轉發層可以是虛機、實體機，部署於企業私有環境或不同公有雲。用戶可隨時依據應用效能需求進行效能擴充（Scale-Out/Scale-Up）以及容量調整。
‧提供完整日誌內容∕健康檢查等供管理者進行統計、分析、應用效能除錯。
NSX ALB相關安全功能
而針對應用的安全防護功能，NSX ALB也並非僅包含Web Application Firewall。若從底層到應用來看NSX ALB方案的整體安全防禦功能，在圖1中，可以看到NSX ALB的相關安全功能包括了下列各項，簡單進行說明：

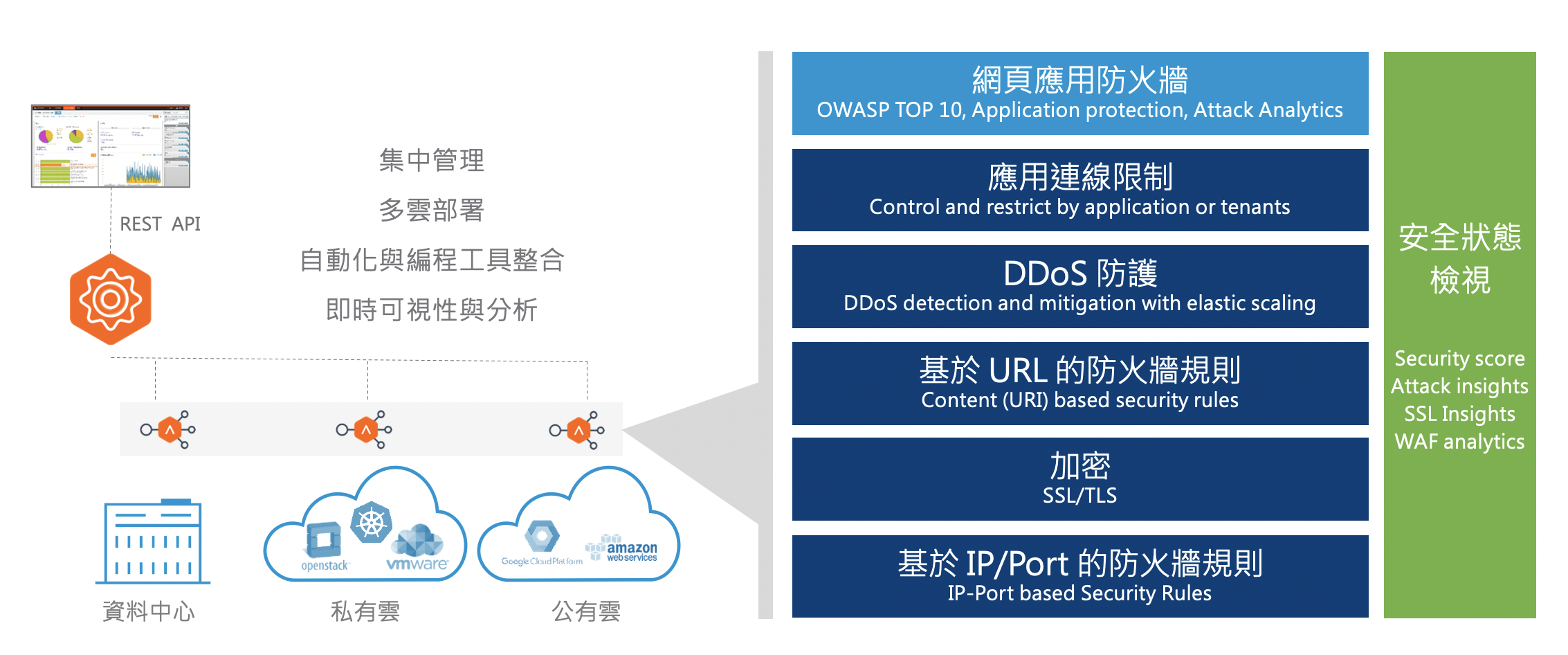

圖1 ALB的相關安全功能。
基於IP/Port的防火牆規則
NSX ALB每個虛擬服務內都可以提供基於IP/Port的標準L4防火牆功能。此外，由於NSX ALB支援Geo-Based IP資料庫，NSX ALB可以基於地區∕國別的IP地址進行網路流允許或阻擋。同時，NSX ALB由20.1版開始也支援IP Reputation資料庫，因此也能夠基於來源∕目的IP的信用名譽等級來選擇需求的防護。
加密SSL/TLS
作為重要的應用遞送方案，NSX ALB當然有支援憑證架構及傳輸加解密。目前版本（20.1）可支援最新的TLS 1.3版。
基於URL的防火牆規則
NSX ALB可以根據URL，也就是網址內的Path或是特定字元進行檢查，進行轉址、重寫或是阻擋。
DDoS防護
NSX ALB提供了包含流量限制及連線數目限制等防護機制，來保護應用受到大量惡意連線攻擊。
應用連線限制
包含系統面的認證與連線方式控制，同時涵蓋了多租戶間的存取控制等
網頁應用防火牆
這當然就是本篇接下來要和大家介紹說明的Web Application Firewall功能，包含了OWASP Top 10威脅防禦、應用層攻擊分析日誌等等。
什麼是Web Application Firewall
接下來會專注在NSX ALB平台內網頁應用防火牆（Web Application Firewall）的相關介紹上。雖然大家應該都很清楚了，但還是簡單討論一下什麼是Web Application Firewall。簡而言之，網頁應用防火牆是針對基於HTTP/S表頭的應用傳輸進行檢查與防禦，與標準防火牆針對IP、Protocol、Port這一層，或是L7防火牆進行不同Application的確認等功能不同。
常見的網頁應用攻擊，會由OWASP（Open Web Application Security Project）社群來提供檢測與建議的防護機制。大家可能聽過Cross-Site-Scripting（XSS）、SQL Injection、Command Injection等等，都是不同的Web攻擊手法。OWASP會定期公布目前最常出現的Web攻擊方式（OWASP Top 10），並且提供針對這些攻擊防禦檢測的手法（OWASP Core-Rule-Set），可以參考下列網址：
‧OWASP Top 10：https://owasp.org/www-project-top-ten/
‧OWASP Core-Rule-Set：https://owasp.org/www-project-modsecurity-core-rule-set/
在網頁中也可以看到，Avi Networks（NSX ALB的原公司）是方案的主要Sponsor之一。
因此，網頁應用防火牆一般會提供下列幾項功能，如圖2所示，來進行重要Web Application的安全防護。

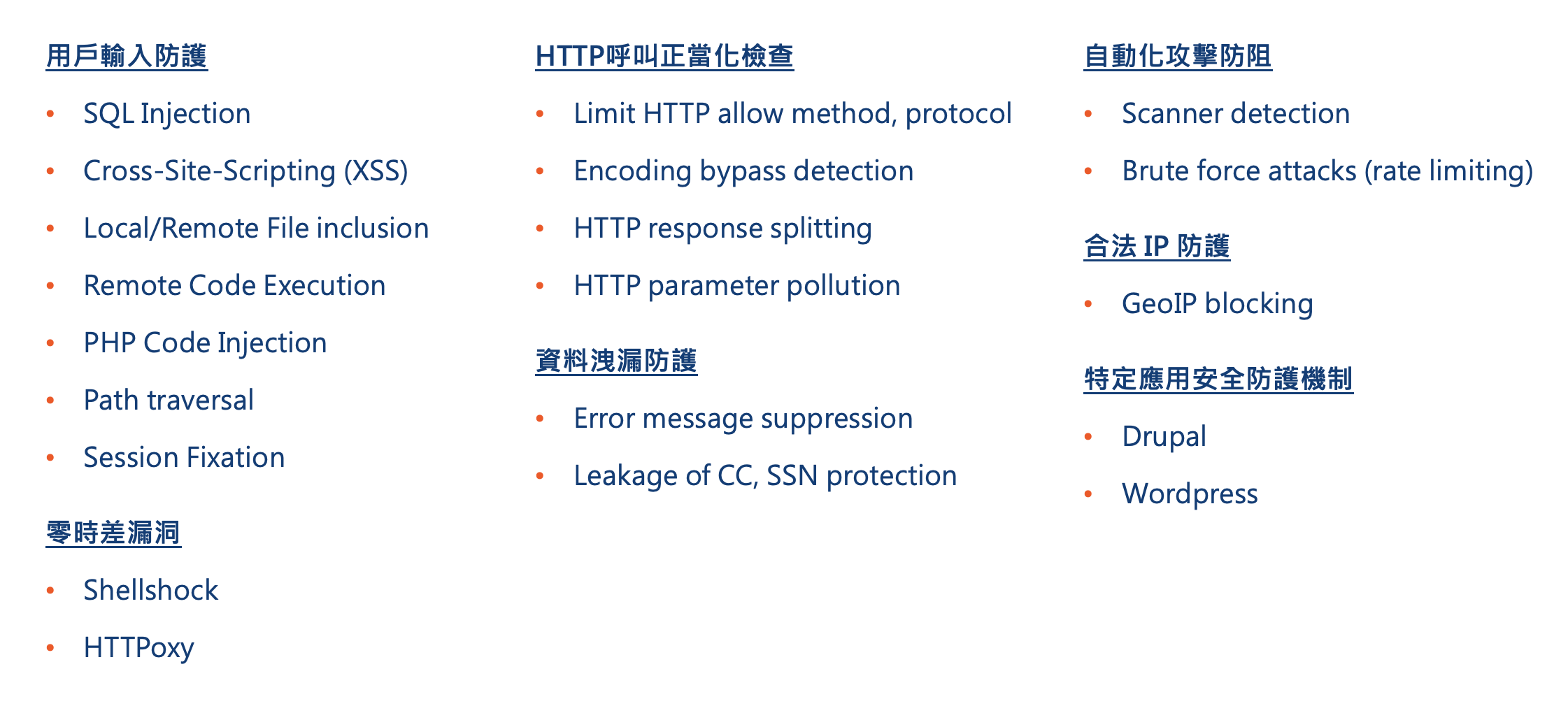

圖2 網頁應用防火牆所提供的功能。
回頭來談NSX ALB內的WAF。說真的，Web Application Firewall不是什麼新產品，進入台灣市場少說也有十幾年了。那企業為何不採用市場上的常見產品，而要改用NSX Advanced Load Balancer（NSX ALB Networks）來做呢？
筆者在與客戶介紹與展示NSX ALB的Web Application Firewall時，一般只專注在兩個特點：很容易使用、分析很完整。然後反正現在買的授權裡面本來就含這個功能了，要不要直接開啟來用看看？
先來看看，很容易使用吧！NSX ALB WAF不需要撰寫複雜的規則，需要的功能在UI上已經做好了，管理者只要考慮這些規則的開、關，以及因應應用環境必須進行的修改就好。NSX ALB內，WAF啟用需要以下三個步驟。
檢查現有∕配置一組WAF Profile
WAF Profile是用於定義用戶認為的正當HTTP行為有哪些，例如HTTP的版本、可以使用的HTTP Method、允許的Content-type與網頁延伸檔名等。還無須動用到Web規則檢查，只要有這裡不符合的狀況，就可以直接進行必要的阻擋。管理者可以採用預設值，或是自己定義一組特定的Profile。舉例來說，企業可能已經定義核心網頁應用必須要採用HTTP 1.1以上的版本，HTTP 1.0要停用。此時，在Profile的Allowed Version中就可以把1.0版移除，如圖3所示。

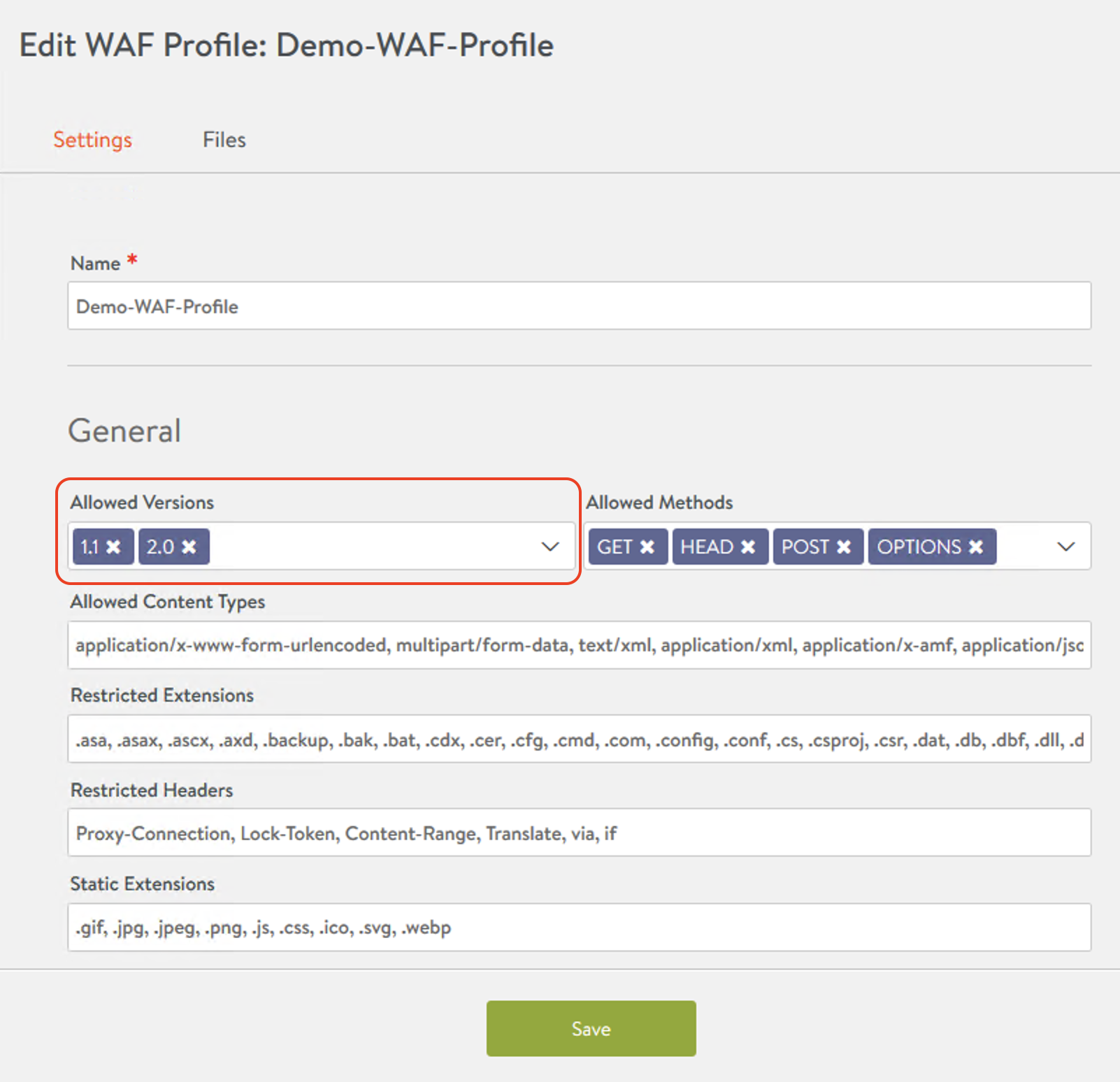

圖3 在Profile的Allowed Version中移除1.0版本。
檢查現有∕配置一組WAF Policy
WAF Policy的配置包含了幾件事：要採用哪個WAF Profile、WAF是只要偵測（Detection）還是在規則符合時要進行阻擋（Enforcement）、是否要啟用正向學習模式（Positive Learning Mode），以及最重要的，是否要調整防護的特徵值（Signatures），也就是前篇所談到的CRS Core-Rule-Set。
舉幾個簡單的說明，如圖4所示，首先管理者可以修改現有的系統Policy，或是建置出一個新的Policy。在介面中，選擇要採用的對應WAF Profile，以及在這個Policy內預設的防護模式。這裡選擇的是，若有WAF攻擊被比對到，NSX ALB應該要進行阻擋。

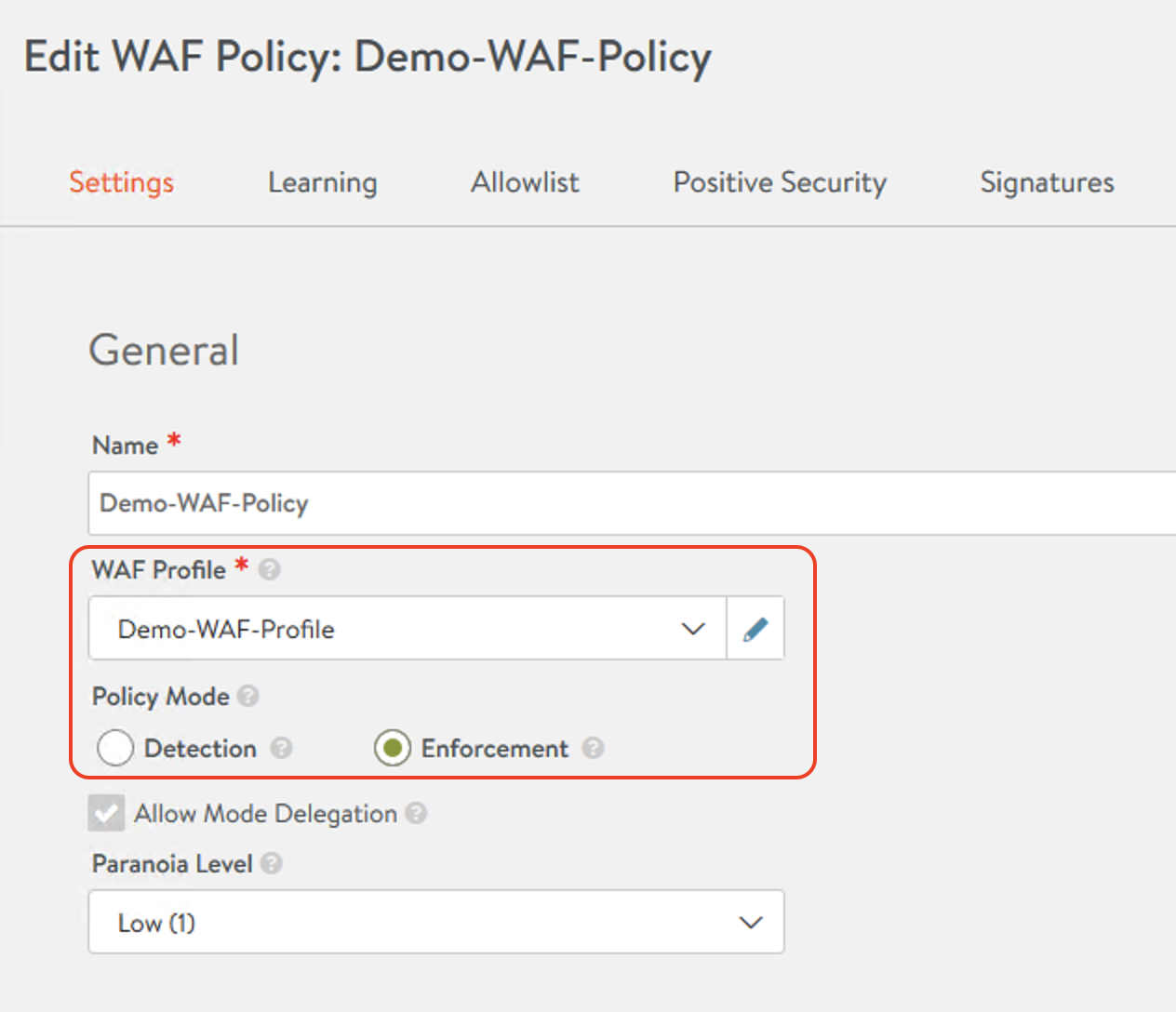

圖4 修改現有的系統Policy，或者建置新的Policy。
更重要的是在Signatures部分，管理WAF應該會想要檢視哪些Rule有開啟要進行阻擋，並且依據實際業務狀況進行相對應的調整。點擊Signatures後，首先看到的是CRS Versions，這裡當然建議大家選擇可支援的最新版本，如圖5所示，這是對應到OWASP CRS-2020-3的規則集。

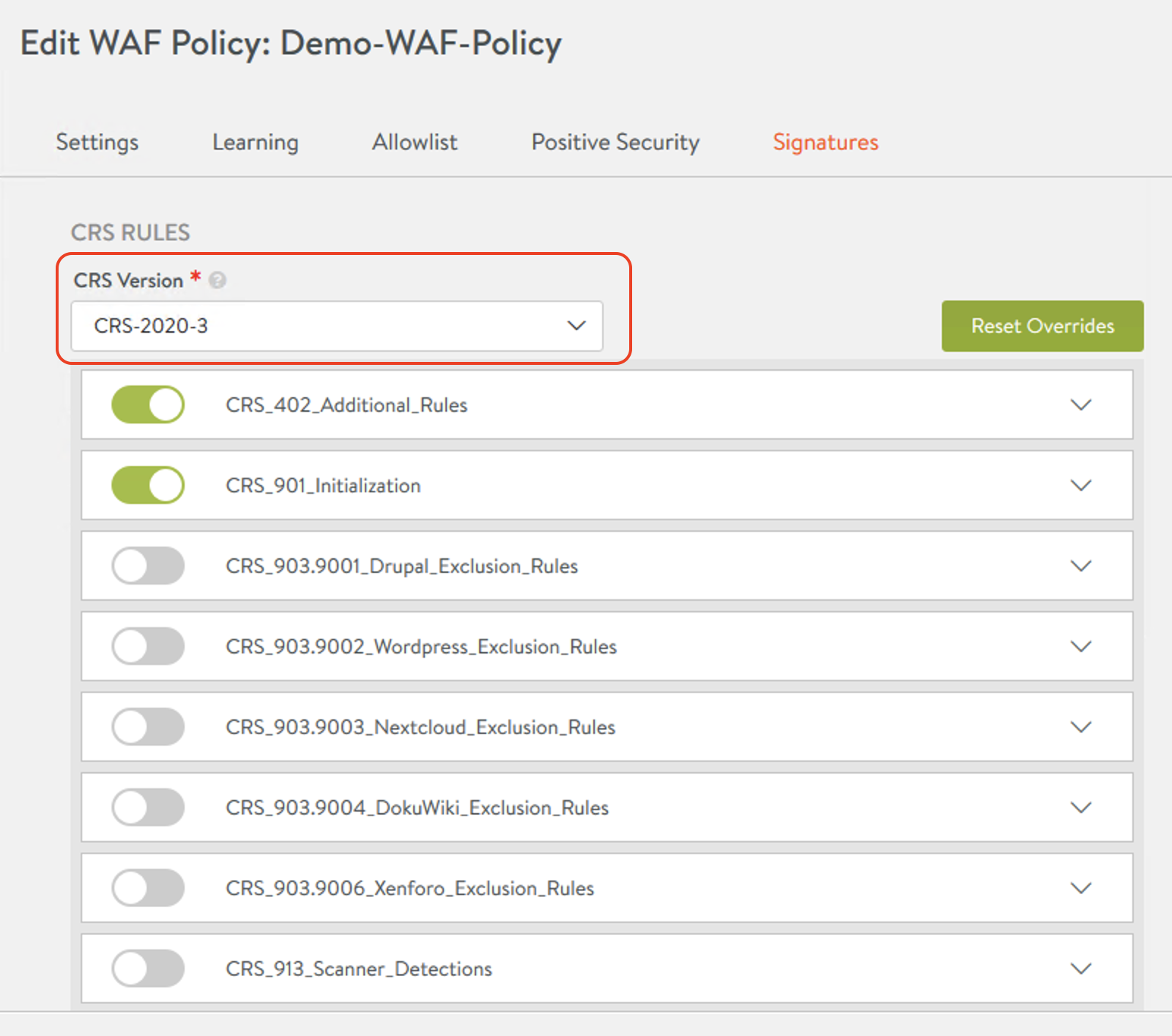

圖5 對應到OWASP CRS-2020-3的規則集。
接著就是一條條被定義出來的Core-Rule-Set，管理者如果要調整預設值，可以針對整個群集，例如CRS_942是對應到所有SQL Injection的規則，或者針對單一細項規則，如圖6所示，則是對應942140規則。

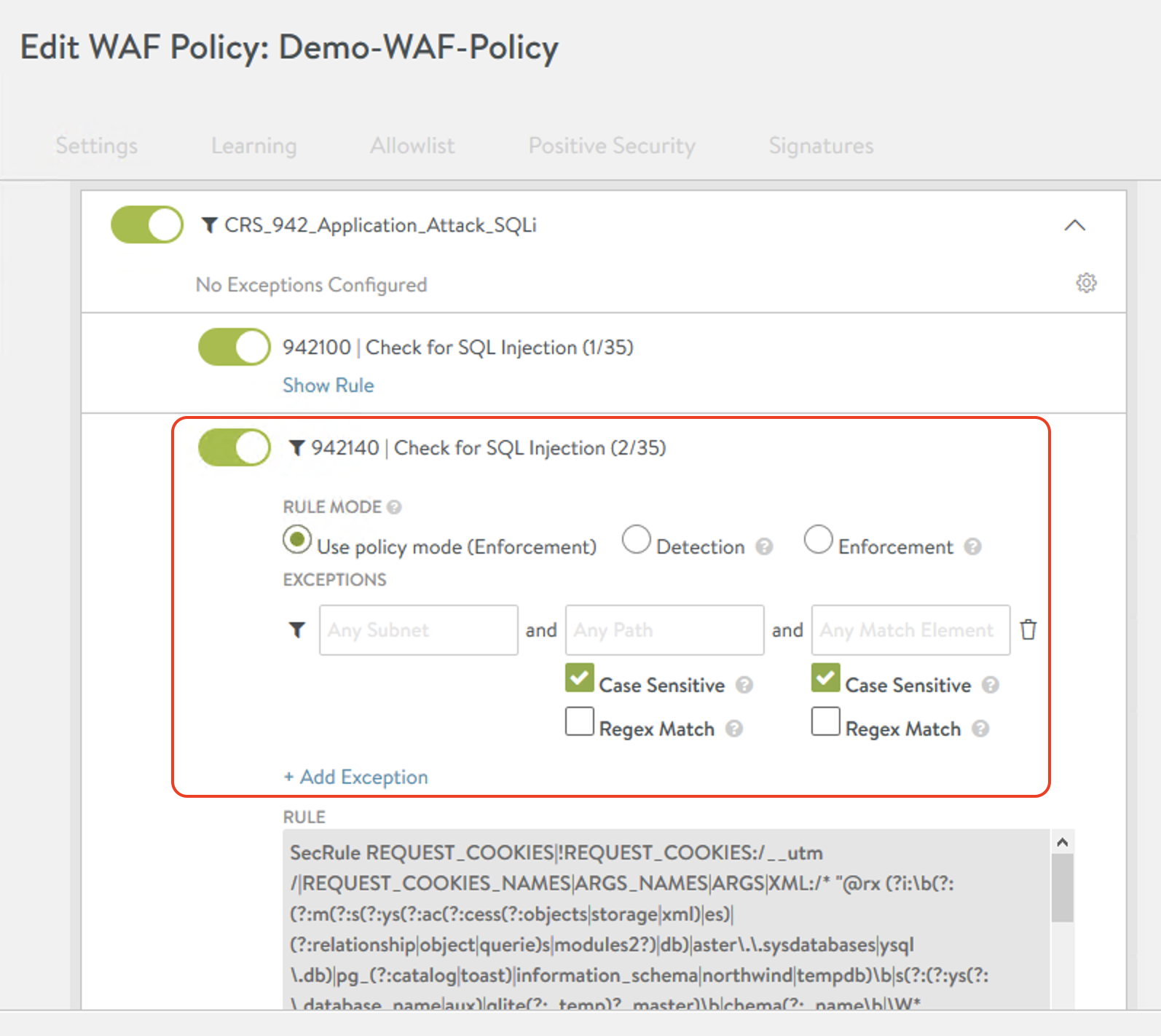

圖6 對應942140規則。
在圖6中，大家可以看到，預設NSX ALB WAF已經針對各條CRS規則提供了預設比對方式，我們也不會想去修改，但管理者可以選擇：
‧整條規則要打開，還是關閉（此規則是否要進行比對）。
‧若規則選擇為打開，當這條規則比對符合，對應這個攻擊的WAF行為是只要進行告知（Detection）或是阻擋（Enforcement），或是採用在前面整個Policy內訂立的預設值。
‧還可以設定Exceptions進行更細部的配置，例如這條規則只針對哪些應用。管理者可以藉由網段（Subnet）或是URL Path等來進行需要的配置。
簡而言之，在WAF Policy中，管理者可以對於各條規則在什麼條件下生效，進行細部的規範。更進一步，還能夠配置其他如主動學習的機制，這裡就不贅述。
在Virtual Service中啟用WAF

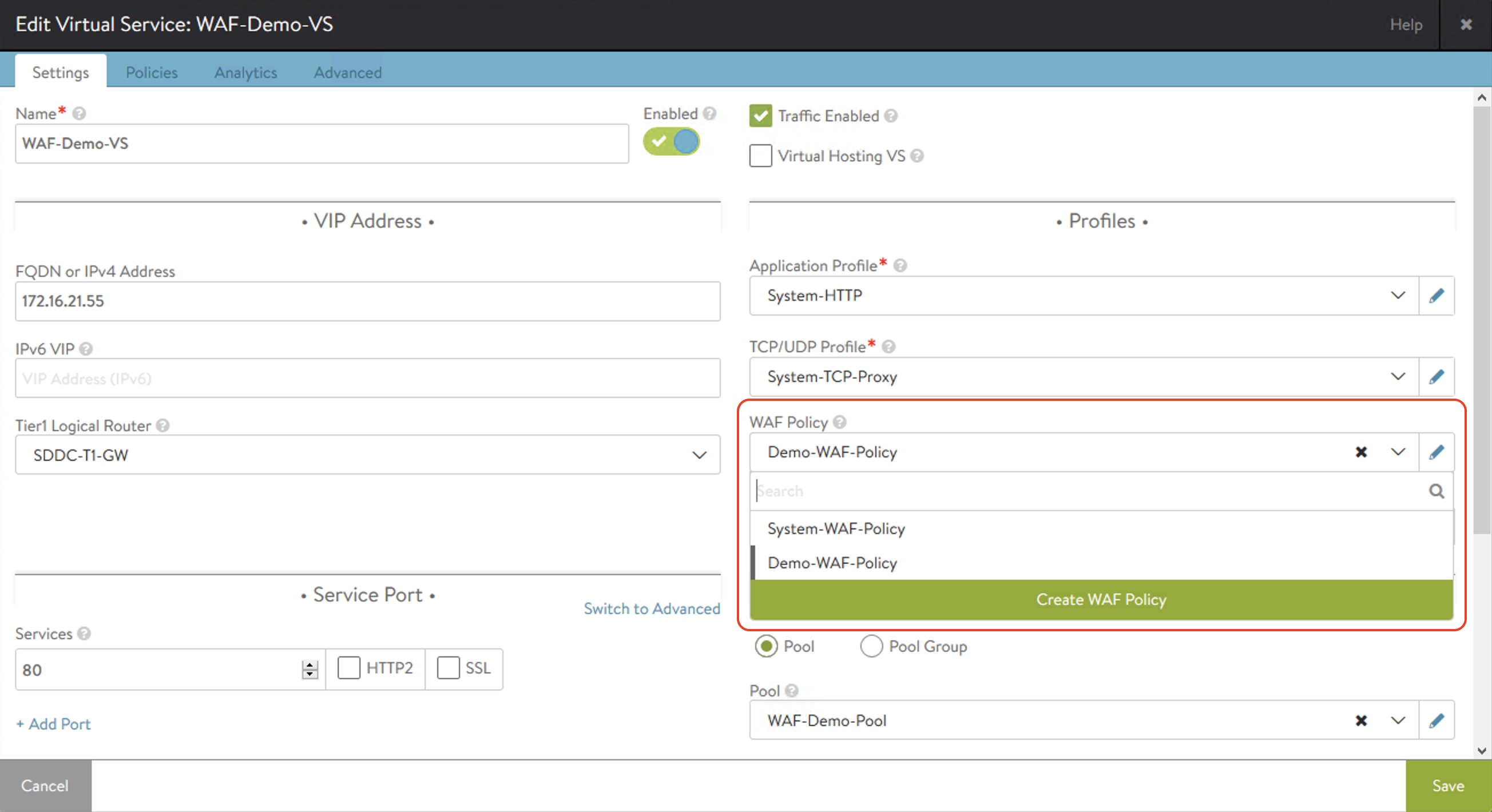

建立Profile和Policy之後，最後的動作就非常簡單，管理者可以在一個個採用HTTP/S的Virtual Service內選擇是否要將WAF打開。當選擇WAF-Policy時，這個Virtual Service以及後端的應用就被NSX ALB的WAF保護，如圖7所示。
圖7 選擇WAF-Policy後，Virtual Service以及後端應用將受到NSX ALB的WAF保護。
前面的步驟很單純，一般在客戶那邊包含設定內容的解說以及實際啟用WAF包含展示，都在一兩個小時內就可以完成。
但實際上WAF更重要的不僅是開起來，還包含怎麼知道有沒有正確的防護，還有是不是需要就防護的狀況進行後續的調整。因此，繼續討論一件更重要的事情：NSX ALB內提供了那些WAF日誌，讓管理者進行簡易的維運。
對於許多企業來說，建置Web Application Firewall的流程常常是這樣的：基於內外部安全規範因此請廠商來談，編了預算購買，裝起來可以動了。廠商教育訓練完，結束。然後？然後大家就你看我我看你不知道怎麼辦。反正應用看起來還可以動，也可以對稽核說有安裝了……然後就擺在那邊。但這時候，幾個常見的維運問題就可能會冒出來，比如說：
‧要是受WAF保護的應用在開發時有弱點，WAF上線後某些設計上應該是合理的連線受到阻擋，而造成使用上的問題，管理者怎麼知道？
‧要是應用實際上真的有受到外部攻擊，WAF除了阻擋外，是否有稽核紀錄已進行後續的防禦？
因此，接下來用一些實際的畫面展示給大家看NSX ALB Web Application Firewall「分析很完整」的部分。如同之前針對NSX ALB日誌功能的介紹，WAF的日誌本身也是紀錄相當豐富，可以提供管理者非常多資訊的。
直接舉一個WAF方案常見的展示。使用DVWA（Damn Vulnerable Web Application）平台來做Web應用攻擊測試，這裡只進行WAF的偵測（Detection）而不進行阻擋（Enforcement）。一個很簡單的Command Injection攻擊如下：
從圖8中可以發現，在這個網頁內除了輸入IP地址外，還輸入了特殊&&字元，然後在後面亂加指令。此時除了原本的ping動作外，駭客也可以在系統上隨便做事情或看到系統資訊。但因為此時已開啟WAF進行偵測，在Virtual Service的日誌裡，就可以看到上述的行為有被特別標記，如圖9所示。把這個日誌打開。除了標準的Load Balancing相關日誌外，在裡面特別寫到有WAF Match，如圖10所示。

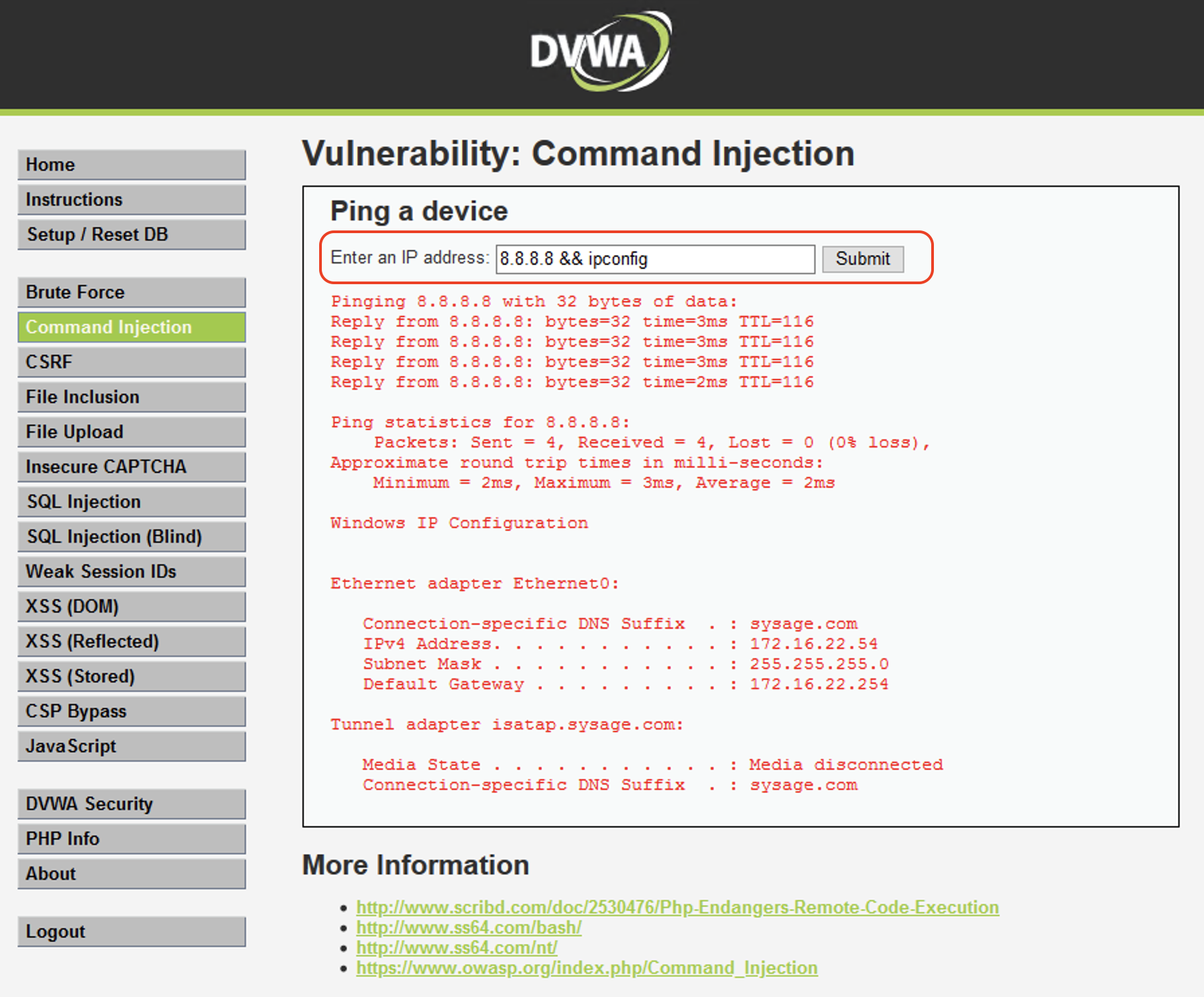

圖8 輸入IP地址、特殊&&字元，然後在後面亂加指令。

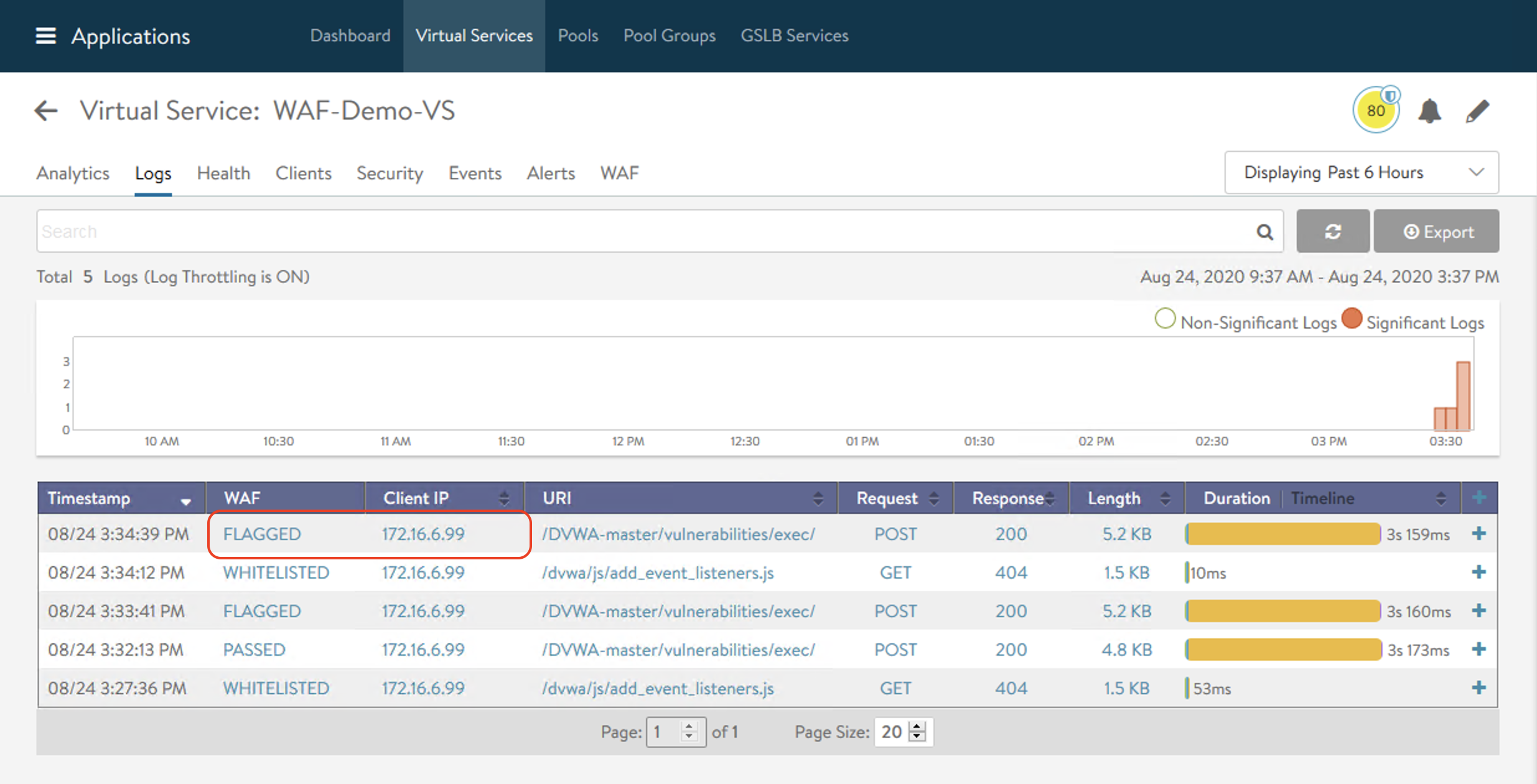

圖9 在Virtual Service日誌中特別標記了上述的行為。

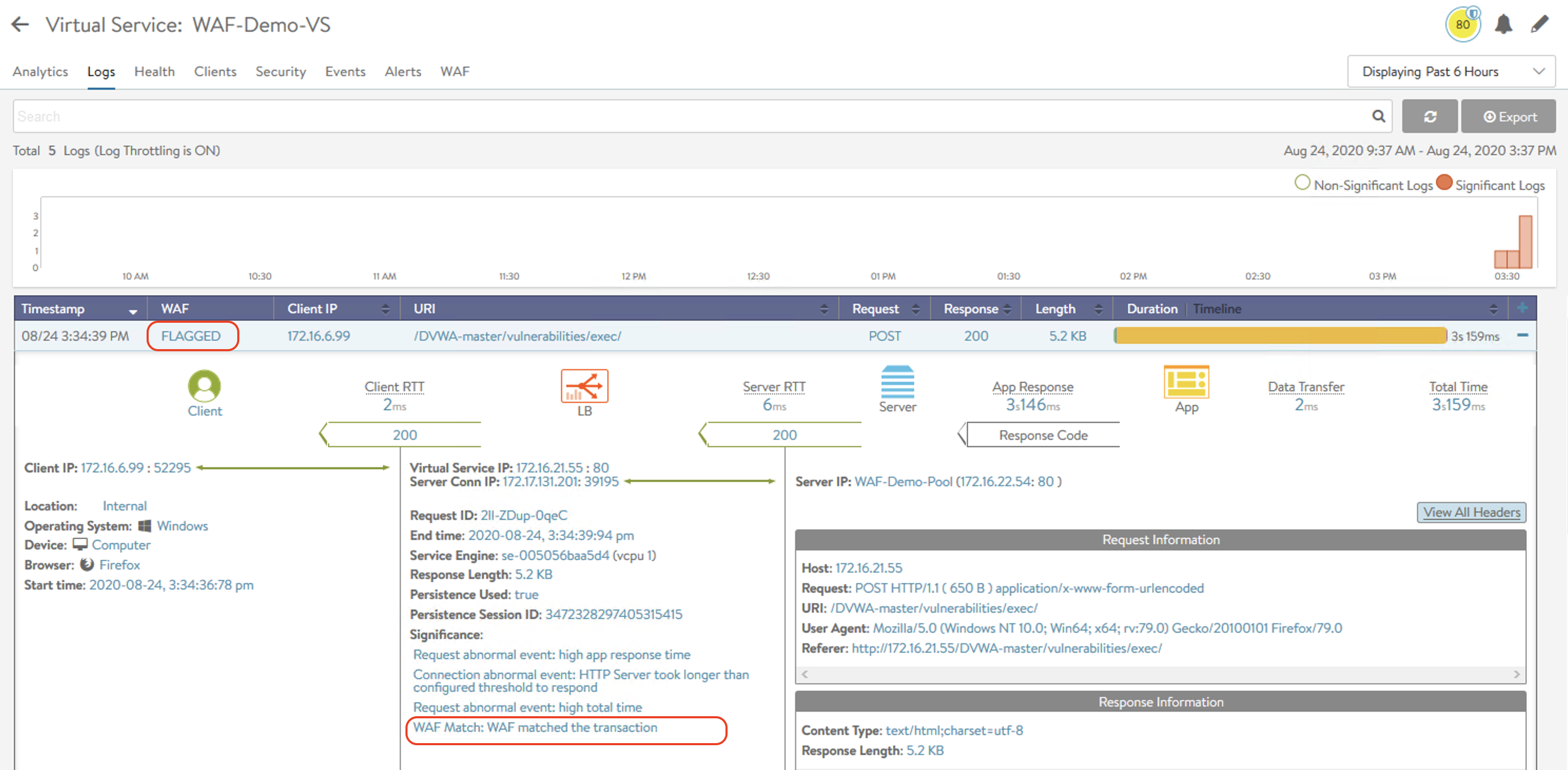

圖10 除了標準的Load Balancing相關日誌外，還特別寫到WAF Match。
接下來是重點。把這個日誌繼續往下拉，可以看到日誌內有關於WAF的資訊。如圖11所示，先是關於WAF的處理時間，然後下面說明此交易符合WAF內的哪些攻擊規則。發現符合三條規則，可以一條條展開來看細節（圖12～圖13），從圖中可以看到WAF稽核紀錄裡說明了這個交易：

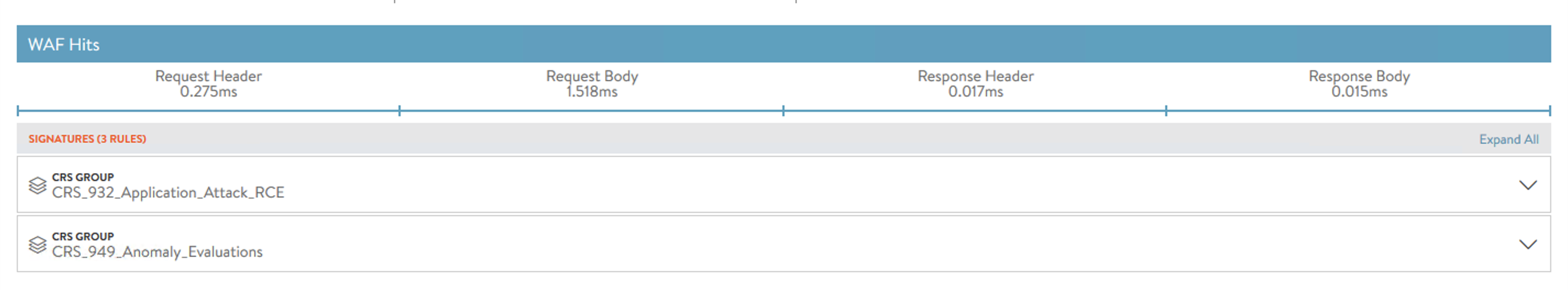

圖11 日誌中顯示與WAF相關的資訊。

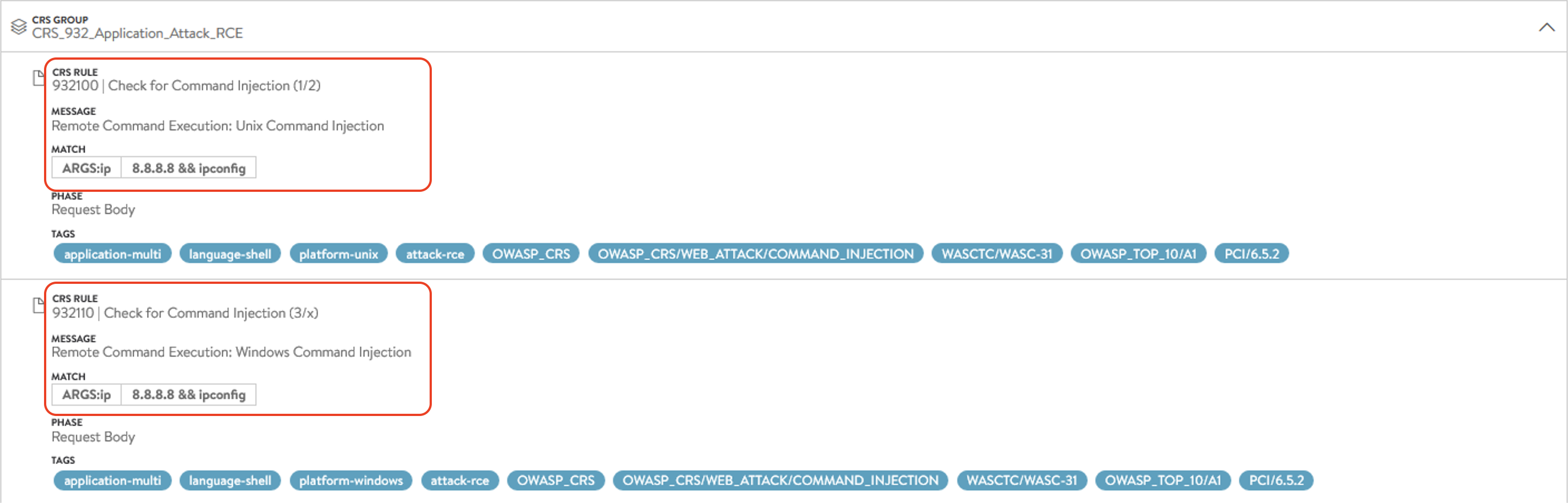

圖12 符合三條規則，檢視所符合第一、第二規則的細節。

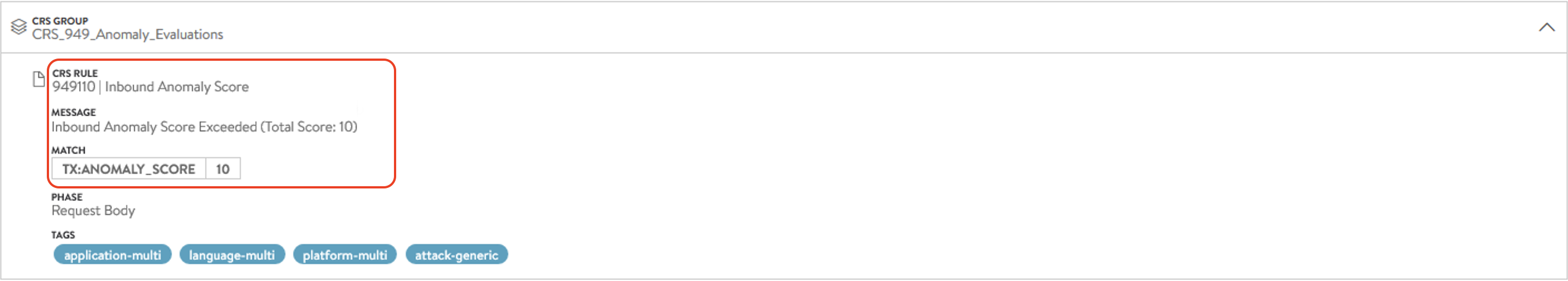

圖13 檢視所符合第三條規則的細節。
‧撞到了哪一條攻擊比對規則。
‧對應的原因。在紀錄內，包含用戶輸入的不正常參數都已被直接列出。
再舉第二個例子，同樣在DVWA平台內進行SQL Injection測試。如圖14所示的網頁，原本要求輸入用戶ID，就可以回應對應的用戶姓名。但這裡輸入的是' or '1'='1這樣的特殊字元，在疏於防護的狀況下，後端資料庫讀取了這樣的語法，就把所有的用戶全部列出來。接著，就直接檢視對應到這個攻擊的WAF日誌，很明確地列出了符合SQL Injection的特徵攻擊方式，如圖15～16所示。所以重點是：如果各位就是管WAF的那個人，無論目前是在應用前期學習與偵測階段，或是環境已經上線。NSX ALB WAF不僅僅只是幫忙進行防禦，也可以明確地把違反的理由列出。此時，各位與應用團隊就可以進一步討論：

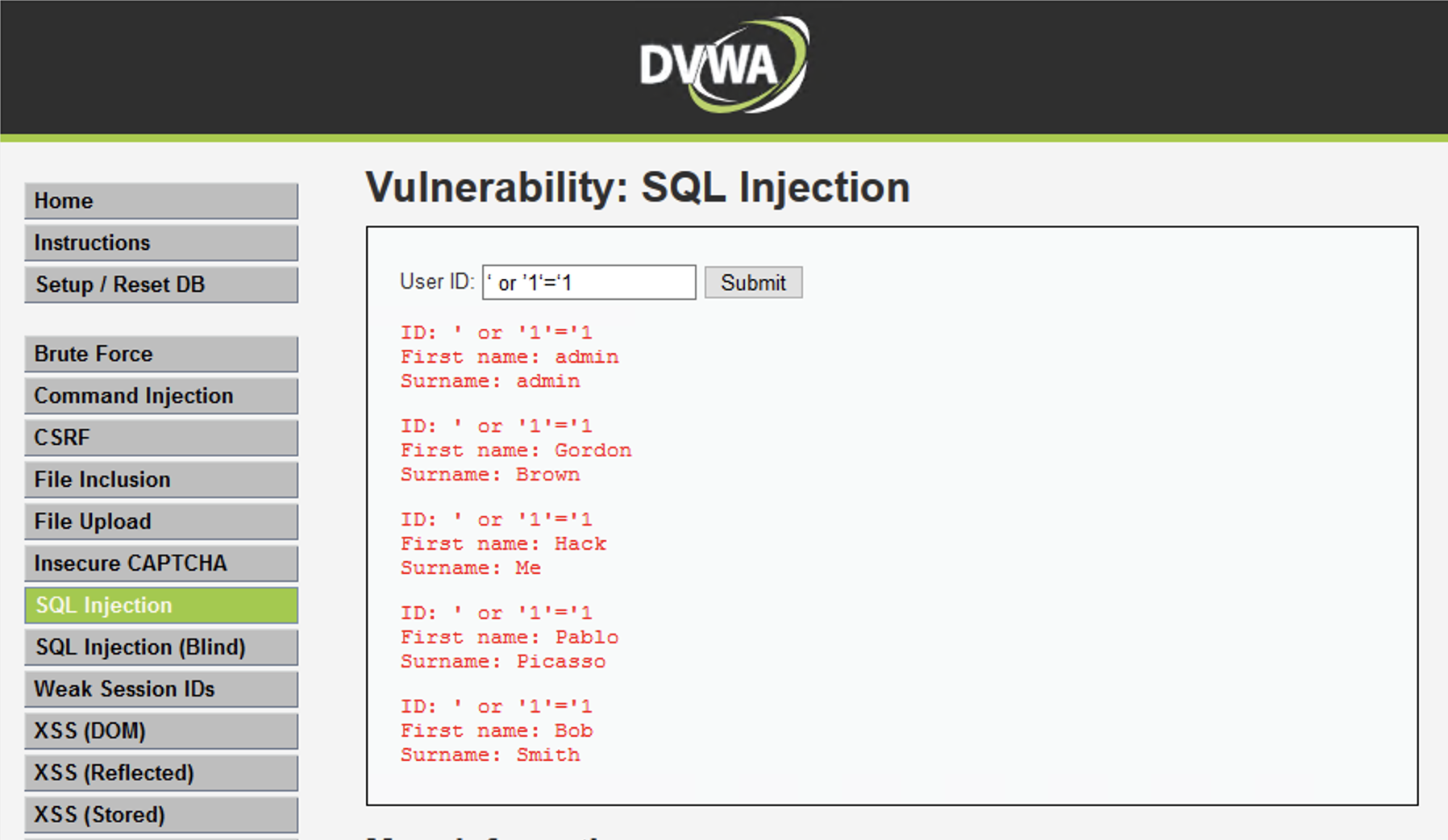

圖14 在疏於防護的狀況下，後端資料庫把所有的用戶全部列出來。

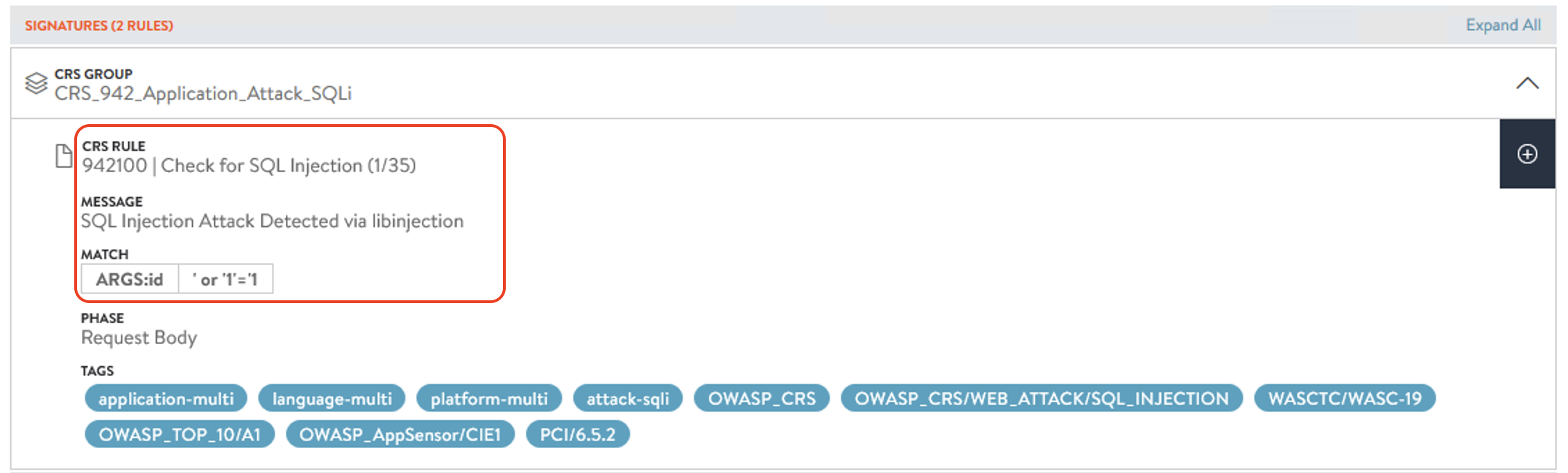

圖15 WAF日誌內出現符合SQL Injection的特徵攻擊方式。

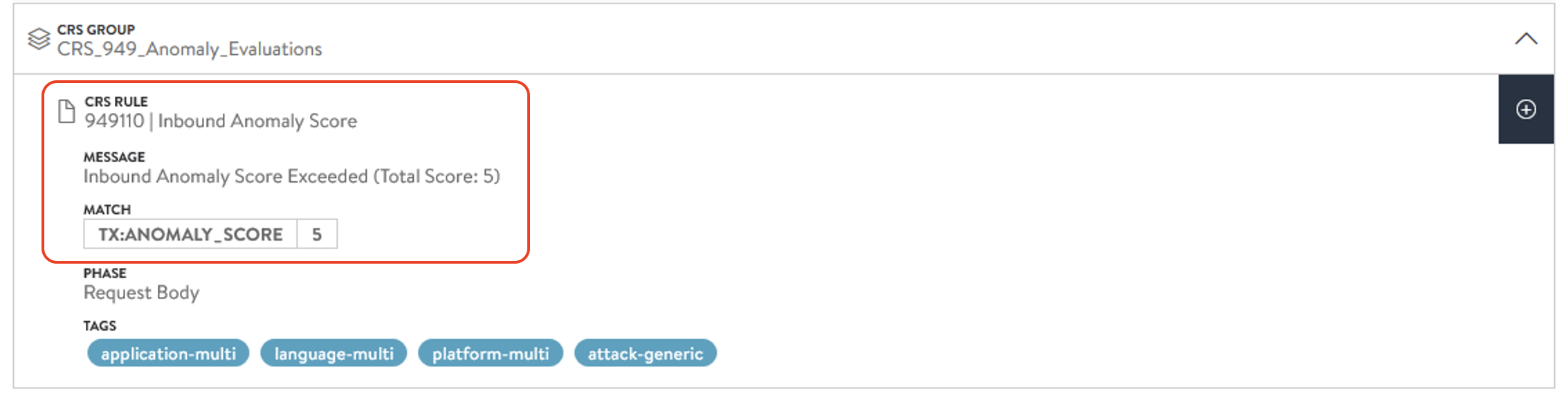

圖16 WAF日誌內出現符合SQL Injection的特徵攻擊方式。
‧為何會被認為發生攻擊？這個攻擊是真正惡意的攻擊，還是應用開發時本身的錯誤？
‧如果是外部惡意的攻擊，那很好，就用WAF擋掉。
‧如果是內部程式的狀況，此時開發團隊可否短期內修正這個問題？
‧如果短期內無法修正，但業務需要正常運作，那WAF這裡是否需要繼續監控這些規則，或是要特定設定一些例外條件，讓業務未修正之前仍然可以作業？
結語
對於NSX Advanced Load Balancer內Web Application Firewall的簡短介紹就先到這裡。若各位已經考量或實際利用NSX ALB來作為重要網頁應用的負載平衡方案，在系統效能允許的狀況下，在同一平台內直接啟用NSX ALB的WAF功能來提供網頁防護是非常簡易且好用的。
