用Traffic Shaping機制 即時管理VM網路流量

但現實往往是殘酷的，就是因為資源有限，所以管理者必須大傷腦筋，如何讓資源不論是在運算能力、儲存容量與網路頻寬上可以有效且充分地利用，相關的管理機制也才因此應運而生。

什麼是Traffic Shaping

在開始之前，先來談一下Traffic Shaping是何方神聖？不要想得太難，基本上就是管理電腦網路流量的一種技術，它具有兩種目的，一是將網路最佳化，改善封包的延遲率；其次是確保網路可用頻寬（無論是增加或減少），以維持網路的品質。

說到Traffic Shaping，不免都會提到P2P的例子。在以往家用網路頻寬還不是那麼足夠的時候，使用P2P軟體常常都會碰到一種窘境，就是「上傳頻寬被吃死導致無法下載」的情況。那是因為在TCP交握式封包的原始設計中，對方若遲遲無法收到ACK封包，就會停止後續封包的傳送。

而利用Traffic Shaping做最佳化的時候就可以避免掉這種尷尬，它可以讓ACK封包「預先埋伏」在上傳封包的隊列之中，使得對方可以在無須等待ACK封包的情形之下，順利地將封包持續傳送出去。接下來，要進入本文的主題，也就是Traffic Shaping的第二種目的——確保網路可用 頻寬。

有關VMware vSphere平台的網路管理一直是一個課題，除了VMware本身，其他有關網路管理的軟硬體廠商也提供了相當多的技術，讓IT人員有多樣化的選擇，當然大多所費不貲。

VMware也於2013年提出了VMware vSphere平台的網路解決方案NSX，無疑是增加了更多的彈性。但礙於版權要另外購買，或者是新技術的推出，大多數人採取的是先觀望的態度，目前實際運用的例子尚屬不多。

其實，VMware vSphere平台上就有可以達到一般網路管理的機制可供利用，以下就模擬一台VM虛擬主機受到惡意軟體感染，不斷對外送出大量封包為例，實際來看看如何利用Traffic Shaping技術，限制該台受感染的VM虛擬主機對外流量，使其不影響其他在VMware vSphere平台上的VM虛擬主機。

Traffic Shaping在vDS上的應用

根據VMware的官方文件說法，在標準的虛擬交換器（vNetwork Standard Switch，vSS）上，Traffic Shaping只能用來管理Outbound（進入VM虛擬主機）的流量，而在分佈式交換器（vNetwork Distributed Switch，vDS）上，不論是Outbound或Inbound，都可以藉由Traffic Shaping來做為流量的管理（圖1）。

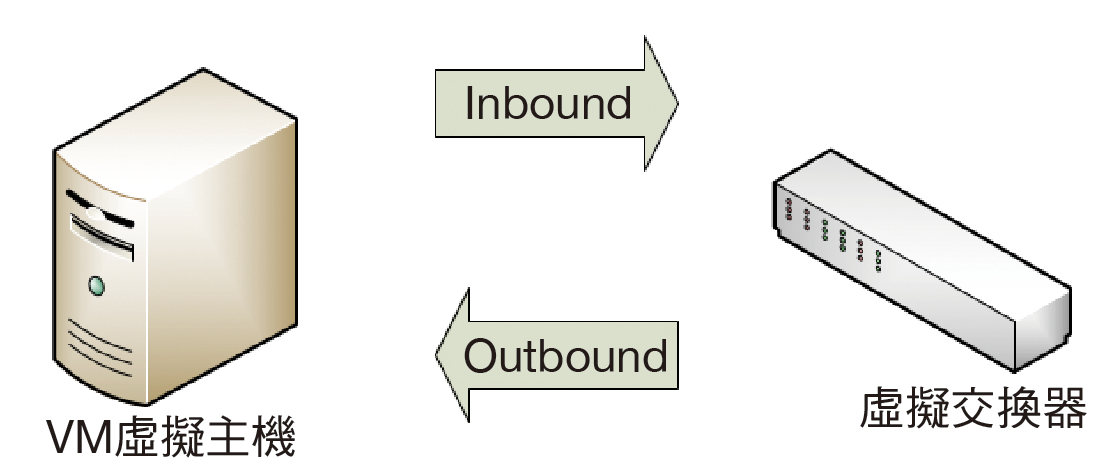

▲圖1 相對應的位置關係。

這裡要先釐清一個觀念，所謂Outbound或Inbound都是以站在虛擬交換器（不論是vSS或vDS）的角色上來看的，這跟平常慣以VM虛擬主機為主的方向剛好相反。換句話說，若要限制的是VM虛擬主機的上傳頻寬，則要調整的方向就是Inbound（之後的設定名稱為ingress）的數值，千萬不要搞混了。

由於VMware一直鼓勵使用者改用Web的方式進行管理，如圖2所示，所以本文也從善如流，將全程以vSphere Web Client來做示範。慣用傳統vSphere C# Client的使用者也不必擔心，所有操作其實大同小異。

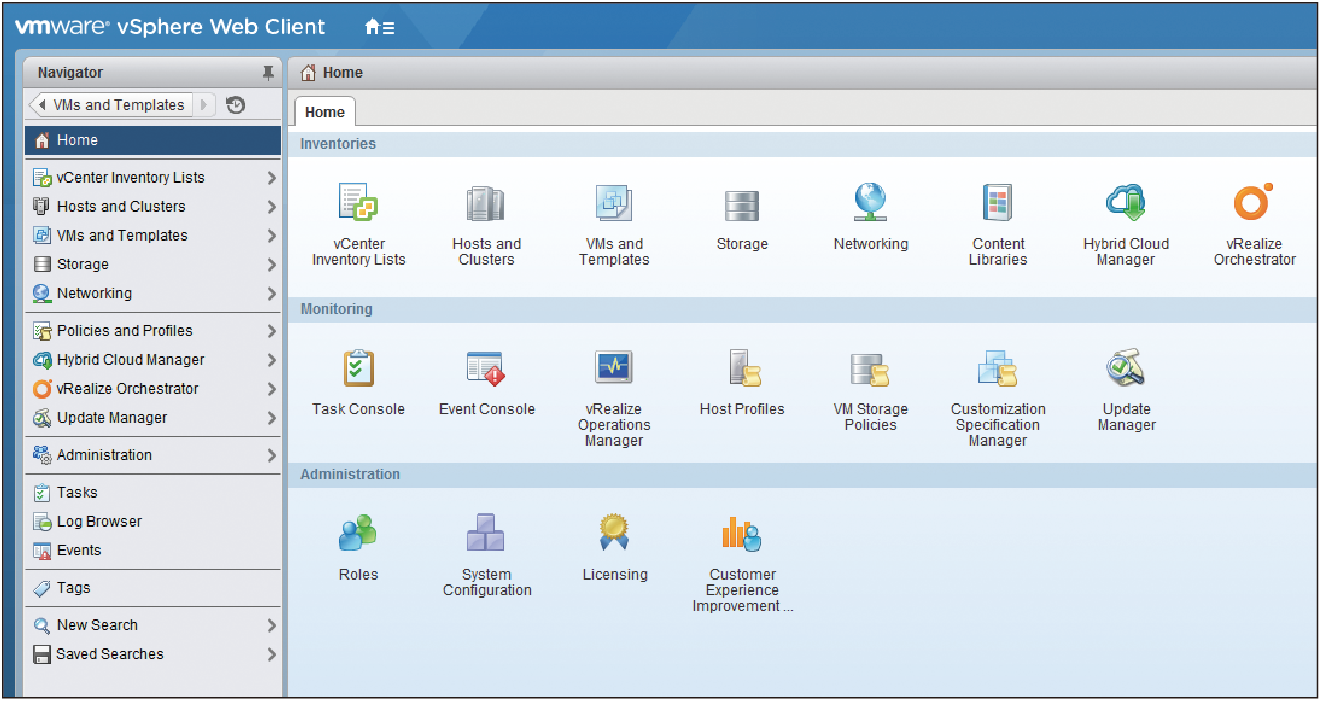

▲圖2 使用Web Client登入vCenter管理畫面。

假設流量異常的那台VM虛擬主機名稱為「VM-A」，依圖3所示，網路是接在vDS名稱為「CPS-VDS」上的「Segmt100」這個Port Group下。

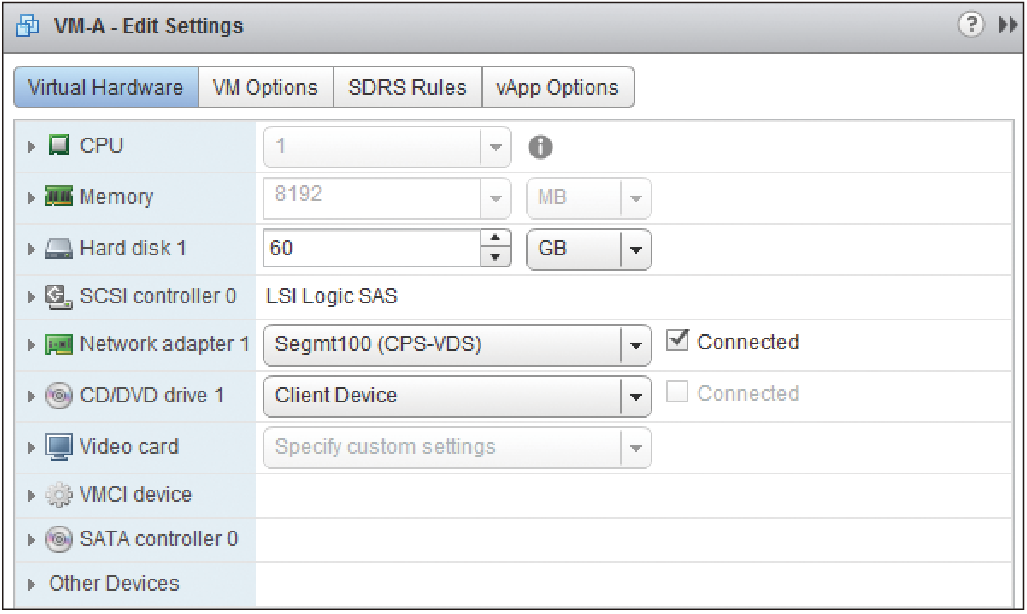

▲圖3 VM-A硬體配置。
