前文說明了Kubernetes內傳統的Network Policies運作限制，並示範採用NSX搭配Antrea時如何在UI管理介面中進行群組、安全政策的配置並收集日誌。本文將回到技術層面，說明Antrea + NSX的運作架構，並詳細說明流程一，預先安裝NSX、Kubernetes Cluster、下載對應NSX Agent配置檔等相關事項。
前篇文章與大家討論並展示了使用Antrea搭配NSX Manager來提供便利且企業等級的容器網路安全機制，以及與原生Kubernetes Network Policies的運作方式比較。採用Antrea搭配NSX Manager是VMware在各個不同企業客戶介紹容器方案時的主打功能之一，也受到很多客戶青睞希望在生產環境內進行部署。因此，接下來兩篇文章將把重點放在如何進行Antrea與NSX Manager的連結整合流程。但在詳細進入流程討論前，先說明Antrea與NSX Manager的方案架構。
圖1是在Kubernetes Cluster內運用Antrea作為Container Network Interface元件，並且與NSX Manager進行整合的架構。

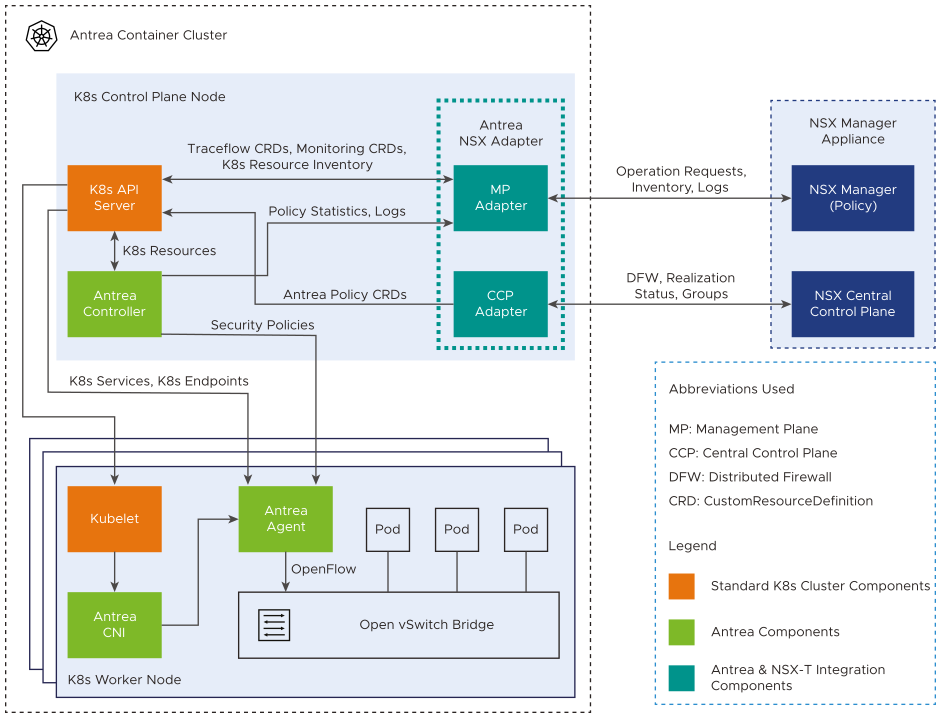

圖1 在Kubernetes Cluster內運用Antrea作為Container Network Interface元件，並且與NSX Manager進行整合。
重要構建說明
接下來，討論相關重點構件。
Antrea構件
與之前討論Antrea本身的架構相同，在每個Kubernetes Nodes內都會有一個Antrea Pod來負責：
‧接收來自Kubernetes API Server的指示，編寫相關的網路與安全需求，如Pod之間的網路連接。
‧由Antrea Controller端接收Antrea Network Policy的要求，提供Pod上的安全策略。
‧透過本機上的Open vSwitch來實現上述功能。
而在Kubernetes Cluster中，於Master Nodes內也會部署一個Antrea Controller Pod，這個Controller Pod是Antrea的安全控制端，負責與K8s API Server那邊抓取K8s Inventories的相關資訊，並取得對應Antrea Network Policy的CRD（Customized Resource Definition）要求。
上述構件都與之前描述標準Antrea方案一模一樣，唯一要注意的是，Antrea至少必須採用1.2.3的社群版本，或1.3.1-1.2.3的商用版本，才會支援與NSX整合的功能，這是在使用此功能前需要特別注意的。圖2是VMware Container Networking with Antrea 1.3.1-1.2.3的Release Note（https://docs.vmware.com/en/VMware-Container-Networking-with-Antrea/1.3.1/rn/VMware-Container-Networking-with-Antrea-Version-131-123-Release-Notes.html），裡面標注方框部分就是對於NSX整合新功能的描述。

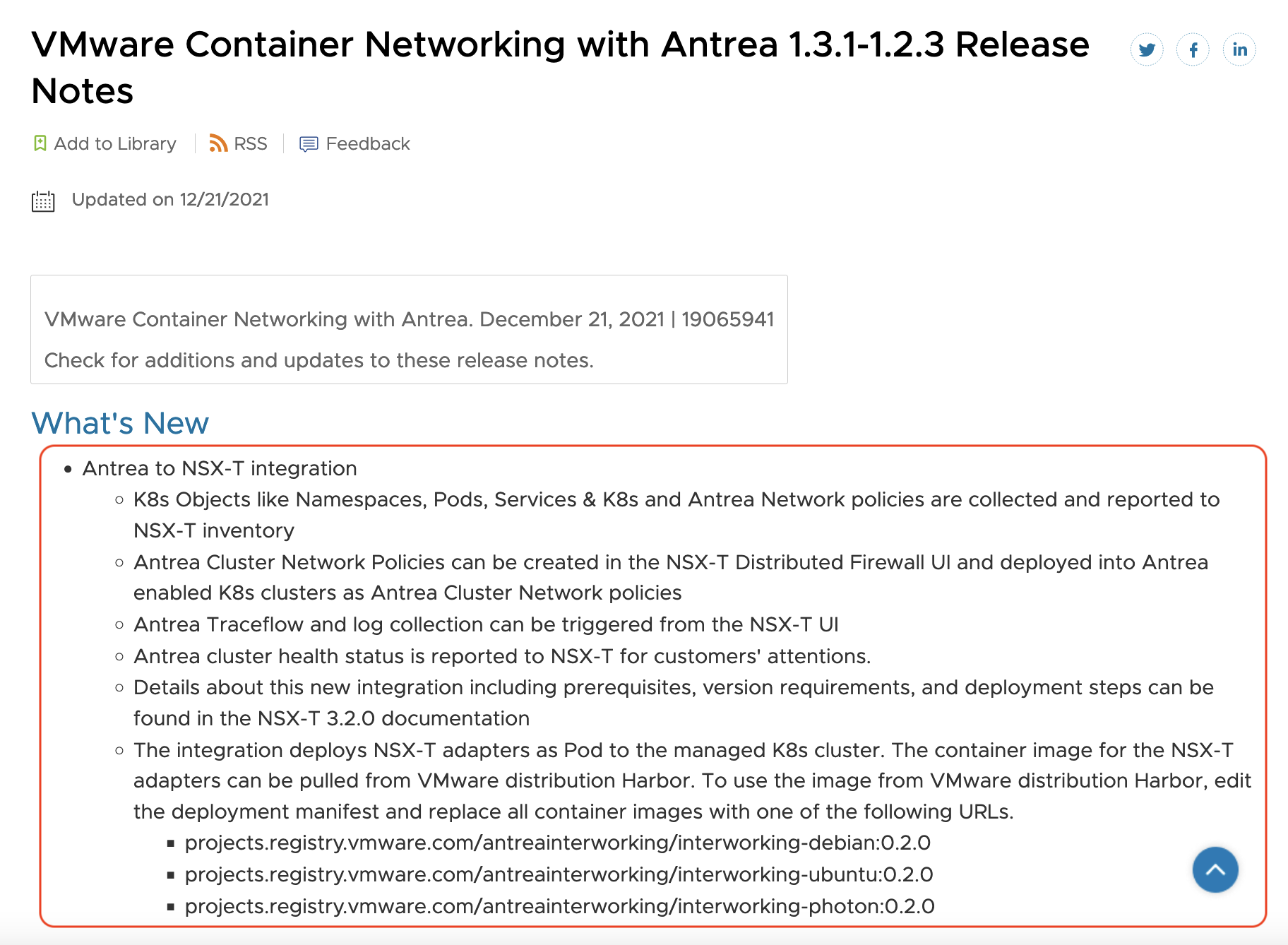

圖2 對於NSX整合新功能的描述。
Antrea NSX Adapter
在進行NSX整合時，Kubernetes Cluster內會配置一個獨立的Pod，在圖1的架構圖內叫做Antrea NSX Adapter。這個Pod一方面負責與Kubernetes內的API Server以及Antrea Controller Pod通訊，包含抓取Kubernetes相關Inventory資訊，以及送出從NSX取得的群組與防火牆政策配置。另一方面，則是與NSX Manager進行連接，提供上述的資訊。
在做完Antrea + NSX整合後，如圖3所示，Kubernetes Cluster內會出現一個開頭為interworking的Pod，就是這裡討論的Antrea NSX Adapter。

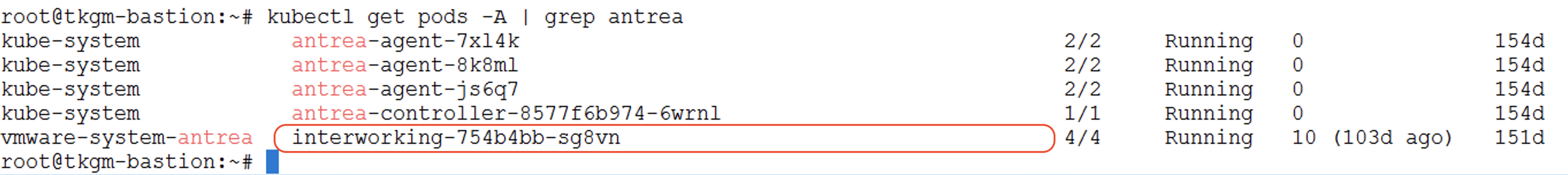

圖3 Kubernetes Cluster內會出現一個開頭為interworking的Pod。
單純安裝Antrea作為K8s Cluster CNI時，不會有上面這個Pod出現，只有在進行NSX整合時才需要。在後面討論Antrea+NSX的安裝步驟時會看到相關的配置流程。
NSX Manager
這裡的NSX Manager就是一般熟悉的VMware NSX內的Manager構件，可以是一台或三台做叢集均可。這邊就是真正透過UI介面進行群組配置以及防火牆政策的地方。請留意以下幾個重點：
‧NSX Manager作為管理∕控制層來使用，不是資料∕轉發層。在此架構內，透過NSX Manager的UI介面進行安全政策配置以及查詢Kubernetes Inventory資訊，但是真正的防火牆實現是由Antrea呼叫OVS來進行。
‧因此，在此架構中，NSX僅僅作為管理∕控制層。不需要連接vSphere做Transport Node Preparation，不需要建TEP介面啟用Overlay網路。若想要用同一組NSX Manager同時管理SDDC虛機環境與Kubernetes環境當然沒問題，但單純討論Antrea + NSX的整合時，NSX就只需要安裝Manager而已。
‧也因為所有「真正的功能」都是在Antrea內透過OVS實現，因此Antrea + NSX這個安全方案能夠或不能夠做到什麼，重點其實是在Antrea內有沒有開發出此功能，而不是NSX本身有沒有支援。例如，需要Pod之間不僅有L4防火牆，還想要L7的檢查功能、IDPS方案的整合等等。在方案架構內，這些功能會需要在Antrea端先做出來，然後才是於NSX Manager端來提供管理的介面。
這裡再補充一下，在前面討論到Antrea+NSX可以提供較傳統Network Policies更完善的功能，架構上其實要分成兩部分：
‧NSX Manager是管理層，提供簡易使用與維運的UI介面。
‧Antrea在轉發層實作比傳統Network Policies更強的安全策略功能。在Antrea中，這個功能是透過CRD（Customized Resource Definition）來實現，叫做Antrea Network Policy（https://antrea.io/docs/main/docs/antrea-network-policy/）。透過這個強化的CRD構件，Antrea可以提供日誌、基於Tier的防火牆配置順序、設定明確的Deny規則等等。
因此，整個內部作業流程是管理者在NSX UI內進行了需求的群組及規則配置，在Kubernetes Cluster內的Antrea NSX Adapter Pod取得這些配置要求，送給Antrea Controller後交給每個K8s Node裡面的Antrea Agent，編寫Open vSwitch來實現防火牆配置，大概是這樣。
接下來，就更仔細地與大家介紹將Antrea與NSX Manager整合的手動安裝流程。大致上，整個流程可以用圖4來表示。

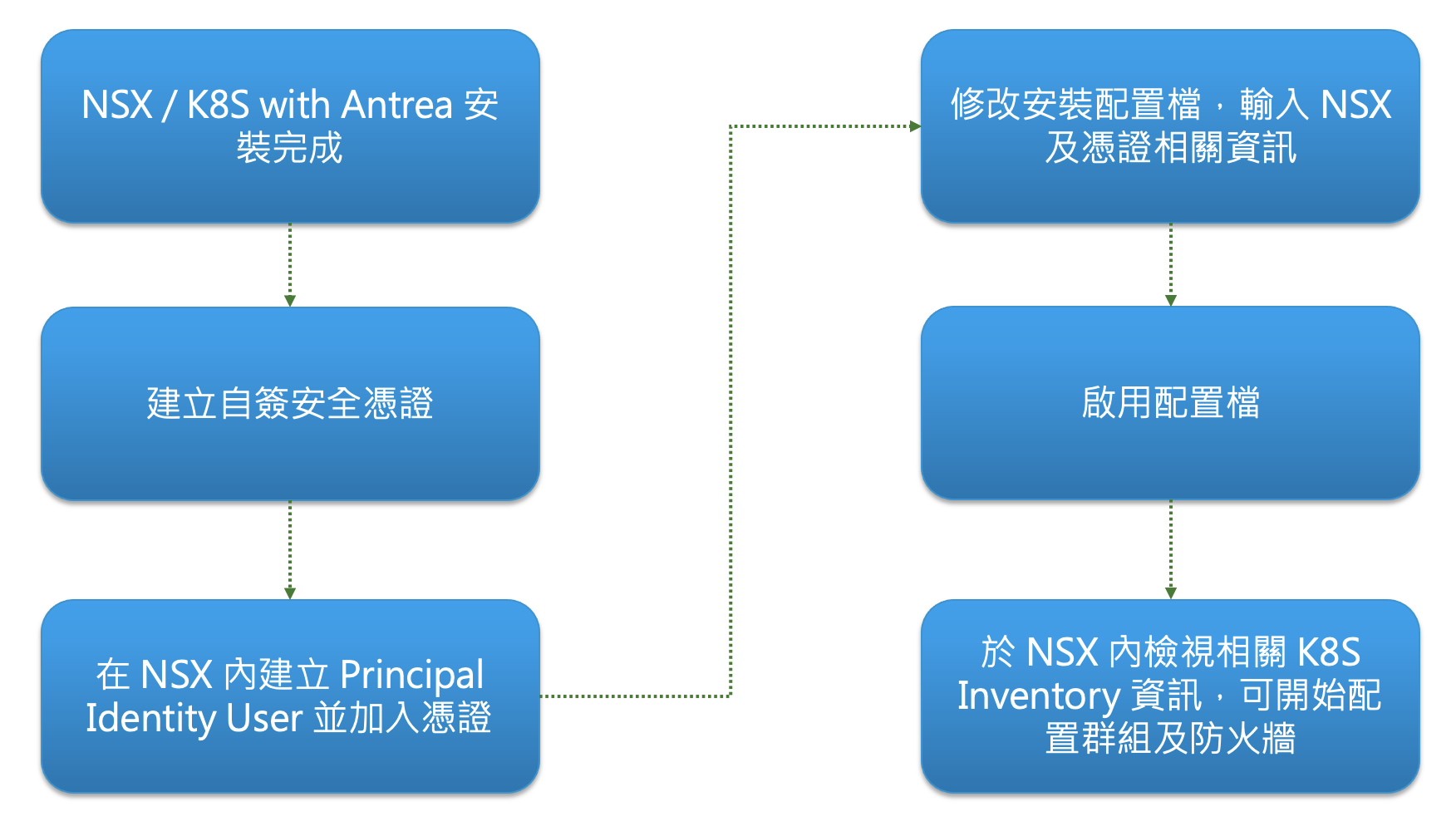

圖4 Antrea與NSX Manager整合的手動安裝流程。
這兩篇文章會一個一個流程細部逐步與大家進行討論，希望在這邊的介紹完成後，大家有興趣的話也能在自己的Lab裡面按圖施工，完成需要進行的作業。這裡的安裝方式主要基於官方文件（https://docs.vmware.com/en/VMware-NSX-T-Data-Center/3.2/administration/GUID-DFD8033B-22E2-4D7A-BD58-F68814ECDEB1.html , " Registering an Antrea Container Cluster to NSX-T Data Center"）進行說明，有興趣也歡迎參考。
流程一：先將NSX/Kubernetes with Antrea安裝完成
基本上，無論是採用原生Kubernetes、Tanzu Kubernetes Grid或vSphere with Tanzu，整合NSX Manager的手動安裝方式都一模一樣。在進行相關的註冊作業前，應該需要完成以下步驟：
1. 完成NSX Manager安裝，並輸入需求的授權碼。此方案內NSX構件只需要Manager就好，不需要去連接vCenter，不需要在vSphere上做Transport Node Preparation、建立Overlay這些事情。只要將Manager本體安裝完成即可。
2. 完成Kubernetes Cluster安裝，採用Antrea作為底層的Container Network Interface。
3. 下載正確版本的NSX與Antrea整合配置檔。
第1個步驟相信熟悉NSX方案的讀者都應該相當清楚，細節就不多談。唯一多說一句就是記得要用3.2之後的最新版本。3.1以前的NSX是沒有支援Antrea整合功能的。
第2個步驟的重點在於採用哪種Kubernetes方案架構，各自有部署新的Kubernetes Cluster的方法。舉例來說，當採用vSphere with Tanzu時，在Supervisor Cluster都安裝完成後，就可以手動撰寫一個TanzuKubernetesCluster的YAML檔案，並配置需求的Master Node/Worker Node數量、Storage Class、選擇CNI要採用Antrea、配置Pod CIDR等等，細節請參考相關的產品文件，或與VMware技術人員詢問。
但這邊有一個重點：Antrea在社群版本1.2.3之後才有支援NSX整合的功能。如果安裝的Kubernetes Cluster是原生方案，那Antrea當然是使用社群或是VMware企業支援的最新版本。但在使用Tanzu Kubernetes Grid或是vSphere with Tanzu時，Antrea不用手動安裝，因為在Tanzu Kubernetes Cluster建立時就已經配置在內了。此時，「務必確認TKC使用的Antrea版本是有支援NSX整合的版本」。
這邊先直接講結論：
‧在使用Tanzu Kubernetes Grid時，需要採用1.5以上的版本。建立的TKC必須是1.22之後，才會配置支援NSX整合的Antrea版本。
‧在使用vSphere with Tanzu時，建議採用最新的vCenter，建立的TKC必須是1.22之後，才會配置支援NSX整合的Antrea版本。
這裡很重要。通常整合失敗接不起來，這裡就是第一個犯錯的地方。要確認Tanzu內Antrea的版本，一個最直接的方式就是去看Antrea Controller的描述檔，可用kubectl describe指令去看Antrea Controller的Pod。

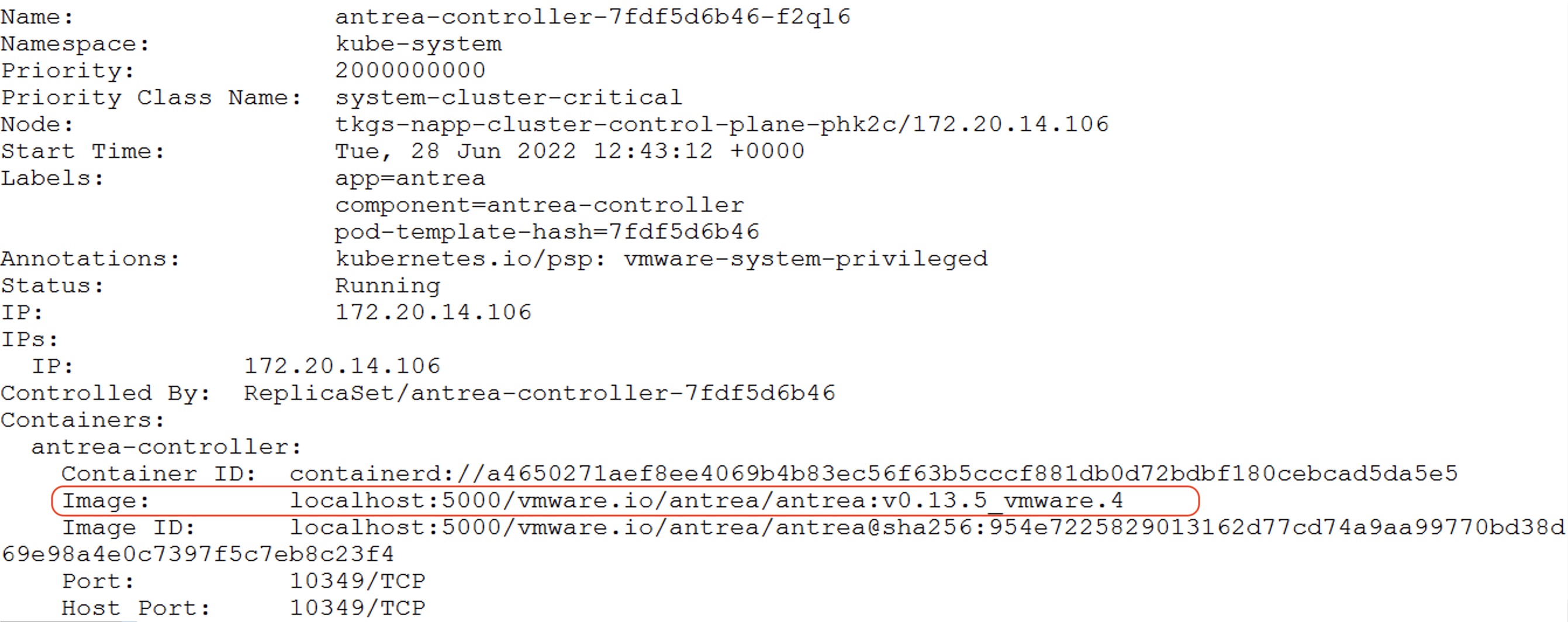

圖5所示的描述檔是使用vSphere with Tanzu，TKC採用1.21.6的Kubernetes，此時可以看到安裝的Antrea版本，社群編號是0.13.5，這對應到的是VMware Container Networking with Antrea的1.2.0-0.13.1企業版本，還沒有支援NSX整合。
圖5 檢視描述檔內容，尚未支援NSX整合。
圖6所示是另外一個1.22.9版的TKC，安裝的Antrea版本顯示為社群1.2.3，對應企業版本為1.3.1-1.2.3，這就是有NSX支援的版本了。

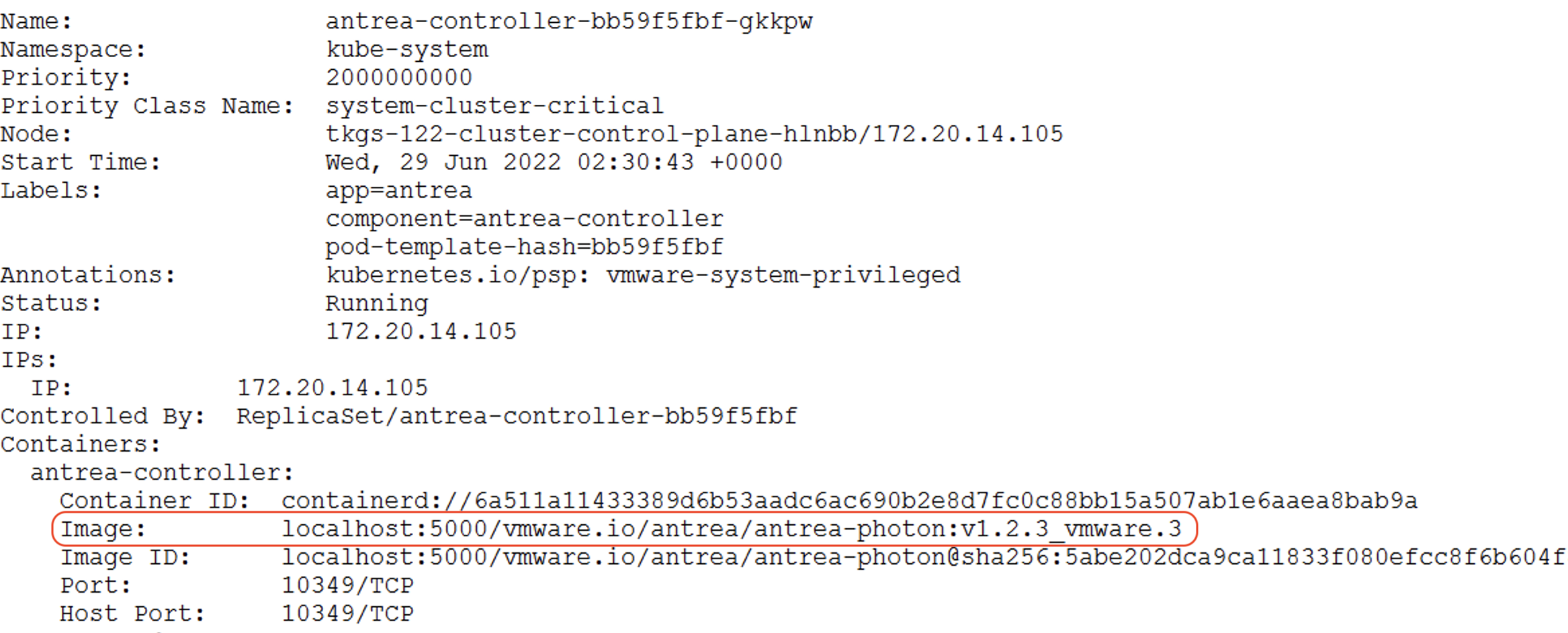

圖6 檢視1.22.9版的TKC，這是有NSX支援的版本。
重點再度強調一下：Tanzu方案內，要1.22之後的TKC內使用的Antrea構件，才有支援NSX整合功能，1.21版以前的沒有。
本流程內的最後一個步驟是，要下載對應的NSX Agent配置檔。這裡的配置檔務必要抓與TKC內安裝Antrea同個商業版本的配置檔。以上面的TKC 1.22.9、Antrea商業版本是v1.3.1-1.2.3為例，下載的流程首先是到VMware All Download內找VMware Antrea，然後找對應的版本，如圖7所示。

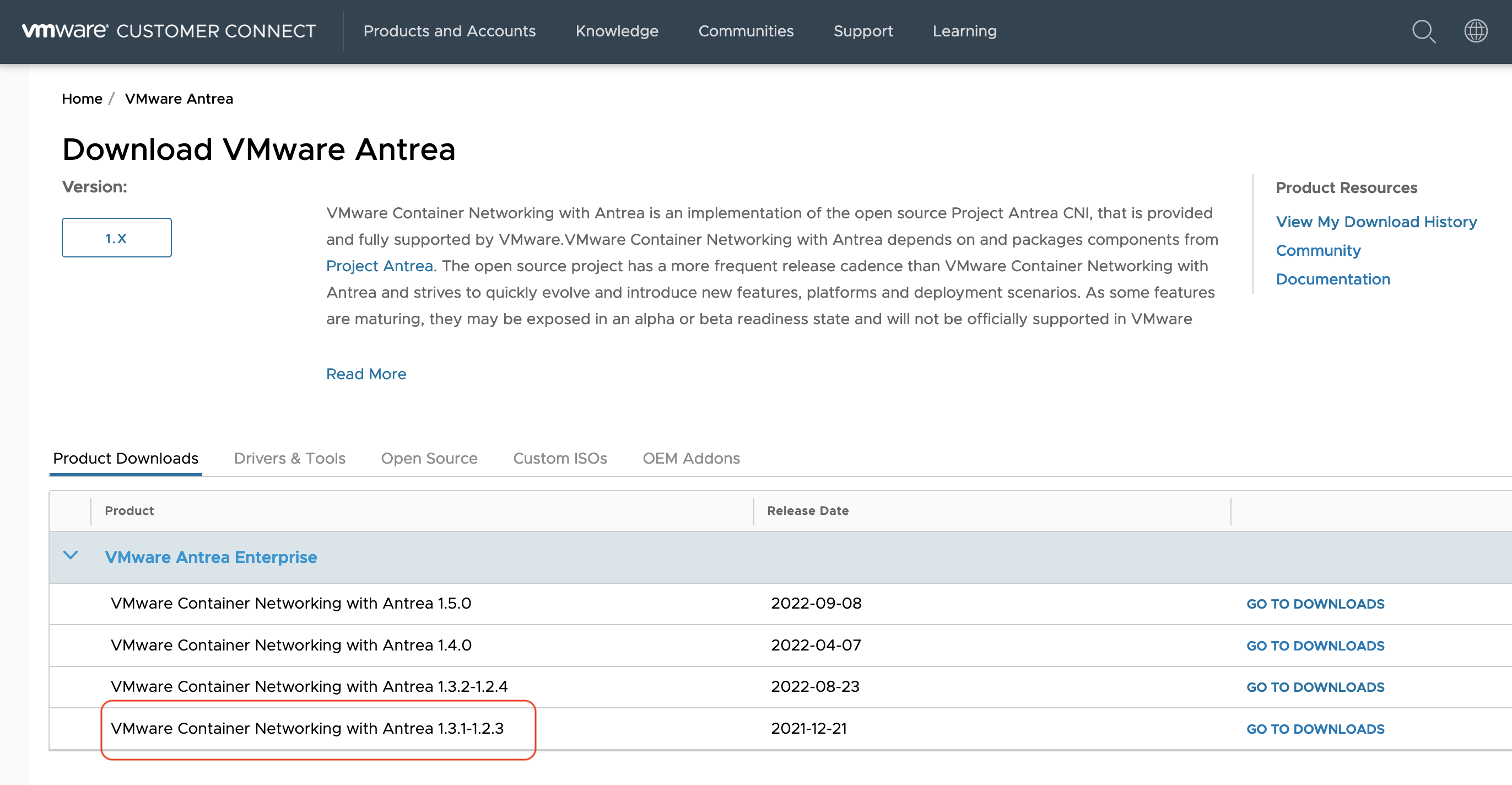

圖7 到VMware All Download內找VMware Antrea，然後找對應的版本。
然後，在VMware Container Networking with Antrea 1.3.1-1.2.3內，尋找NSX Interworking connector and deployment manifests這個檔案，如圖8所示。

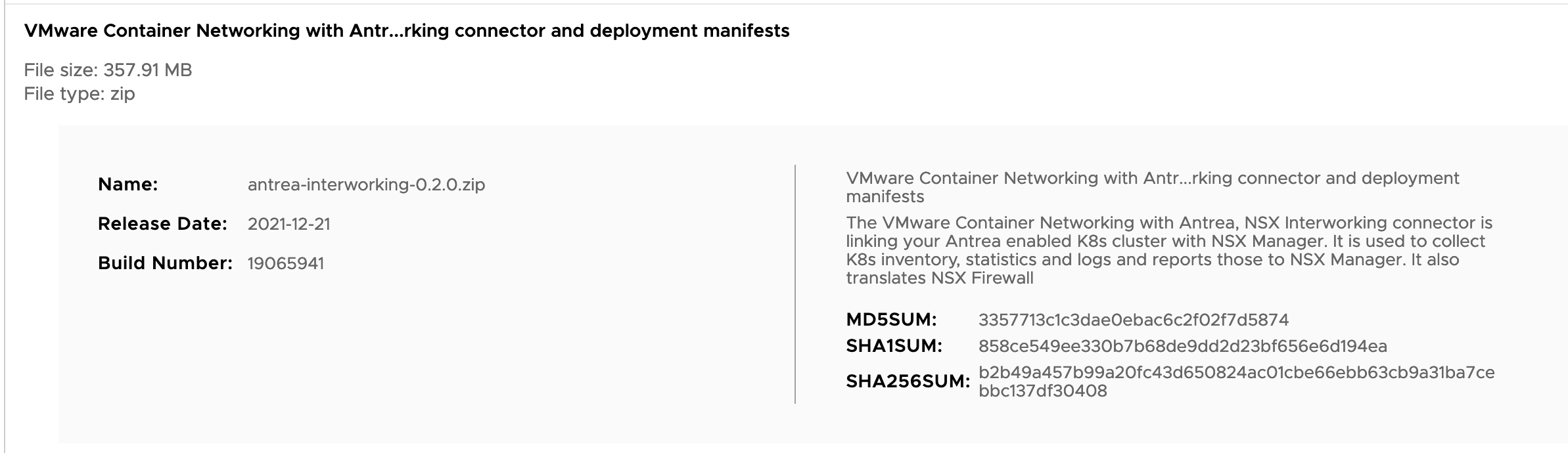

圖8 尋找NSX Interworking connector and deployment manifests檔案。
上面的檔案下載後解壓縮，裡面的interworking.yaml、bootstrap-config.yaml、deregisterjob.yaml就是後續在流程四與流程五內要修改與部署的配置檔案。
結語
本篇先與大家介紹NSX整合Antrea的方案架構，並詳細說明在流程一中，包含預先安裝NSX、Kubernetes Cluster、下載對應NSX Agent配置檔的相關事項，在真正進行Antrea-NSX註冊作業前需要預先準備好，下篇文章將會繼續與大家討論後續的五個流程。
＜本文作者：饒康立，VMware資深技術顧問，主要負責VMware NSX產品線，目前致力於網路虛擬化、軟體定義網路、微分段安全防護技術，以及新應用遞送方案的介紹與推廣。＞
