本文將說明Hotpatch的運作架構和機制，以及如何在Azure公有雲環境中部署支援熱修補機制的Windows Server 2022虛擬主機，並同時管理單台和多台Azure VM虛擬主機的安全性更新，除了能夠有效降低企業的時間成本，還能確保主機具備最新安全性更新。
過去，時常困擾企業和組織的難題之一，多是安全性更新的安裝時機和重新啟動主機的問題。雖然微軟已經盡力將安裝更新後重新啟動主機的次數減少，然而對於企業的營運服務來說，每次重新啟動主機的動作，都可能造成營運服務產生中斷時間，但是不安裝安全性更新又會讓主機暴露在高資安風險當中。
此外，對IT預算及管理人員充足的大型企業來說，每項重要服務都有建立高可用性和容錯移轉叢集機制，因此更新後重新啟動主機的動作，並不會對營運服務造成任何中斷影響。然而，對IT預算和管理人員本就不多的中小型企業來說，每次安裝安全性更新後重新啟動主機的動作，便會中斷運作中的營運服務。同時，有可能在管理人員不足的情況下，並未測試和檢查安全性更新是否有任何影響，而貪圖方便冒然地為營運服務主機直接安裝更新，將可能因為更新導致營運服務啟動失敗，或產生其他非預期性的錯誤，造成營運服務停止而導致企業更多的損失，或者索性不更新避免營運服務中斷，但是主機卻反而遭受惡意攻擊的新聞也時有所聞。

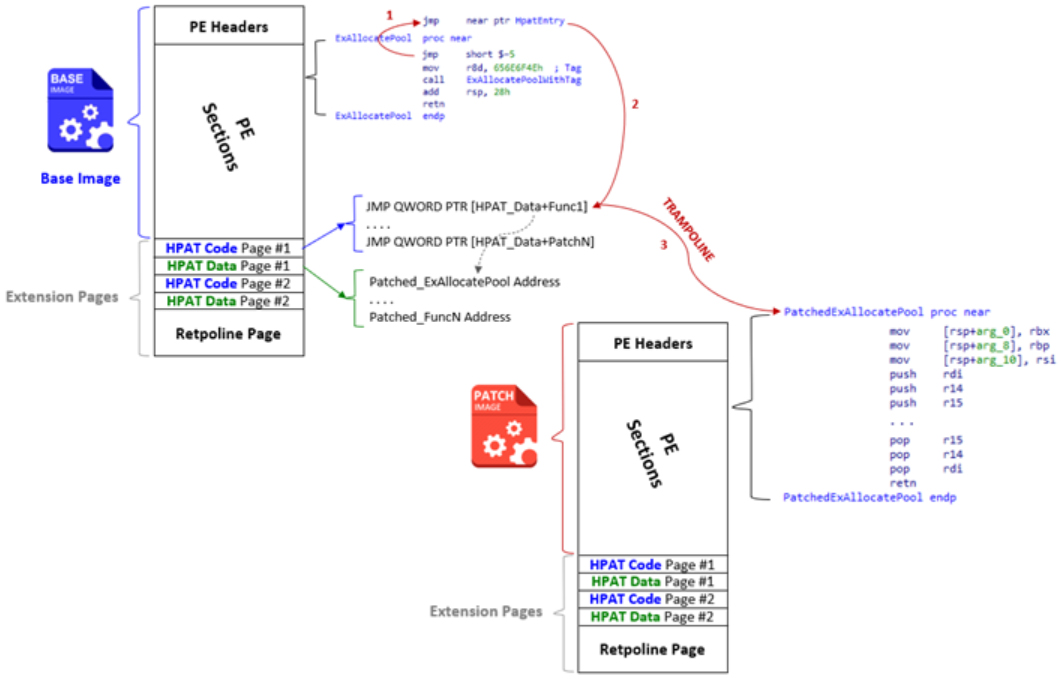

因此，微軟在2021年6月時，推出「熱修補」（Hotpatch）的「公開預覽」（Public Preview）版本，並在2022年2月時推出熱修補的「正式發行」（General Availability，GA）版本。簡單來說，透過最新的熱修補技術，如圖1所示，執行安全性更新安裝作業時，將會直接針對Windows Server伺服器中，記憶體內部運作的系統程序進行程式碼修補的動作，不僅主機的運作不受干擾，同時其他運作的執行程序和服務也無須停止，並且修補完畢後的Windows Server也無須重新啟動，順利達成安全性更新和修補的目的，且不影響企業組織的「服務等級協議」（Service Level Agreement，SLA）。
圖1 熱修補Code Flow運作架構示意圖。 （圖片來源：Hotpatching on Windows - Microsoft Tech Community）

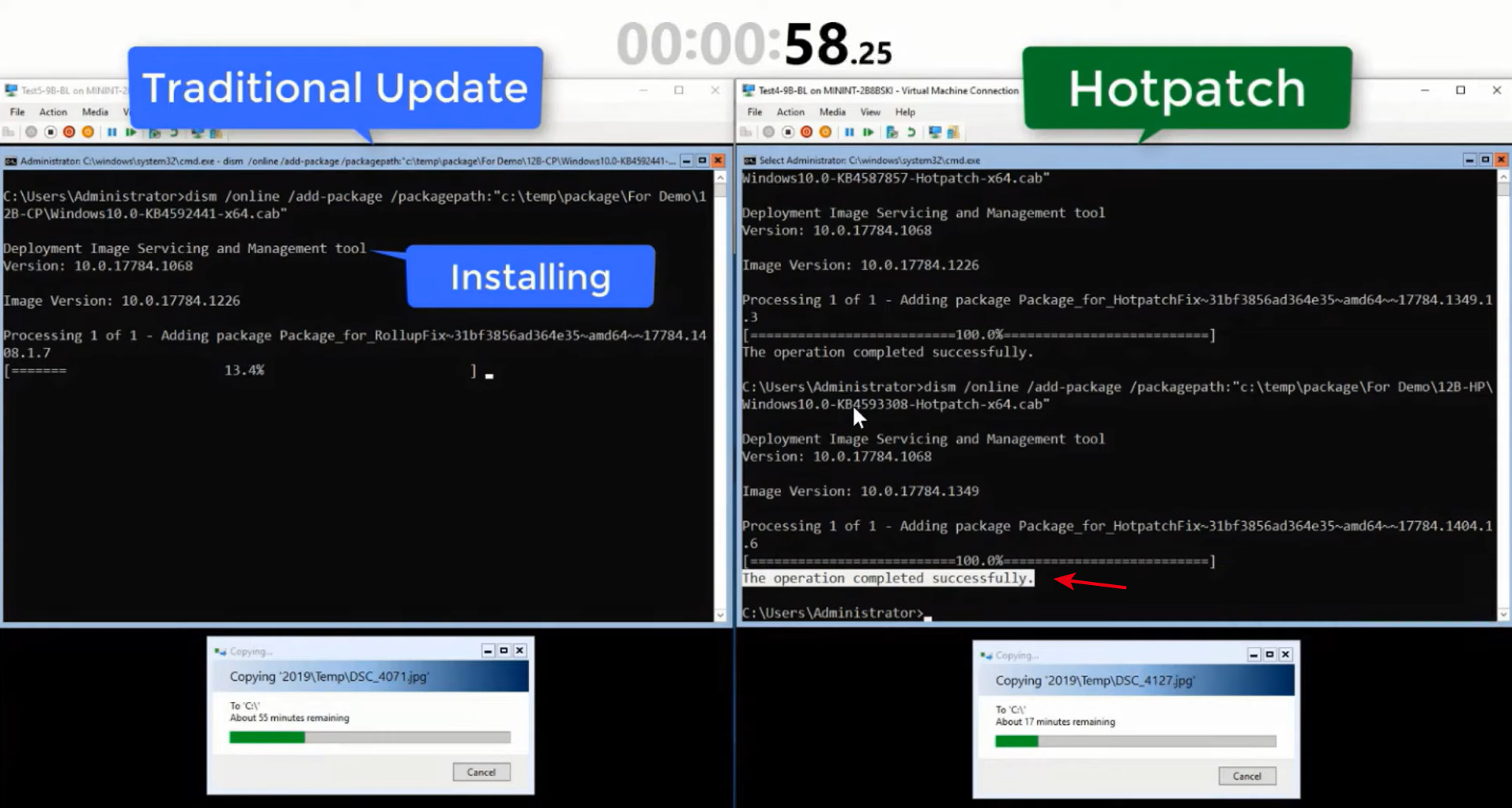

在Hotpatch熱修補GA展示影片中，可以看到二台VM虛擬主機皆採用Windows Server 2022 Azure Edition版本，左側主機採用傳統Windows Update，右側主機採用最新的熱修補技術，並且在安裝安全性更新的同時，還進行檔案複製作業，以便證明熱修補技術在進行更新作業時，也絲毫不影響主機的運作，可以看到右側主機在「51秒」時，已經安裝好二個安全性更新，而左側主機仍在處理第一個安全性更新，並且安裝進度僅到13.4%，如圖2所示，並且傳統Windows Update安裝完畢後，系統會提示必須重新啟動主機才能套用生效。
圖2 傳統Windows Update機制和最新熱修補技術更新比較。 （圖片來源：Announcing General Availability of Hotpatch for Windows Server 2022 Azure Edition）
值得注意的是，最新的Hotpatch熱修補技術，在傳統的Windows Server 2022 Standard或Datacenter版本中並未支援，必須採用Windows Server 2022 Datacenter: Azure Edition版本才能支援。此外，提醒企業組織的管理人員，倘若有整合新的特色功能時務必確認採用的版本是否支援，舉例來說，Azure擴充網路、透過QUIC的SMB等等這幾項最新技術都必須採用Azure Edition版本才能支援，如圖3所示。

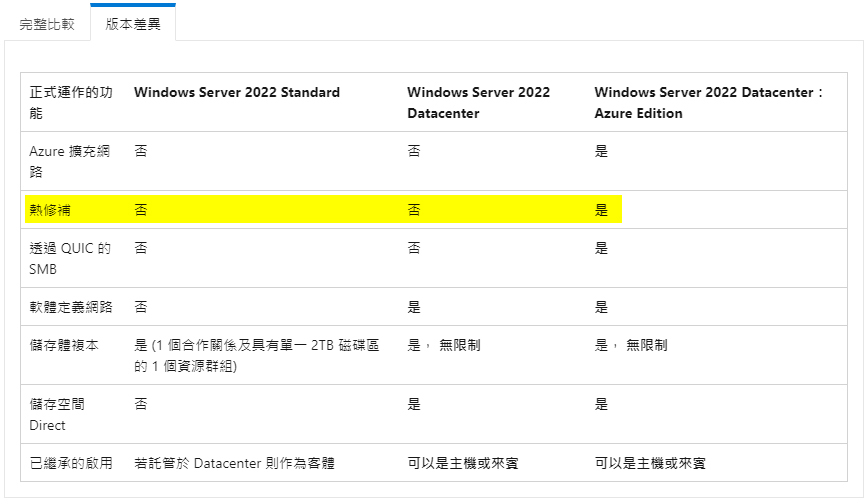

圖3 Windows Server 2022版本功能差異比較表。 （圖片來源：Windows Server 2022 Standard、Datacenter和Datacenter Azure Edition版本的比較 | Microsoft Learn）
此時，管理人員可能會問，那麼企業組織的地端資料中心是否也能運作Windows Server 2022 Datacenter: Azure Edition版本？答案是可以的，只要採用Azure Stack HCI 21H2和後續版本，那麼便可以透過「Azure權益」（Azure Benefits）機制建立VM虛擬主機，並安裝Windows Server 2022 Datacenter: Azure Edition作業系統，運作在地端資料中心內的Azure Stack HCI超融合基礎架構中。
簡單來說，只要在Azure Stack HCI 21H2環境中啟用Azure權益機制，系統就會在AzSHCI叢集環境中為每台AzSHCI叢集節點主機啟動HciSvc服務，並且啟動後的HciSvc服務會至Azure公有雲取得通過簽署的憑證，並將憑證存放在AzSHCI叢集節點主機記憶體保護區內。屆時將透過Azure平台驗證服務，讓AzSHCI叢集環境中的VM虛擬主機以為自己運作在Azure公有雲環境中。 因此，在AzSHCI叢集內建立VM虛擬主機，並安裝Windows Server 2022 Datacenter : Azure Edition作業系統之後，當Azure Edition作業系統執行自我驗證機制，驗證所處環境是否為Azure公有雲環境時，HciSvc服務將會傳遞不可路由的REST端點，給予AzSHCI叢集環境中運作的VM虛擬主機進行存取。此時，HciSvc服務便會將剛才儲存在記憶體保護區內憑證進行回應，讓VM虛擬主機以為自己運作在Azure公有雲環境中，但實際上VM虛擬主機是運作在企業地端資料中心內的AzSHCI叢集，如圖4所示。

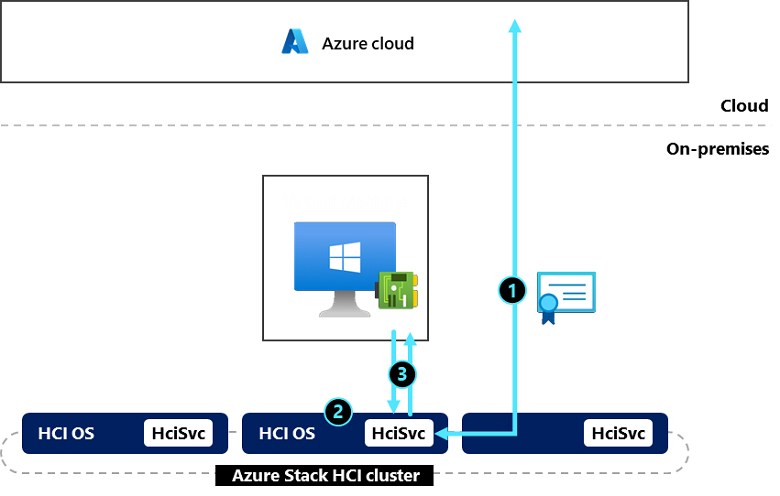

圖4 地端Azure Stack HCI叢集啟用Azure權益機制運作架構示意圖。 （圖片來源：Azure Stack HCI上的Azure權益- Azure Stack HCI | Microsoft Learn）
了解熱修補運作機制
事實上，熱修補的運作方式為針對Windows Update最新累積更新建立基準線，一般來說累積更新包含所有安全性和品質更新，而且安裝後需要重新啟動主機才能套用生效，而熱修補則是以無須重新啟動主機的更新為基礎，並將基準線以新的累積更新後定期更新。
因此，當使用熱修補機制後，VM虛擬主機將具備更高的可用性（較少的重新啟動主機次數），以及更快速的更新作業（較小型的安裝套件，且無須重新啟動的程式），同時達到安裝最新安全性更新的目的。
當熱修補機制建立具備Windows Update最新累積更新的基準線之後，負責熱修補技術的團隊將會定期發行，例如基準線建立月份的第二個星期二。接著，熱修補機制將無須重新啟動的安全性更新，每三個月定期使用最新的累積更新來重新整理計畫性基準線。基準線有兩種類型，分別是「計畫性基準線」（Planned Baselines）和「非計畫性基準線」（Un-planned Baselines）：
‧計畫性基準線：定期發行，並在兩者之間發行適用於熱修補的安全性更新。計畫性基準線包含該月份最新累積更新中的所有更新，並且安裝後需要重新啟動主機才能套用生效。如圖5所示，從範例排程中可以看到，日曆年度中共有五個計畫性基準線版本，以及八個熱修補安全性更新版本。
‧非計畫性基準線：一旦有重大事件，必須立即發行安全性更新時，例如Zero-Day修補程式等等，並且無法快速發行熱修補時，便會啟動非計畫性基準線。一旦發行非計畫性基準線後，將會以該月份的非計畫性基準線取代熱修補版本。事實上，非計畫性基準線也包含該月份的最新累積更新中的所有更新，並且安裝後需要重新啟動主機才能套用生效。如圖5所示，在範例排程說明中，共有兩個非計畫性基準線版本，這些月份將會取代當月的熱修補版本。

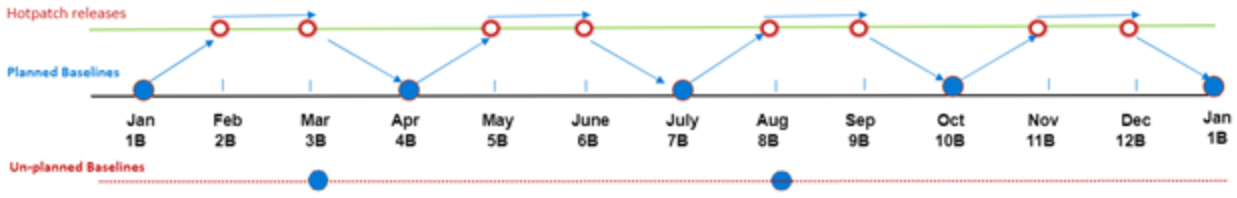

圖5 熱修補技術安全性更新發行版本、計畫性基準線、非計畫性基準線示意圖。 （圖片來源：Windows Server Azure Edition的Hotpatch | Microsoft Learn）
建立支援熱修補的虛機
了解熱修補運作架構和機制之後，接下來將實戰演練如何在Azure公有雲環境中，建立支援熱修補機制的Azure VM虛擬主機。
事實上，在Windows Server 2022 Datacenter: Azure Edition版本中，仍然有區分為容易操作和管理的GUI圖形模式「桌面體驗」（Desktop Experience）模式，以及著重整體效能僅支援文字介面的「伺服器核心」（Server Core）模式。

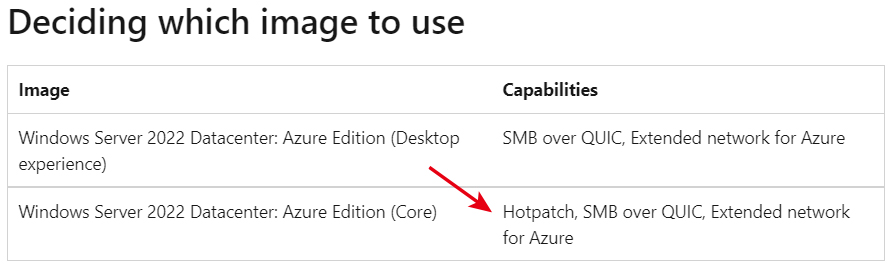

當需要部署Azure Edition版本，並且體驗相關特色功能時，先參考官方說明文件，確保所採用的VM虛擬主機映像檔，支援所需要的特色功能，如圖6所示。舉例來說，由於熱修補機制，是透過直接在記憶體中修補需要更新的程式碼，需要花費大量的開發時程，所以目前僅Server Core模式支援，但微軟官方已經說明，熱修補機制的預計目標為支援所有GUI圖形模式的Windows作業系統，不僅是Windows Server連客戶端Desktop版本也將支援熱修補機制。
圖6 不同Azure Edition版本映像檔，支援的特色功能清單。 （圖片來源：適用於Windows Server的Automanage | Microsoft Learn）
首先，登入Azure Portal管理畫面，在部署VM虛擬主機時，於Image欄位選擇目前支援熱修補機制的映像檔。請注意，若選擇尚未支援的映像檔版本，將無法順利為VM虛擬主機註冊和啟用熱修補機制，並且系統也會提醒目前支援熱修補機制的映像檔名稱，如圖7所示。

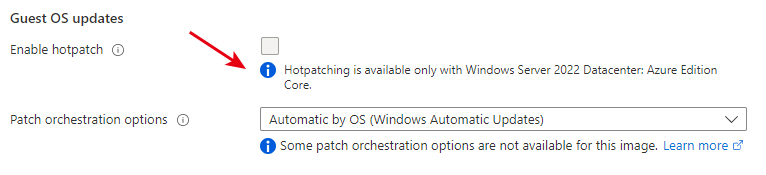

圖7 選擇未支援的映像檔時，將無法為VM虛擬主機註冊和啟用熱修補機制。

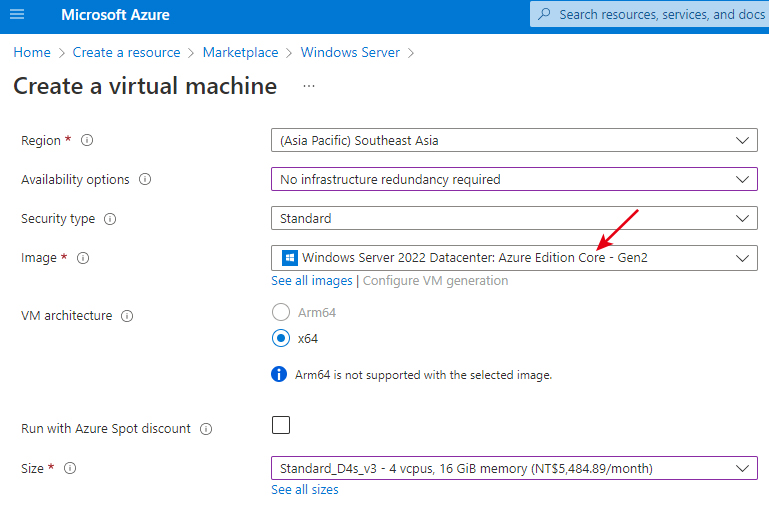

因此，在Azure Portal畫面Basics頁籤中請確保選擇正確的VM映像檔版本，目前支援熱修補機制的映像檔版本為「Windows Server 2022 Datacenter: Azure Edition Core - Gen2」，如圖8所示，而其他欄位設定值，依照管理習慣進行設定即可。
圖8 選擇目前支援熱修補機制的VM虛擬主機映像檔。
一旦選擇到正確支援熱修補機制的VM虛擬主機映像檔時，預設情況下系統將會自動為VM虛擬主機註冊熱修補機制。也可以在部署階段中切換到「Management」頁籤，查看Guest OS updates下的「Enable hotpatch」欄位是否已經自動勾選，如圖9所示，確保即將部署的VM虛擬主機已經啟用熱修補機制，並且在Patch orchestration options下拉選單中也自動選擇「Azure-orchestrated」選項。

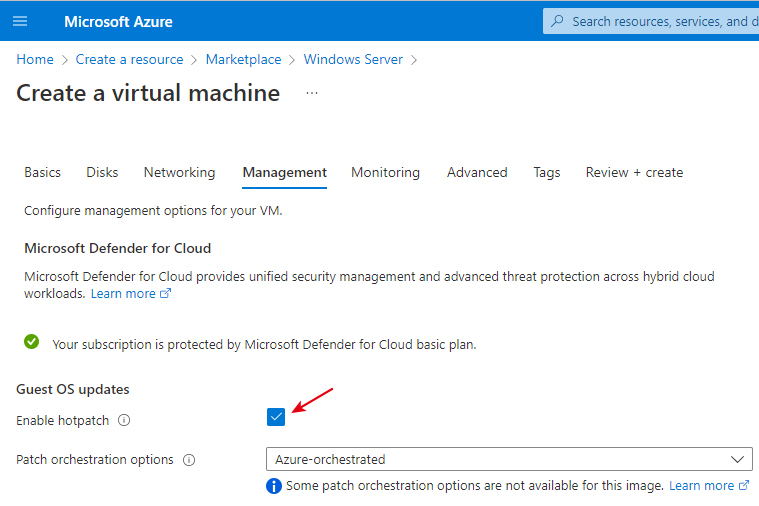

圖9 確認部署的VM虛擬主機啟用熱修補機制。
組態設定單台VM熱修補機制
當VM虛擬主機部署作業完成後，可以在Azure Portal的VM虛擬主機管理頁面中，點選左側選單「Operations > Updates」項目，便會看到針對該台VM虛擬主機熱修補機制的管理方式。目前支援Hotpatch、Update Management Center、Automation等三種方式進行安全性更新，可以依據管理習慣進行挑選，如圖10所示。

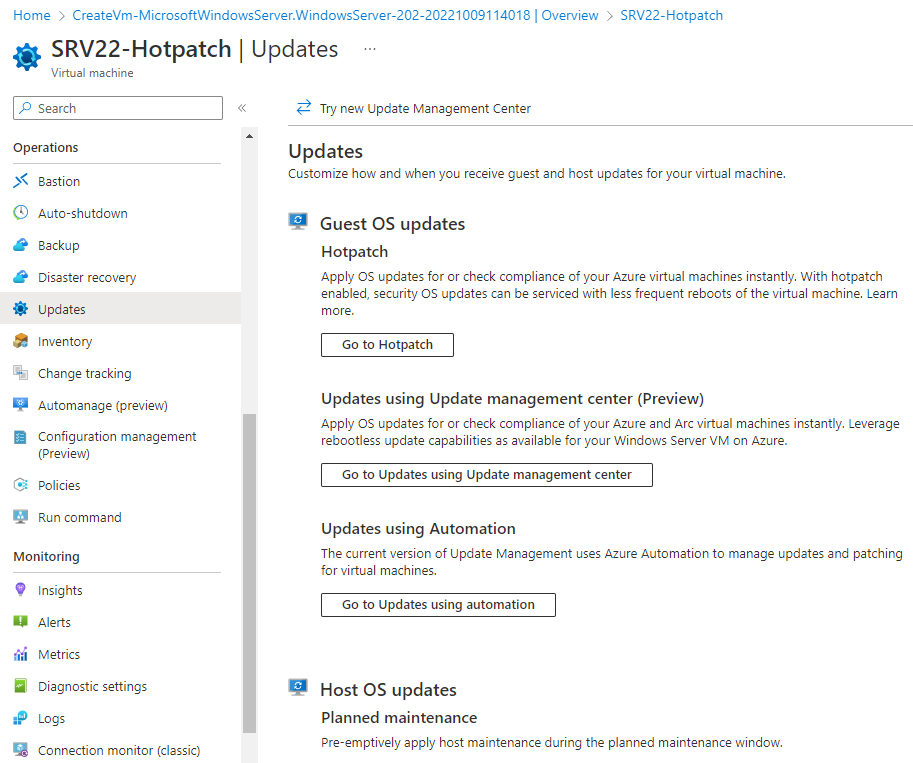

圖10 支援三種方式管理VM虛擬主機更新機制。
首先，點選「Go to Hotpatch」項目，進入單台VM虛擬主機的熱修補機制管理頁面後，可以按下「Check for updates」進行更新檢查，檢查之後系統會回報此台VM虛擬主機的更新情況。如果在部署VM虛擬主機時忘記勾選啟用熱修補技術的話，此時看到的Hotpatch status欄位狀態便為「停用中」（Disabled），如圖11所示。

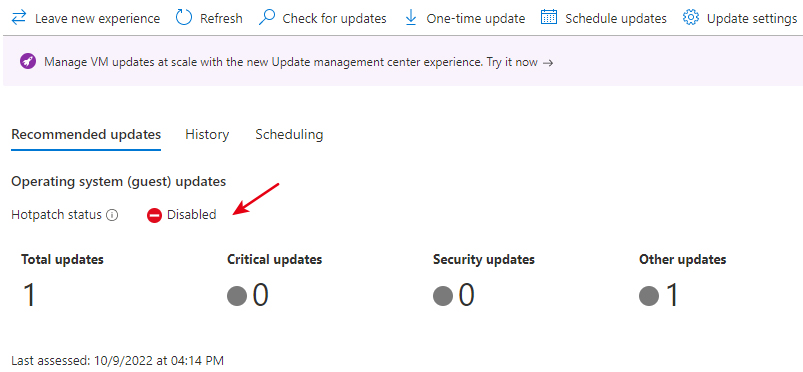

圖11 部署VM虛擬主機時未啟用熱修補機制。
此時，點選上方Update settings項目，在Change update settings中，於Update settings to change下拉式選單中可以看到以下三個選項：
‧Periodic assessment：指定主機每24小時進行自動評估作業。
‧Hotpatch：指定主機使用熱修補機制進行安全性更新作業，並且安裝安全性更新後無須重新啟動主機，同時在安裝更新期間運作中的應用程式和服務也無須停止。
‧Patch orchestration：指定主機採用傳統Windows Update方式，自動或手動方式進行安全性更新安裝作業，或是針對啟用Azure Arc機制的伺服器，透過Azure Orchestration機制進行安全性的更新安裝作業。
在本文實作環境中，勾選「Hotpatch」項目，並且勾選下方Enable Hotpatch項目後按下〔Next〕按鈕。在Machines頁面中，勾選本台VM虛擬主機後按下〔Next〕按鈕。在Review and change頁面中，確認無誤之後再按下〔Review and change〕按鈕，即可套用生效，如圖12所示。

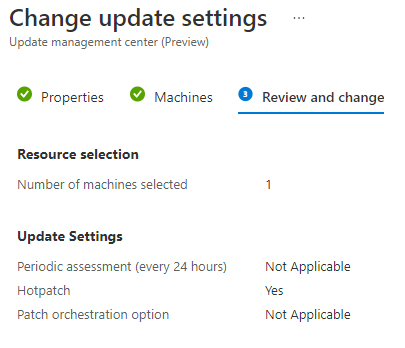

圖12 為單台VM虛擬主機啟用熱修補機制。

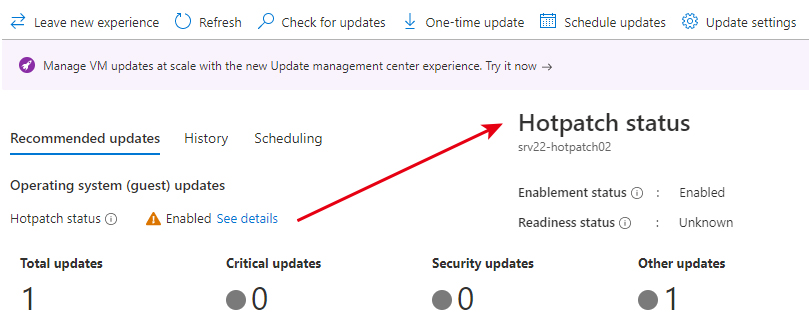

此時，可以看到Hotpatch status欄位值，從原本的已停用轉變成「已啟用」（Enabled）。點選「See details」，可以看到Enablements status欄位為Enabled，表示VM虛擬主機已經順利啟用熱修補機制，而Readiness status欄位為Unknown，表示主機尚未接收到相關的熱修補安全性更新，如圖13所示。後續待微軟釋出熱修補的安全性更新時，系統將會自動於離峰時間進行安裝並且無須重新啟動主機。
圖13 順利為單台VM虛擬主機啟用熱修補機制。
管理和設定多台VM啟用熱修補機制
剛才的操作步驟，僅能針對「單台」VM虛擬主機進行操作，如果企業和組織中有「多台」Azure VM虛擬主機時，可以透過「更新管理中心」（Update Management Center）進行管理。在更新管理中心介面中，可以看到目前的VM虛擬主機數量，同時企業組織可以針對更新需求進行下列條件的過濾：
‧Subscription：針對訂閱帳戶進行過濾，預設將會選取所有訂閱帳戶。
‧Resource Group：針對資源群組進行過濾，預設選取所有資源群組。
‧Resource Type：針對資源種類進行過濾，支援已經啟用Azure Arc機制的主機以及Azure VM虛擬主機，預設選取所有資源種類。
‧Location：針對Azure資料中心進行過濾，預設選取所有Azure資料中心。
‧OS：針對VM虛擬主機客體作業系統過濾，支援Linux和Windows作業系統，預設選取所有作業系統。
在本文實作環境中，針對其中一個「Weithenn Labs - MSDN」訂閱帳戶中，名稱為「RG-EastAsia-Hotpatch」的資源群組，並且VM虛擬主機為「Windows」作業系統進行過濾。從Overview頁面中，可以看到過濾後的VM虛擬主機數量、安全性更新方式、安全性更新狀態等等資訊，如圖14所示。

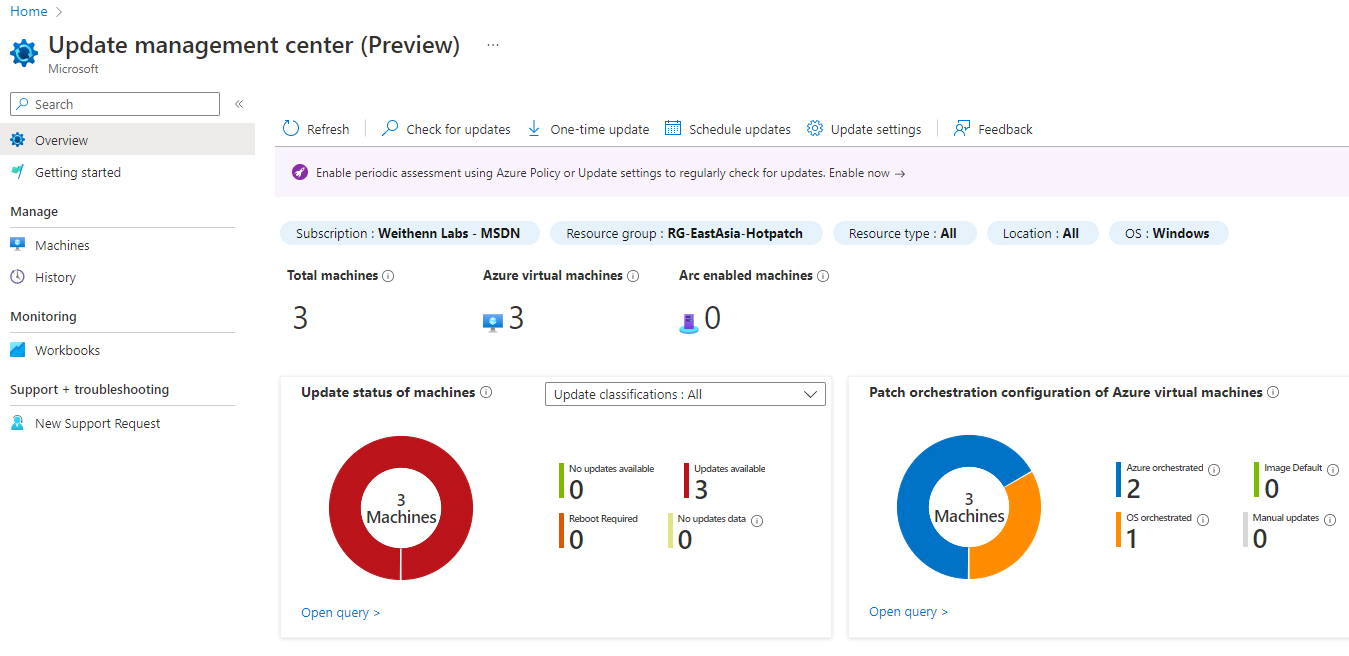

圖14 透過更新管理中心組態設定多台VM虛擬主機安全性更新機制。
舉例來說，想要確保所有支援熱修補的VM虛擬主機皆啟用熱修補機制的話，點選「Manage > Machines > Select all > Update settings」，此時系統同樣開啟Change update settings畫面，選擇「Hotpatch」項目和勾選下方Enable Hotpatch項目。如圖15所示，在Machines頁面中，系統已經發現勾選的VM虛擬主機中有包含尚未支援熱修補機制的VM虛擬主機，可以先全選所有VM虛擬主機後，再勾選「Update selection to remove unsupported resource」項目，即可自動排除未支援Hotpatch機制的VM虛擬主機，在Review and change頁面中，確認無誤之後按下〔Review and change〕按鈕，就能夠一次大量啟用VM虛擬主機熱修補機制。

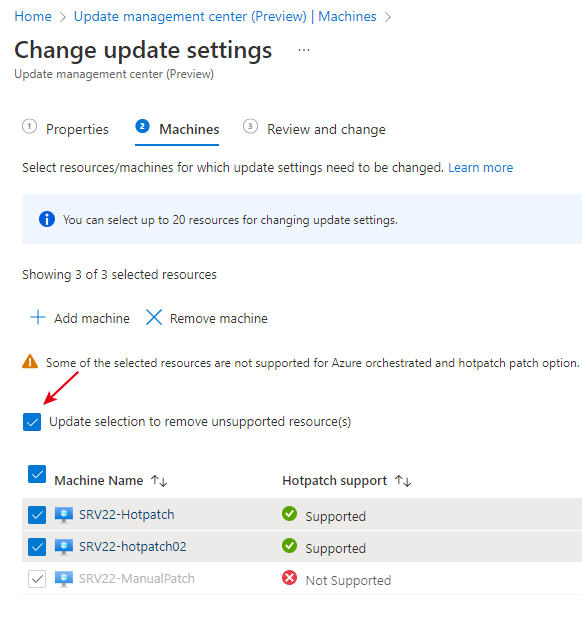

圖15 自動排除未支援熱修補機制的VM虛擬主機。
管理多台VM安全性更新
原則上，在Azure公有雲環境中，已經啟用熱修補機制的VM虛擬主機，將會自動安裝安全性更新並且無須重新啟動主機，而未支援熱修補機制的VM虛擬主機，系統預設值會自動安裝最新安全性更新。
同時，管理人員也可以很方便地透過更新管理中心，一次查看所有VM虛擬主機的更新狀態組態設定，並且一次為大量VM虛擬主機執行檢查、套用、安全更新等等動作。在本文實作環境中，可以看到目前三台主機皆有安全性更新需要安裝，其中二台主機已啟用熱修補機制，另一台則採用傳統Windows Update的預設值，總共有9個安全性更新可進行安裝，如圖16所示。

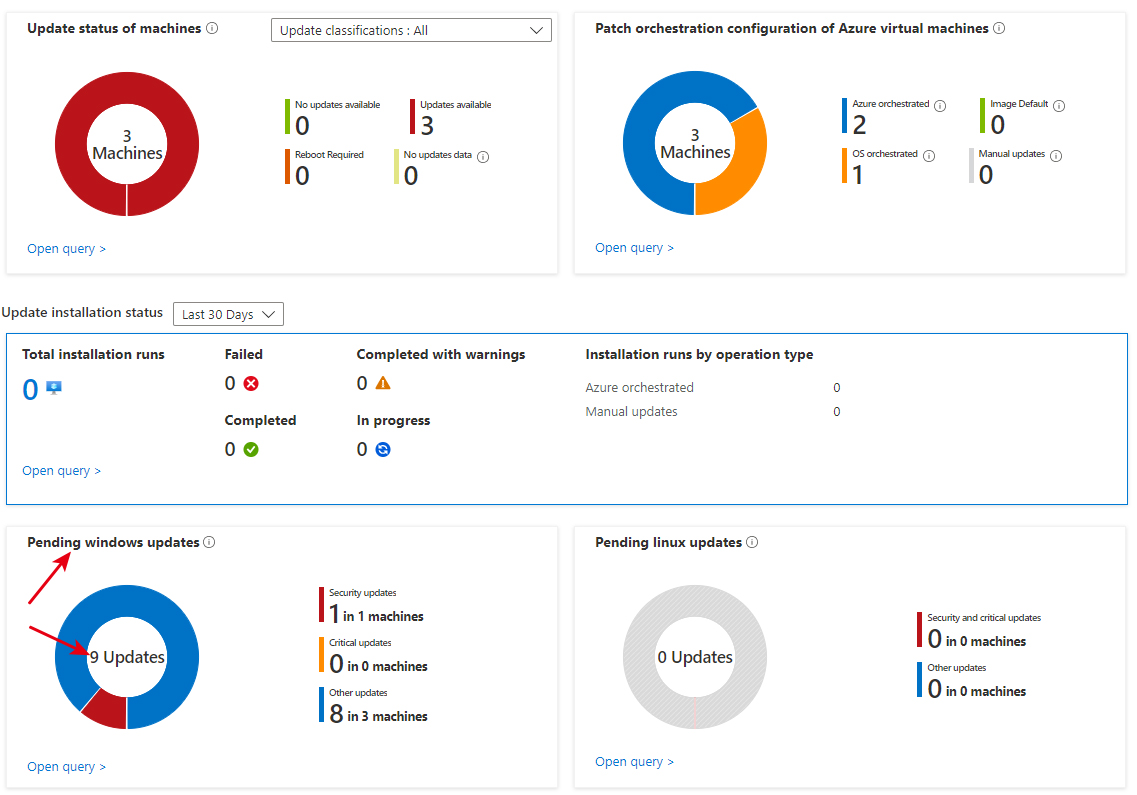

圖16 透過安全管理中心一覽大量VM虛擬主機的安全性更新情況。
首先，切換到「Manage > Machines」頁面，勾選Select all項目以選取所有VM虛擬主機後，選擇「Check for updates > Access now」，確保所有VM虛擬主機再次檢查安全性更新情況。檢查完成後，在每台VM虛擬主機的Update status欄位，將會顯示該台VM虛擬主機有多少安全性更新需要安裝，可以交由系統機制在適當時間自動安裝，或是立即幫所有VM虛擬主機安裝安全性更新。
確認要為所有VM虛擬主機立即安裝更新，按下「One-time update > Install Now」，然後在Machines頁面中勾選希望立即安裝更新的VM虛擬主機，如果選單中未顯示時，可以按下Add Machine手動加入。值得注意的是，目前僅支援一次最多部署「20台」VM虛擬主機的更新作業。

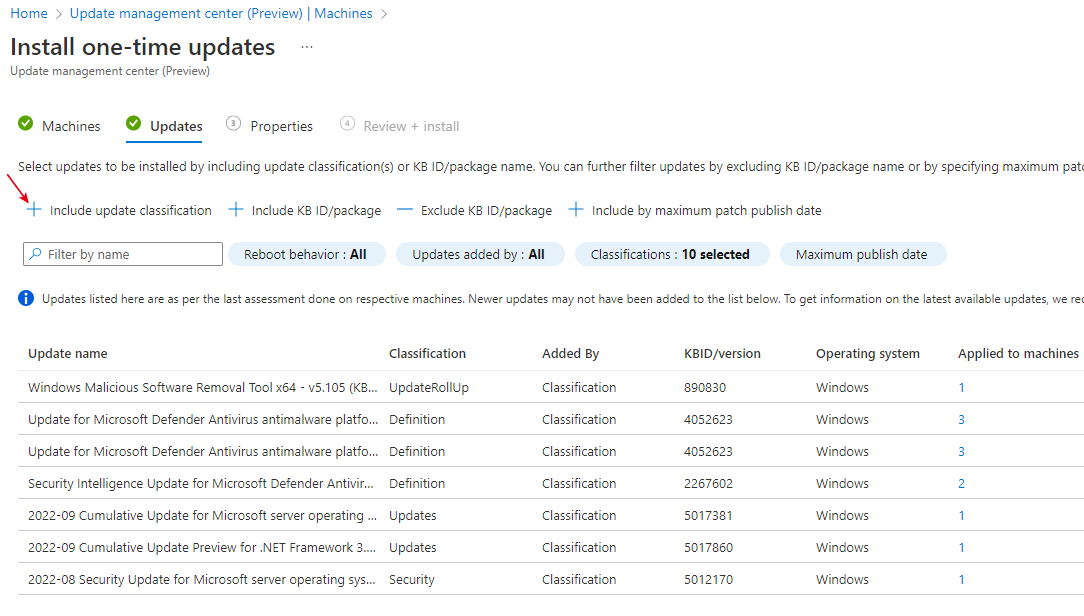

在Updates頁面中，可以針對安全性更新的類別、KB號碼、更新釋出時間等等進行過濾，如圖17所示，舉例來說，按下Include update classification後，可以僅勾選Critical Updates和Security Updates這二項進行更新，確認後按下〔Next〕按鈕。
圖17 確認為VM虛擬主機立即安裝哪些安全性更新。
在Properties頁面中，可以在Reboot options下拉式選單中，選擇主機重新啟動的選項，分別支援「在必要時重新啟動」（Reboot if required）、「永不重新啟動」（Never reboot）、「一律重新啟動」（Always reboot）。至於維護時間，則是指定允許安裝更新的時間，支援的上限時間為「235」分鐘。最後，在Review + install頁面中確認組態設定，若無誤後按下〔Install〕按鈕即可。

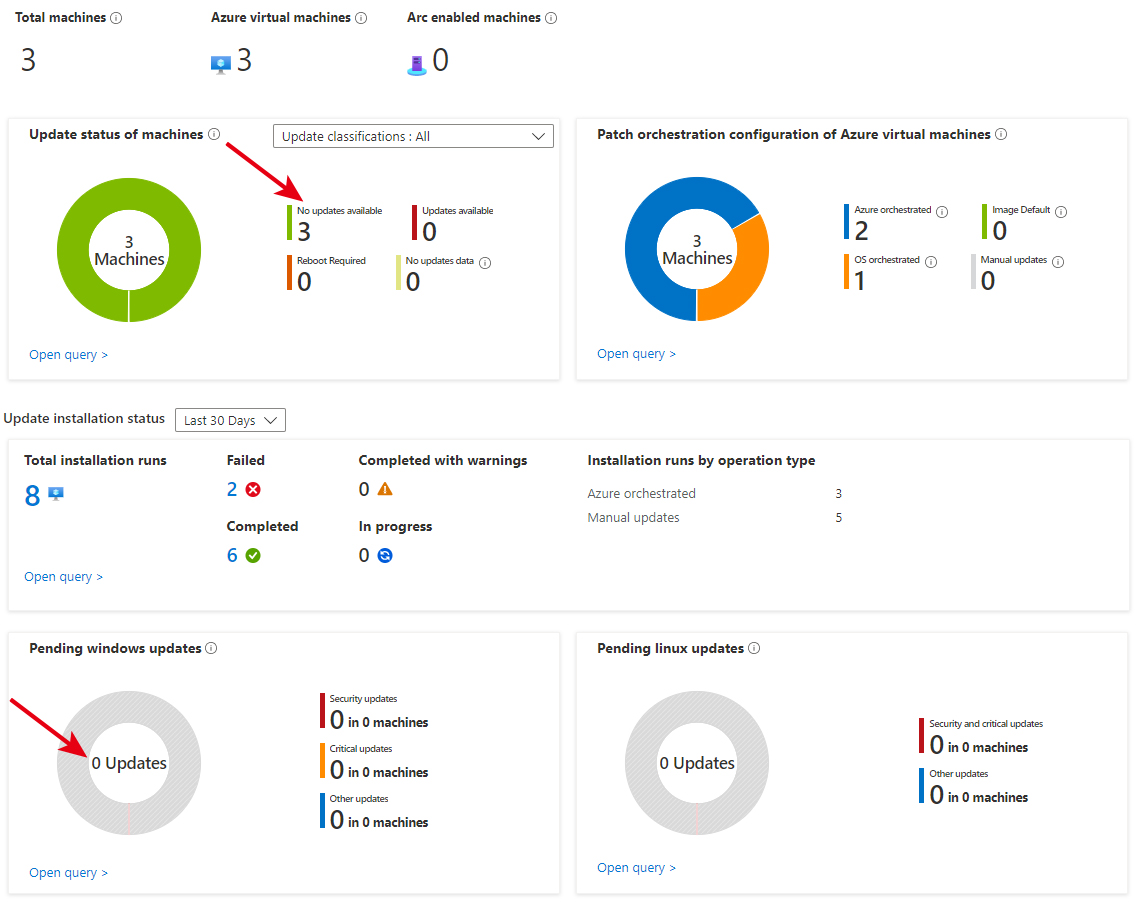

待所有VM虛擬主機完成安裝更新作業後，回到安全管理中心的Overview頁面，即可看到所有主機的安全性更新狀態（圖18）。若需要，可點選Update installation status中安全性更新的相關數字，查看每台主機安裝哪些安全性更新和細節資訊。
圖18 透過安全管理中心一覽所有主機安全性更新狀態。
結語
透過本文的深入剖析和實作演練後，管理人員應該已經理解Hotpatch的運作架構和機制，以及實務上如何在Azure公有雲環境中部署支援熱修補機制的Windows Server 2022虛擬主機，並同時管理單台和多台Azure VM虛擬主機的安全性更新，無論是支援或不支援熱修補機制的VM虛擬主機，都可以透過安全管理中心進行管理，除了有效節省企業和組織管理人員的時間成本外，更確保主機具備最新安全性更新，減少被網際網路惡意攻擊的機會。
