前期文章討論了NSX於跨中心Cross-VC架構的管理構件關聯，並介紹新功能CDO模式是如何避免災備發生時單點失效。本期將繼續說明在Cross-VC NSX方案內的通用邏輯交換器和邏輯路由器有何功用，以及如何在跨中心方案內將路徑最佳化。

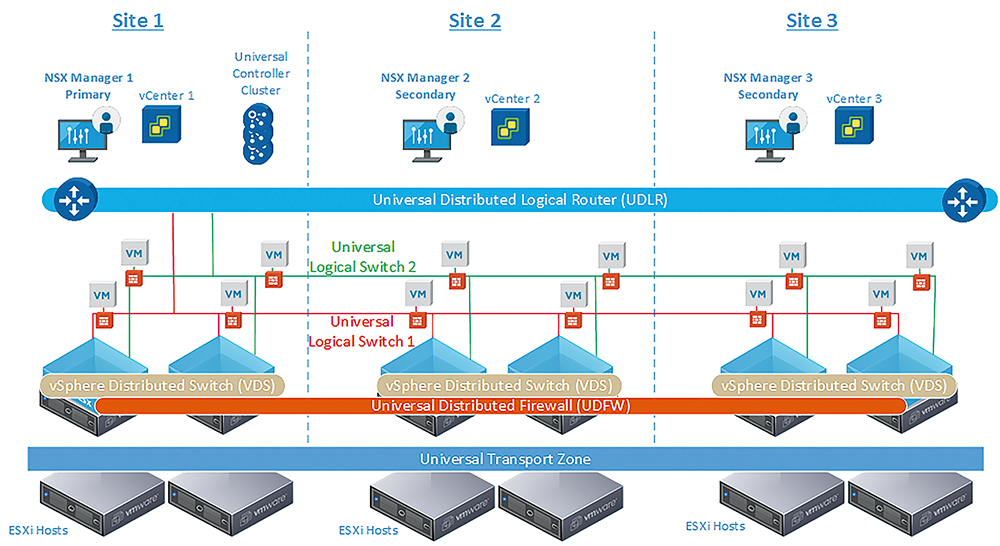

基本上，請大家想像通用邏輯交換器（Universal Logical Switch）和通用分散式邏輯路由器（Universal Logical Distributed Router，ULDR）這些「通用」的網路功能物件，與在單一vCenter內的本地邏輯交換器或是本地LDR沒有什麼差異，區別在現在跨中心不同vCenter、不同資源池上的虛機，都可以接取到同一個邏輯交換器上二層連通，也都可以透過直接在vSphere Host上運作的邏輯路由器進行三層的路由接取，如圖1所示。
 |
| ▲圖1 進行三層的路由接取。 |
利用通用邏輯交換器和路由器，企業可以取得以下這些益處：
‧各資料中心間實體網路採用穩定、易於管理的三層路由架構。
‧跨機房、跨資料中心、不同資源池內的虛機，可以隨時因應業務與應用需求，以邏輯網路來達成二層互通。
‧路由運作可以直接分散到不同資源池內的各台vSphere Host，無須集中到單台實體的三層交換器進行。因此，就如同於NSX的本地邏輯路由器功能一般，ULDR能夠達成虛機間的網路傳輸路徑最佳化。
建立Universal Transport Zone
當Cross-VC NSX安裝完畢（請參考Cross-vCenter NSX Installation Guide），NSX網路管理者需要建立一個Universal Transport Zone，相關操作流程如下所述：

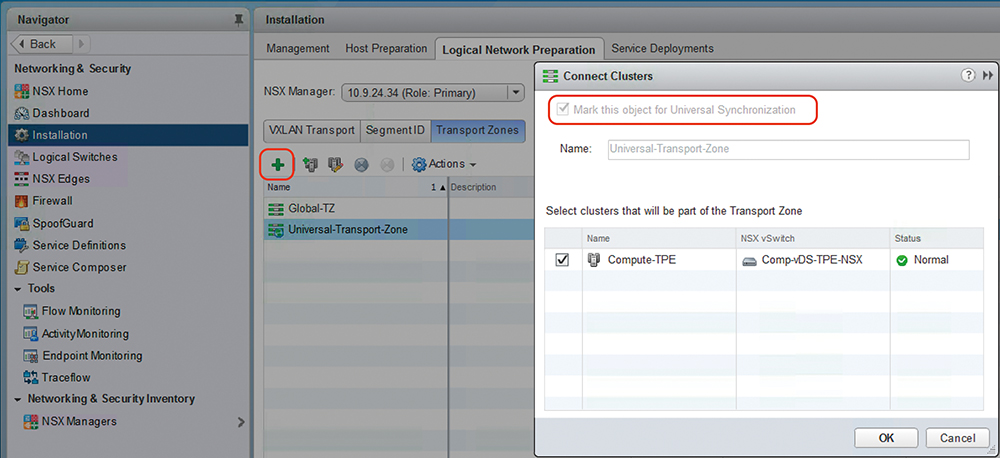

首先，在Primary NSX Manager內的Transport Zone建立頁面，新增一個Transport Zone，並且勾選上方的「Mark this object for Universal Synchronization」選項，如圖2所示。
 |
| ▲圖2 勾選「Mark this object for Universal Synchronization」設定選項。 |
包含在Primary NSX Manager以及每一個Secondary NSX Manager，必須選擇加入這個Transport Zone的vSphere叢集。
接著，只要是任何一個在新增時選擇要使用這個Universal Transport Zone的邏輯交換器，就會自動成為Universal Logical Switch。在每一個NSX Manager的邏輯交換器頁面內都會看到，也都可以將各自的虛機掛載到此Universal Logical Switch上。

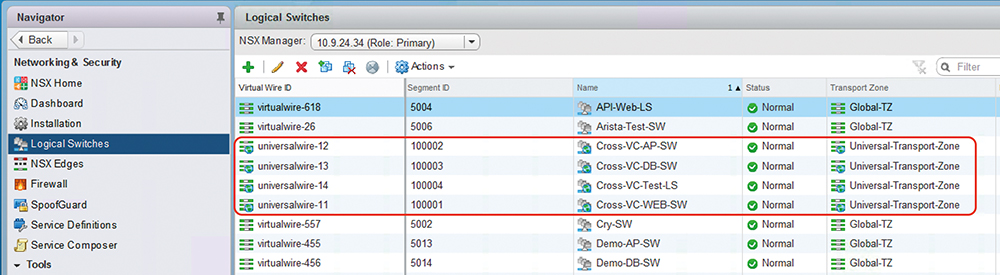

舉例來說，如圖3所示，10.9.24.34這台Primary NSX Manager內的邏輯交換器，已建立了四個名稱開頭是「Cross-VC」的通用式邏輯交換器。
 |
| ▲ 圖3 已建立好四個名稱開頭為「Cross-VC」的通用式邏輯交換器。 |

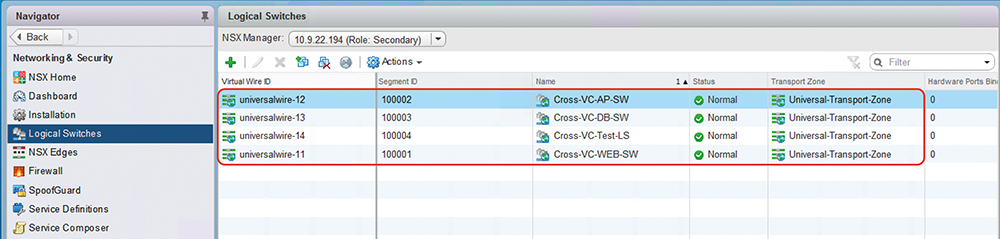

而到了10.9.22.194這個Secondary NSX Manager之中，如圖4所示，同樣的四個通用式邏輯交換器也會出現。
 |
| ▲ 圖4 同樣顯示了相同的四部通用式邏輯交換器。 |

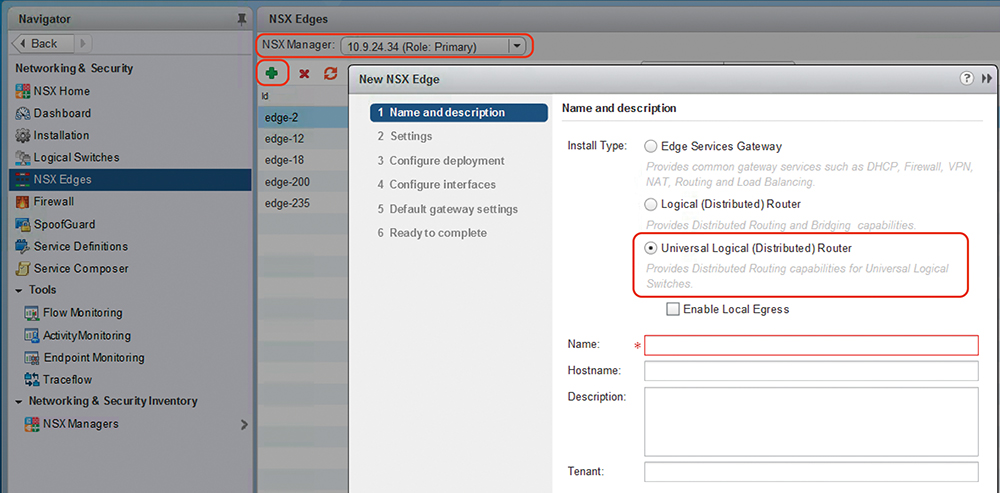

同樣地，要建立一個通用分散式邏輯路由器時，管理者只要到Primary NSX Manager內的NSX Edge按下〔新增〕，並選擇所要建立的是Universal Logical Distributed Router即可，如圖5所示。其他的設定步驟都與一般的LDR相同，唯一的差異就是各個介面接取的交換器必須是Universal Logical SW才行。
 |
| ▲ 圖5 選擇建立一部Universal Logical Distributed Router。 |
