觀察微服務架構的歷史演進，發展至今，無伺服器運算整合至微服務架構已是必然的趨勢。一般常見使用NodeJS和C#來開發Lambda和Azure Functions，而本文則將以Visual Studio Code開發工具來做示範，說明怎樣利用企業主流的Java語言來實作小而快的Serverless程式。
在前兩期，分別介紹了無伺服器運算和適用之各種情境，以及早先介紹的微服務架構歷史演進，微服務架構已經成為構建雲原生應用的標準，根據國際數據資訊（IDC）的研究，預計到2022年，將有90%的新應用系統採用微服務架構（https://www.idc.com/getdoc.jsp?containerId=prUS44417618），隨著無伺服器運算之生態系日趨成熟，微服務架構勢必整合無伺服器運算。
在此，節錄IDC研究內文的第四點：「4. 到2022年，所有應用系統中的90%將採用微服務架構，這些架構可提升設計、除錯、更新和善用第三方程式的能力；所有營運環境應用程式中的35%將會是雲原生方式。在數位經濟的要求下，需以高質量應用系統來應付業務速度，並趨向「超敏捷應用系統（Hyperagile Apps）」之演變，以高度模組化、分散式、持續更新，並利用容器和無服務器運算等之雲原生技術，結合敏捷／DevOps方法及方法論，企業可以極大地加速其推動數位創新的能力，會比傳統方式快50～100倍（或更多）的週期下演進。」
日前，微軟推出整合無伺服器和微服務的開發框架Dapr，Dapr是開源、可移植的、可以事件驅動來運行，它讓開發人員能夠輕鬆地建構出彈性、微服務的無狀態和有狀態之應用程式，這些應用程式可運行在雲端和邊緣設備上，支援主流的開發語言和多樣性的開發框架，並簡化了建置應用程式的過程，如電子商務應用，其框架概念模型如圖1所示。

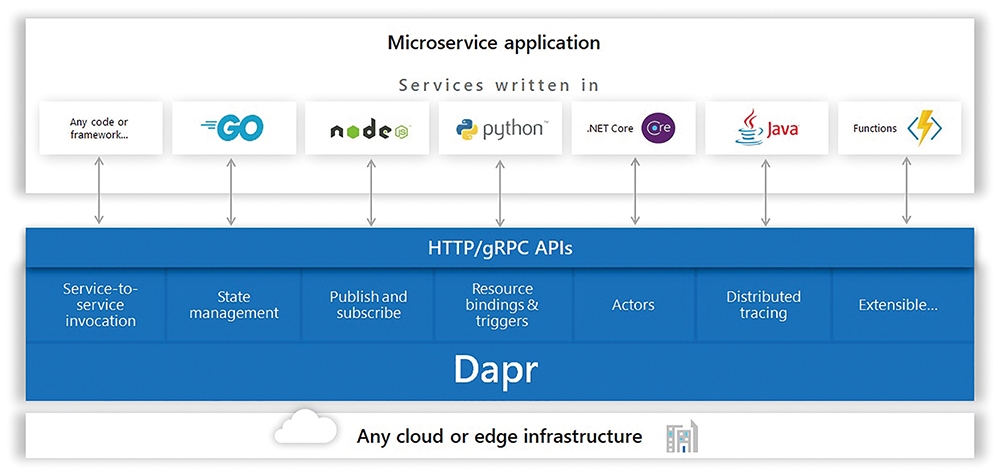

圖1 Dapr框架概念模型。
從上述兩大趨勢，可知無伺服器運算整合到微服務架構是確立的發展方向，之前只提到如何使用Node.js和C#來開發Lambda和Azure Functions，至於如何利用企業主流的Java語言來實作小而快的Serverless程式，本篇將以Visual Studio Code開發工具來示範說明。
何謂Quarkus
Quarkus是由Red Hat所帶領的一項開源專案，用於建構微服務之Java開發框架，建置出的服務通常只需要很少的記憶體，並且啟動非常快速。
換句話說，Quarkus是一套開發高性能Java容器的強大技術。打從專案啟動，Quarkus就採取容器優先理念來進行框架設計，事實上，這就意味著Quarkus主要是針對降低JVM記憶體使用量和快速啟動方面來優化。
Quarkus不是完整的Jakarta EE應用程式伺服器，但具備許多非常類似的功能，就像Spring Boot一樣，但與Spring Boot最大的區別在於，Quarkus透過在建置階段而非在運行時，盡其可能地耗費心思和時間來調校JVM和容器的工作負載，但這意味著不支援Java Reflection機制。
而使用Quarkus有兩種方式，第一種是可使用典型的JVM（例如Hotspot）來運行，第二種是透過GraalVM將Java Bytecode轉換為二進制機器碼，當使用二進制機器碼時，記憶體使用量更少，啟動時間更短，圖2是Quarkus官網上的量測數據。

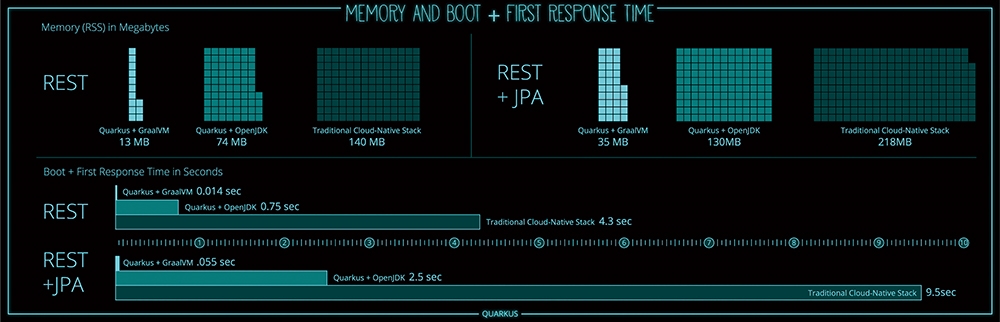

圖2 Quarkus官網對比封裝後程式大小和啟動速度之比較圖。
認識GraalVM
至於為何Quarkus有如此優異的性能，底層技術其實是依賴Oracle GraalVM開源專案，GraalVM提供了一個全面的程式虛擬機生態系統，此生態系支援多種語言，包括Java和其他基於JVM的程式語言，以及JavaScript、Ruby、Python、R和C/C++及其他基於LLVM的程式語言，並可運行在不同的部署情境（OpenJDK、Node.js，以及Oracle資料庫或單獨執行），詳細的GraalVM可應用場景和功能可參閱「Top 10 Things To Do With GraalVM」部落格文章（https://medium.com/graalvm/graalvm-ten-things-12d9111f307d）。
對於現有的Java應用程式，GraalVM提供更快的執行效能，透過腳本語言可提供擴展性或以預先編譯（Ahead-of-time Compilation）來建立Native Image方式（二進制機器碼）達到加速目的。GraalVM能夠執行OpenJDK編譯出的中間碼內容，透過新的即時編譯技術（Just-in-time）讓Java應用程式運行得更快。GraalVM負責將Java Bytecode編譯成機器碼，特別是針對其他JVM-based的語言，如Scala，Twitter就是以這樣的配置在營運環境中運行GraalVM，而帶來效能上的優勢。當然，GraalVM在效能方面則取決於實際工作量而有不同的表現。
以Java VM運行應用程式會帶來啟動和資源占用的成本問題，GraalVM具備為現有基於JVM的應用程式建立為機器碼（Native Image）之功能，Native Image產製過程是使用靜態程式碼分析來尋找Java main方法會使用到的任何程式碼，接著執行完整的預先編譯（AOT），完成後的原生二進制碼包含整個機器碼，可馬上執行的整個過程，省掉Bytecode到二進制機器碼的轉譯過程，它可以連結到本機上其他程式，還可選擇包括GraalVM編譯器，提供彼此互補的即時（JIT）編譯方式，進而以高性能運行任何基於GraalVM的程式語言。圖3說明了以GraalVM作為系統架構的開源生態系。
圖3 GraalVM開源生態系。
建立Quarkus範例專案
由於Microsoft Visual Studio Code開發工具採取開源策略，並且不斷優化執行效能，加上VSC Marketplace生態系，早已不只有Node.js開發上可以使用，藉由Microsoft和Red Hat官方大力支持，連Java開發相關延伸工具皆已完成，能夠非常順暢開發並測試。關於Java語言方面的安裝使用，Microsoft官方亦有專屬頁面來說明（https://code.visualstudio.com/docs/languages/java），Microsoft甚至還提供Docker在VSC的延伸管理工具（https://marketplace.visualstudio.com/items?itemName=ms-azuretools.vscode-docker）。
Quarkus框架也仿效Spring Boot，一樣提供Maven或Gradle專案產生器網頁（https://code.quarkus.io/），而在此範例，是透過Microsoft Visual Studio Code開發工具來產生，除了先自行安裝VSC和Java相關延伸工具，還須安裝由Red Hat所提供的Quarkus Extension延伸工具Quarkus Tools for Visual Studio Code（https://marketplace.visualstudio.com/items?itemName=redhat.vscode-quarkus），如圖4所示，詳細使用說明請見Red Hat Developers Blog（https://developers.redhat.com/blog/2019/09/23/how-the-new-quarkus-extension-for-visual-studio-code-improves-the-development-experience/）。

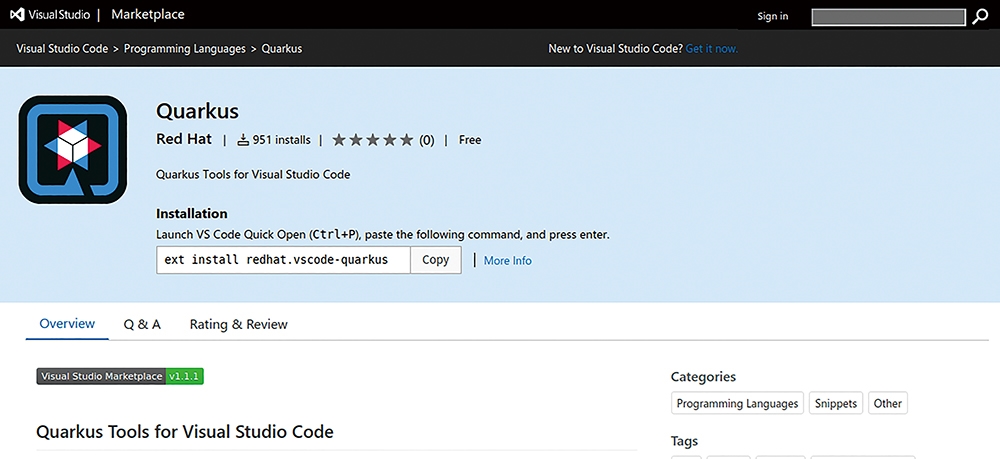

圖4 下載Quarkus Tools for Visual Studio Code。
首先，開啟VSC，按下〔F1〕，輸入「quarkus」，便可看到相關Quarkus延伸工具所提供的選項，選擇「Quarkus: Generate a Maven project」，如圖5所示，陸續輸入Maven Project的groupId、artifactId、version，如圖6所示，以及專案使用之功能函式庫，如圖7所示，最後選擇存放專案的目錄，便完成建立Quarkus模板專案。
圖5 建立Quarkus Maven Project。

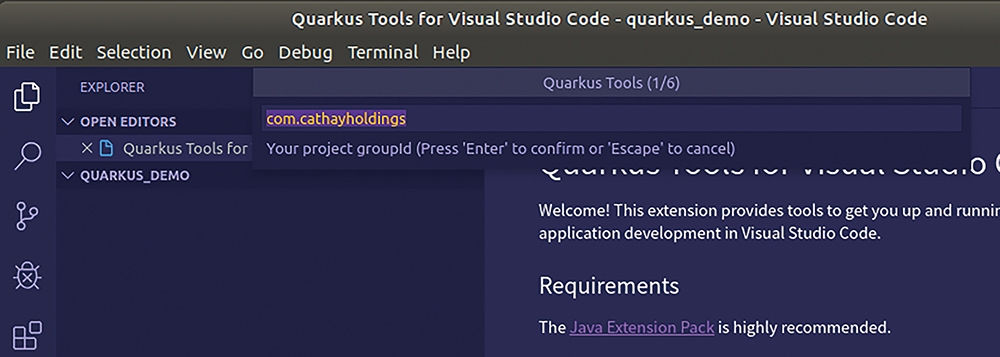

圖6 輸入Maven groupId。

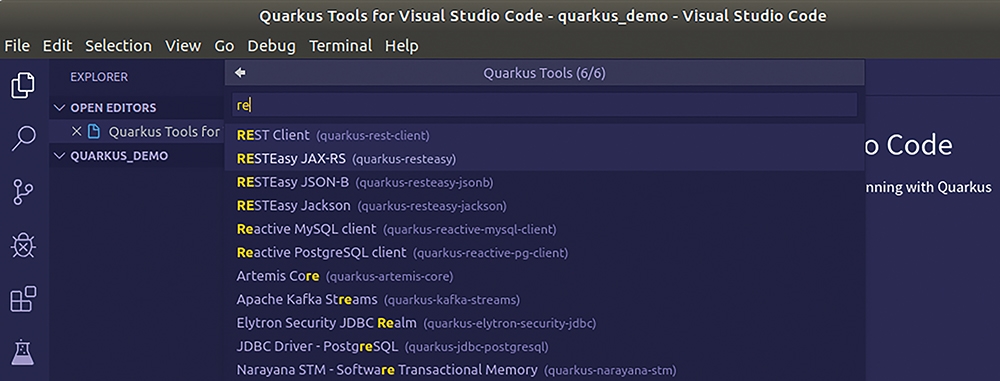

圖7 選擇Quarkus所提供之函式庫。
圖8是建立後的專案畫面，其中還包括「docker」目錄，當中包含建置一般的Docker Image和前面談到的Native Image之Dockerfile。

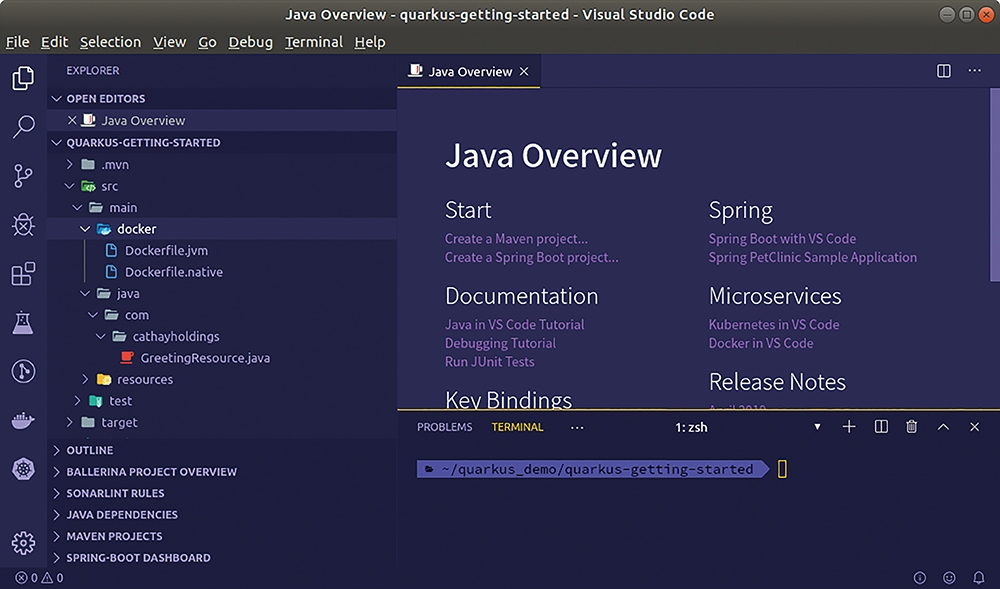

圖8 建立完成之Quarkus專案畫面。
測試Quarkus範例程式 並包裝成Docker Image
接下來，開啟「GreetingResource.java」檔案，插入Debug中斷點，按下〔F1〕，一樣輸入「quarkus」，選擇「Quarkus: Debug current Quarkus project」。
如圖9所示，如此一來，就可以在無Main Method的情況下，執行VSC Debug功能了。

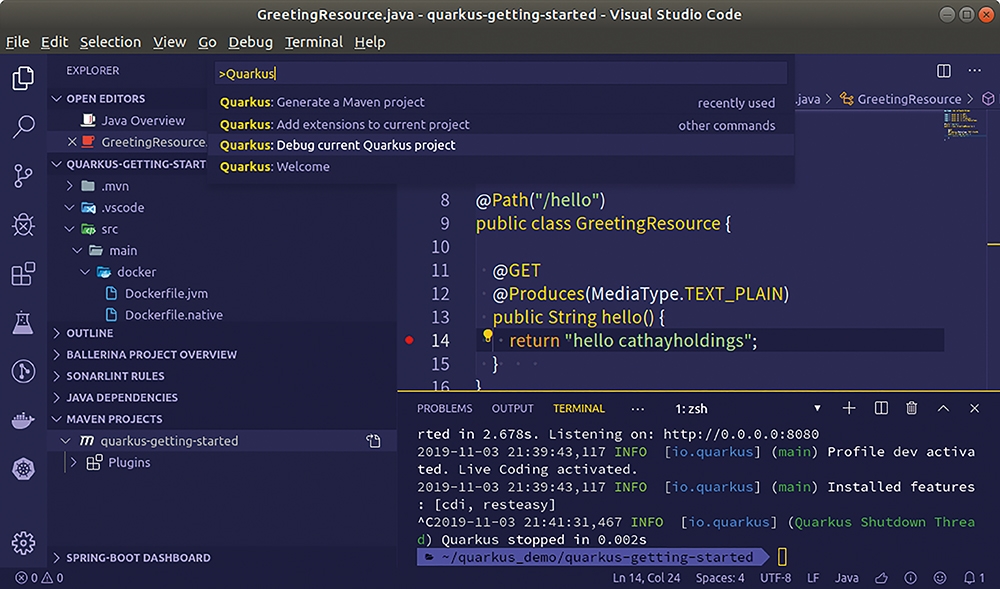

圖9 加入Quarkus Debug功能。
完成後，點擊左邊除錯的蟲圖示，開啟Debug畫面，按下「start debugging」的箭頭，在瀏覽器網址輸入「http://localhost:8080/hello」，就能進入到Debug中斷點，並在右邊看到此程式所使用到的物件（圖10）。若只須執行程式而不用除錯，則在下方終端畫面輸入「./mvnw compile quarkus:dev」，便可啟動程式。

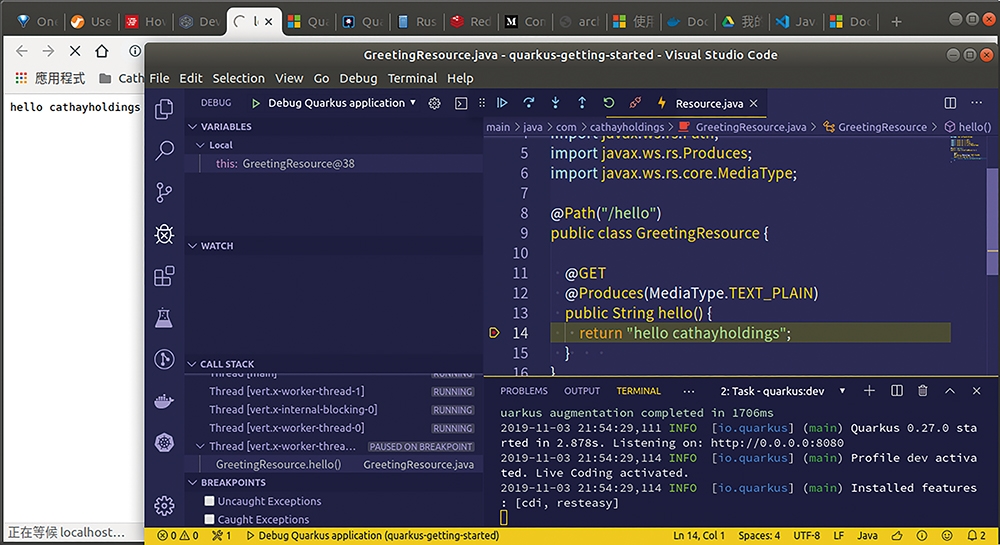

圖10 此Quarkus範例專案除錯畫面。
完成程式撰寫後，便可透過「docker」目錄中的Dockerfile.jvm來建置Docker Image，首先將程式包裝成jar檔，在終端畫面輸入「./mvnw package」，完成之後，在「target」目錄中就可看到建置完成後的「XXX-runner.jar」，如圖11所示。緊接著，輸入「docker build -f src/main/docker/Dockerfile.jvm -t philipz/quarkus-jvm .」命令，建置出可執行的Docker Image，執行過程如圖12所示，其Dockerfile.jvm內容如下：

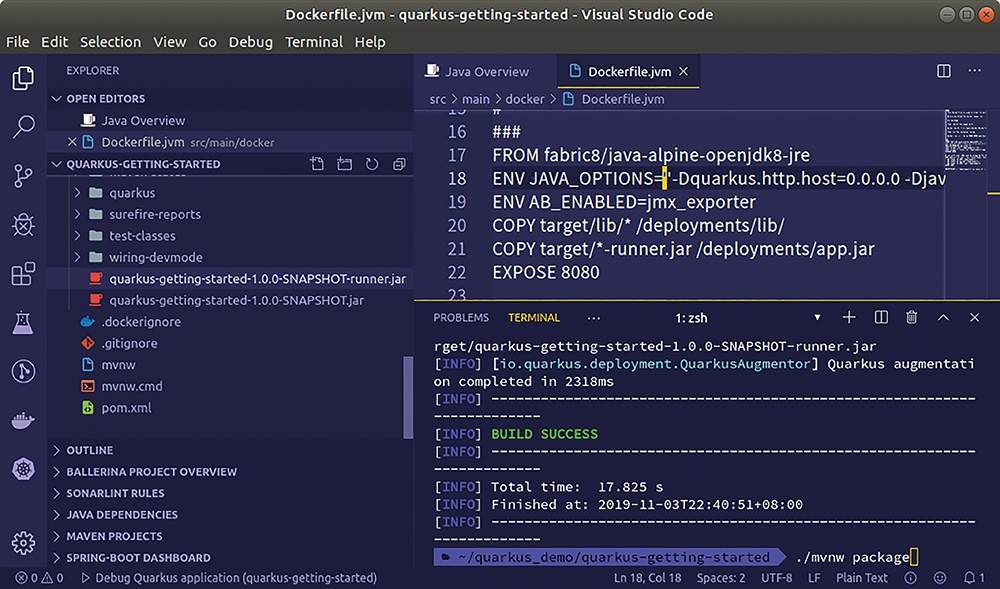

圖11 執行「mvn package」建置jar檔。
圖12 Docker Build建置過程。
FROM fabric8/java-alpine-openjdk8-jre ENV JAVA_OPTIONS="-Dquarkus.http. host=0.0.0.0 -Djava.util.logging. manager=org.jboss.logmanager. LogManager" ENV AB_ENABLED=jmx_exporter COPY target/lib/* /deployments/lib/ COPY target/*-runner.jar /deployments/ app.jar EXPOSE 8080
# run with user 1001 and be prepared for be running in OpenShift too RUN adduser -G root --no-create- home --disabled-password 1001 \ && chown -R 1001 /deployments \ && chmod -R "g+rwX" /deployments \ && chown -R 1001:root /deployments USER 1001
ENTRYPOINT [ "/deployments/run- java.sh" ]
此Dockerfile.jvm是使用fabric8/java-alpine-openjdk8-jre為基礎映像檔，添加兩個環境變數後，再將相依之lib中的jar檔複製到容器中的「/deployments/lib」目錄中。接著，複製上述建置出的XXX-runner.jar，開通TCP 8080 Port，再新增User ID:1001的Linux使用者，賦予並限制檔案權限，以「USER 1001」來執行run-java.sh啟動腳本。若想了解更多Dockerfile相關說明，可參考網管人2017年10月號第141期《正確撰寫Dockerfile 製作最好用容器映像檔》一文。
完成之後，執行「docker run -d -p 8080:8080 philipz/quarkus-jvm」確認是否正常運作，並輸入「docker stats」查看其使用的記憶體空間，再利用「docker logs CONTAINER_ID」了解Quarkus範例專案啟動時間，如圖13所示，其中記憶體占用112MB，啟動速度1.296秒。

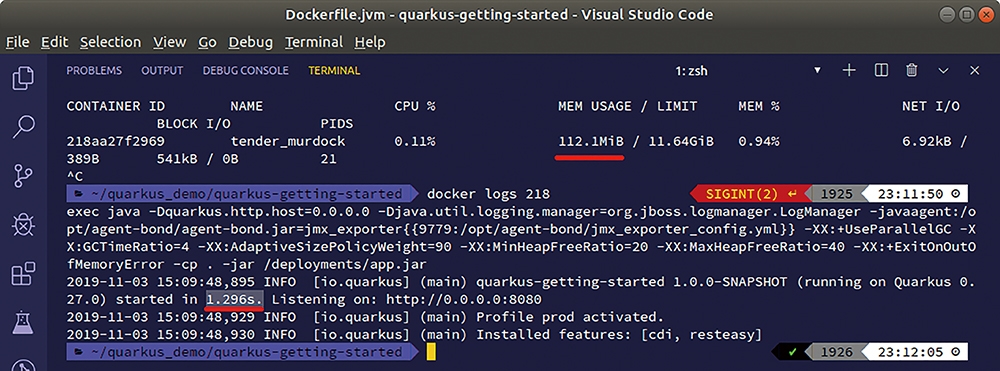

圖13 執行「ddocker stats」和「docker log」查看結果。
完成以JVM方式執行Quarkus範例專案後，再來使用GraalVM方式，編譯成Native Image執行檔。首先，輸入「./mvnw package -Pnative -Dquarkus.native.container-runtime=docker」，會藉由Docker執行GraalVM編譯，無須在本機上安裝GraalVM。大約幾分鐘之後，就可以在「target」目錄下看到XXX-runner的執行檔。
直接執行確認其功能，使用「./target/quarkus-getting-started-1.0.0-SNAPSHOT-runner」。確認運作正確之後，再輸入「docker build -f src/main/docker/Dockerfile.native -t philipz/quarkus-native .」，建置出可執行的GraalVM Native Image，如圖14所示，其Dockerfile.native內容如下：

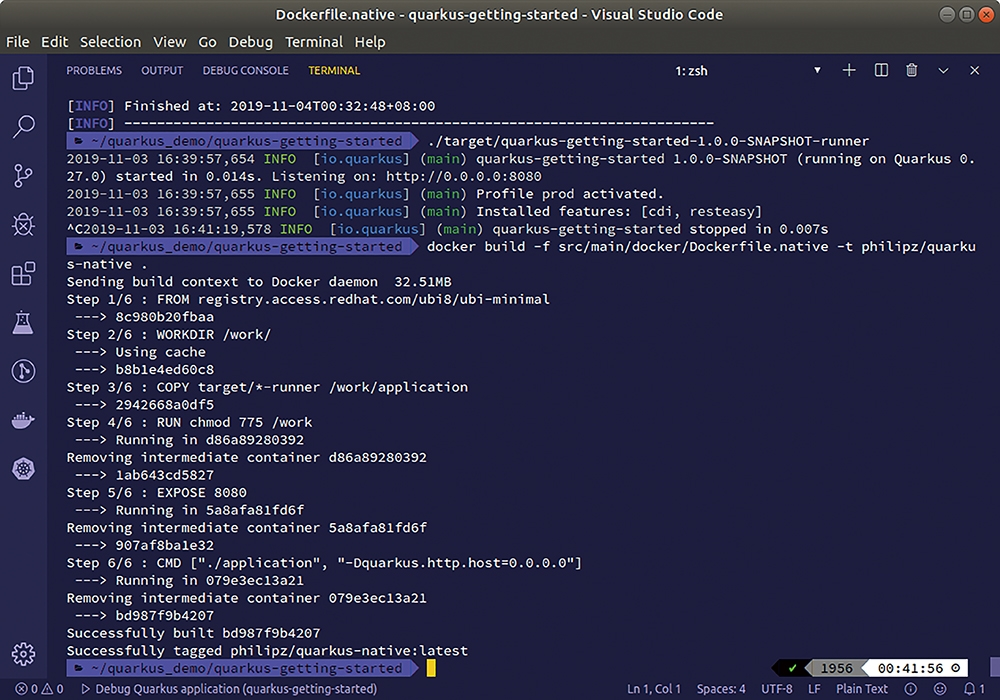

圖14 測試Native Image執行檔及Dockerfile.native建置。
FROM registry.access.redhat.com/ ubi8/ubi-minimal WORKDIR /work/ COPY target/*-runner /work/ application RUN chmod 775 /work EXPOSE 8080 CMD ["./application", "-Dquarkus. http.host=0.0.0.0"]
此Dockerfile.native是使用「registry.access.redhat.com/ubi8/ubi-minimal」為基礎映像檔，因執行「./mvnw package -Pnative -Dquarkus.native.container-runtime=docker」過程中，會使用「quay.io/quarkus/ubi-quarkus-native-image:19.2.1」映像檔來編譯，其ubi是Red Hat官方所認可過，可以在OpenShift上運行的通用基礎映像檔（https://www.redhat.com/en/blog/introducing-red-hat-universal-base-image），顧及到編譯環境及執行環境的一致性，故皆使用ubi系列映像檔，接著複製建置出的XXX-runner到「/work/application」，修改「work」目錄之權限模式，開通TCP 8080 Port，最後執行application執行檔。
接下來，執行建置好的Native Image映像檔，輸入「docker run -d -p 8080:8080 philipz/quarkus-native」，再使用「docker stats」查看其使用之記憶體空間，並利用「docker logs CONTAINER_ID」了解Quarkus範例專案啟動時間，其中記憶體僅占用2.57MB，啟動速度只須0.014秒，如圖15所示，可見利用GraalVM Native Image編譯後，此Java程式快速啟動和低記憶體使用量，才適合應用於Serverless運行方式，像是AWS Lambda和早先幾篇所介紹的Knative無伺服器框架。

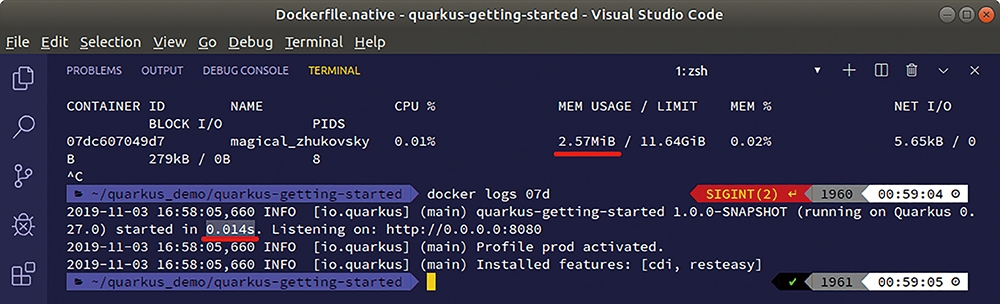

圖15 以「docker stats」和「docker log」查看Native Image結果。
最小化Quarkus範例程式 之Docker Image
比較過使用JVM和GraalVM Native Image兩種方式之啟動速度和記憶體使用量有如此大的差異後，接著查看兩者的映像檔大小，如圖16所示，反倒是Native Image還多了20MB左右，試問有可能同時顧慮到效率和映像檔尺寸呢？

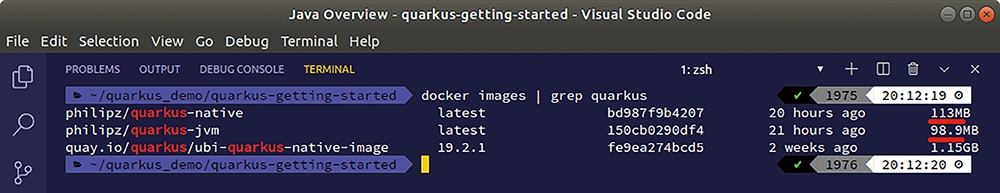

圖16 JVM和Native Image的映像檔比較。
其實，透過映像檔之母scratch（https://hub.docker.com/_/scratch），只要將Native Image二進制執行檔和相依之Shared Library檔案一併放入scratch此空白映像檔，除了將不必要的Linux檔案移除之外，還可減少無關程式的漏洞和攻擊弱面，只剩下自己所寫的程式，當然這程式就得靠自己檢查安全性。以下便介紹如何透過scratch映像檔來產製最小化的Quarkus容器映像檔。
首先，比照Dockerfile.native使用ubi-minimal作為Quarkus範例程式執行環境，並利用多階段建置方式（multi-stage builds，https://docs.docker.com/develop/develop-images/multistage-build/），其Dockerfile內容如下：
FROM registry.access.redhat.com/ ubi8/ubi-minimal as lddpackage WORKDIR /work/ COPY copy_ldd.sh /work/ COPY target/*-runner /work/ application RUN chmod -R 775 /work && ./copy_ ldd.sh application build FROM scratch COPY --from=lddpackage /work/build / ENTRYPOINT ["/app/application", "- Dquarkus.http.host=0.0.0.0"]
關鍵是第一階段將copy_ldd.sh腳本程式複製到容器的「/work」目錄下，並把XXX-runner執行檔複製成「/work/application」，再修改「/work」權限模式，並執行copy_ldd.sh腳本程式；而第二階段，把第一階段中的「/work/build」目錄複製到「/」根目錄，最後設定其ENTRYPOINT，只能執行「/app/application」，並加上必要參數。copy_ldd.sh腳本程式內容如下：
#!/bin/bash if [ $# != 2 ] ; then echo "usage $0 PATH_TO_BINARY TARGET_FOLDER" exit 1 fi PATH_TO_BINARY="$1" TARGET_FOLDER="$2" # if we cannot find the the binary # we have to abort if [ ! -f "$PATH_TO_BINARY" ] ; then echo "The file '$PATH_TO_ BINARY' was not found. Aborting!" exit 1 fi # copy the binary to the target folder # create directories if required echo "---> copy binary itself" mkdir -p "$TARGET_FOLDER"/app cp --parents -v "$PATH_TO_BINARY" "$TARGET_FOLDER"/app # copy the required shared libs to # the target folder # create directories if required echo "---> copy libraries" for lib in `ldd "$PATH_TO_BINARY" | cut -d'>' -f2 | awk '{print $1}' | grep "/"` ; do if [ -f "$lib" ] ; then cp -v --parents "$lib" "$TARGET_FOLDER" fi done echo "Done!!!"
當然，關鍵還是「copy_ldd.sh」腳本程式是如何運作？第一先判斷是否有兩個參數，$1是二進制執行檔的名稱，$2是運作目錄，前面已經將XXX-runner複製成application，並宣告使用「build」目錄，也就是執行「./copy_ldd.sh application build」。
接著，檢查是否有運作目錄「build」，並建立「build/app」子目錄，並複製application到「build/app」目錄中，最重要是使用ldd指令來分析此application執行檔相依哪些Linux動態函式庫，並依照其ubi-minimal之位置複製到「build」目錄下，這裡使用「ldd quarkus-getting-started-1.0.0-SNAPSHOT-runner」，執行結果如圖17所示，藉由這樣分析方式，可以得到正常運行且只需必要的程式和動態函式庫。

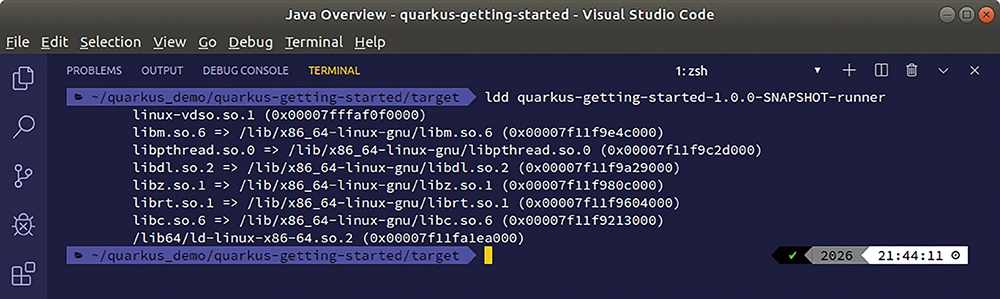

圖17 ldd分析結果。
將Dockerfile放置在「src/main/docker」目錄內，把*copy_ldd.sh*到在專案目錄，執行「docker build -f src/main/docker/Dockerfile -t philipz/quarkus-minimal .」，就可建置出最小化Quarkus範例程式之容器映像檔，建置過程如圖18所示。

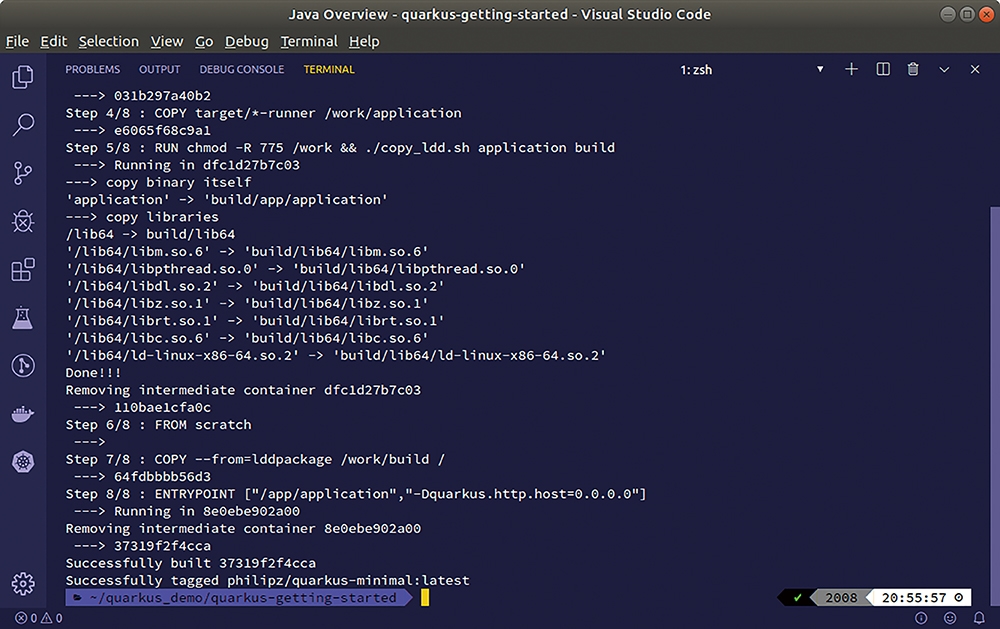

圖18 最小化Quarkus容器映像檔建置過程。
當然，還須驗證是否能夠運行。執行「docker run -d -p 8080:8080 philipz/quarkus-minimal」，並比較三種建置方式之容器映像檔尺寸，quarkus-native為113MB，quarkus-minimal卻只有29.4MB，如圖19所示。

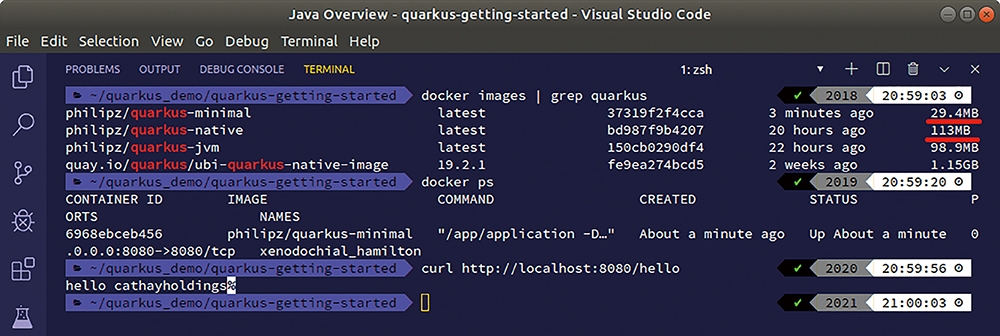

圖19 查看三種建置方式之映像檔，並驗證其功能。
為了證明此quarkus-minimal映像檔的內容，使用dive分析工具（https://github.com/wagoodman/dive）來查看映像檔的檔案結構，從圖20中可以看出，其映像檔之檔案與圖17的ldd分析結果是一致的，只有「linux-vdso.so.1」屬於Kernel所提供的，在啟動時載入到記憶體，所以無須也無法放入映像檔中。
圖20 以dive分析quarkus-minimal映像檔。
結語
Red Hat除了深耕容器技術和OpenShift容器管理平台外，逐漸朝向Java開發框架延伸，因為目前主流的Java微服務框架Spring Boot，其背後支持的公司Pivotal也推出容器管理平台Pivotal Container Service（PKS），加上被VMware收購，借重VMware現有IaaS虛擬化的市占，必然會成為Red Hat OpenShift的最大對手，因此培植自身的Java開發框架，除了可用於容器平台並因應未來Serverless無伺服器之發展趨勢外，便是Quarkus框架之戰略意義，從「Introducing Quarkus: a next-generation Kubernetes native Java framework」（https://developers.redhat.com/blog/2019/03/07/quarkus-next-generation-kubernetes-native-java-framework/）一文就可明白其目的。
